TC-RK3566 Αναπτυξιακό Συμβούλιο

TC-RK3566 Σήμα Πίνακα Ανάπτυξης Τρύπας

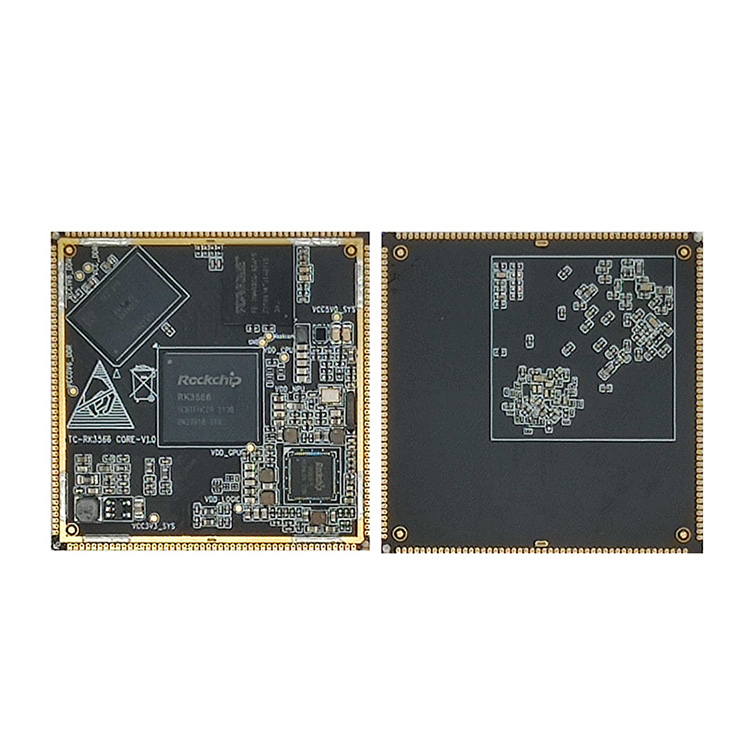

Το TC-RK3566 Stamp Hole Board Development περιλαμβάνει TC-RK3566 Stamp Hole SOM και πλακέτα φορέα.

Το TC-RK3566 Stamp Holesystem στη μονάδα είναι εξοπλισμένο με επεξεργαστή Rockchip 64-bit RK3566, ο οποίος έχει διαμορφωθεί με GPU διπλού πυρήνα και NPU υψηλής απόδοσης.

Ο RK3566, ο τετραπύρηνος επεξεργαστής 64-bit Cortex-A55, με διαδικασία λιθογραφίας 22 nm, έχει συχνότητα έως και 1,8 GHz, παρέχοντας αποτελεσματική και σταθερή απόδοση για την επεξεργασία δεδομένων του back-end εξοπλισμού. Υπάρχει μια ποικιλία επιλογών αποθήκευσης, που επιτρέπουν στους πελάτες να εφαρμόσουν γρήγορα την έρευνα και την παραγωγή προϊόντων. Υποστηρίζει έως και 8 GB RAM. Είναι ενσωματωμένο με GPU διπλού πυρήνα, VPU υψηλής απόδοσης και NPU υψηλής απόδοσης. Η GPU υποστηρίζει OpenGL ES3.2/2.0/1.1, Vulkan1.1. Η VPU μπορεί να επιτύχει αποκωδικοποίηση βίντεο 4K 60fps H.265/H.264/VP9 και κωδικοποίηση βίντεο 1080P 100fps H.265/H.264. Το NPU υποστηρίζει εναλλαγή με ένα κλικ σε mainstream πλαίσια όπως το Caffe/TensorFlow.

Με τις διασυνδέσεις βίντεο MIPI-CSI x1, MIPI-DSI x2, HDMI2.0, EDP, μπορεί να υποστηρίξει έως και τρεις εξόδους οθόνης με διαφορετική οθόνη. Ο ενσωματωμένος ISP 8M υποστηρίζει διπλές κάμερες και HDR. Η διεπαφή εισόδου βίντεο μπορεί να συνδεθεί με μια εξωτερική κάμερα ή πολλές κάμερες. Είναι εξοπλισμένο με προσαρμοστικές θύρες RJ45 Gigabit Ethernet, μέσω των οποίων είναι δυνατή η πρόσβαση και η μετάδοση δεδομένων εσωτερικού και εξωτερικού δικτύου, βελτιώνοντας την αποτελεσματικότητα μετάδοσης του δικτύου και καλύπτοντας τις ανάγκες προϊόντων με πολλαπλές θύρες δικτύου, όπως NVR και βιομηχανική πύλη.

Η πλακέτα φορέα περιλαμβάνει πολλές διεπαφές, όπως θύρα 4G LTE, USB3.0, USB2.0, PCIE, Ethernet, WIFI, Bluetooth, είσοδο και έξοδο ήχου, έξοδο HDMI, οθόνη MIPI DSI, οθόνη eDP, οθόνη LVDS, κάμερα MIPI CSI, Υποδοχή κάρτας TF, RS485, RS232, TTL, Power out κ.λπ.

Υποστηρίζονται Android 11, Ubuntu 18.04 OS, Debian OS και Linux Buildrootare. Η σταθερή και αξιόπιστη λειτουργία παρέχει ένα ασφαλές και σταθερό περιβάλλον συστήματος για έρευνα και παραγωγή προϊόντων.

Ένα πλήρες SDK, έγγραφα ανάπτυξης, παραδείγματα, έγγραφα τεχνολογίας, σεμινάρια και άλλοι πόροι παρέχονται στους χρήστες για περαιτέρω προσαρμογή.

TC-RK3566 Χαρακτηριστικά πλακέτας ανάπτυξης οπών σφραγίδαςï¼

Μέγεθος: 139mm x 97mm.

â Πλούσιες διεπαφές, μπορούν να χρησιμοποιηθούν απευθείας σε διάφορα έξυπνα προϊόντα για τη διευκόλυνση της ολοκλήρωσης των προϊόντων.

● Υποστηρίζονται Android 11.0, Ubuntu 18.04 OS, Debian OS και Linux Buildrootare.

Εφαρμογή

Αυτή η πλακέτα μπορεί να χρησιμοποιηθεί ευρέως σε έξυπνα NVR, τερματικά cloud, πύλες IoT, βιομηχανικό έλεγχο, υπολογιστές άκρων, πύλες αναγνώρισης προσώπου, NAS, κεντρικές κονσόλες οχημάτων κ.λπ.
