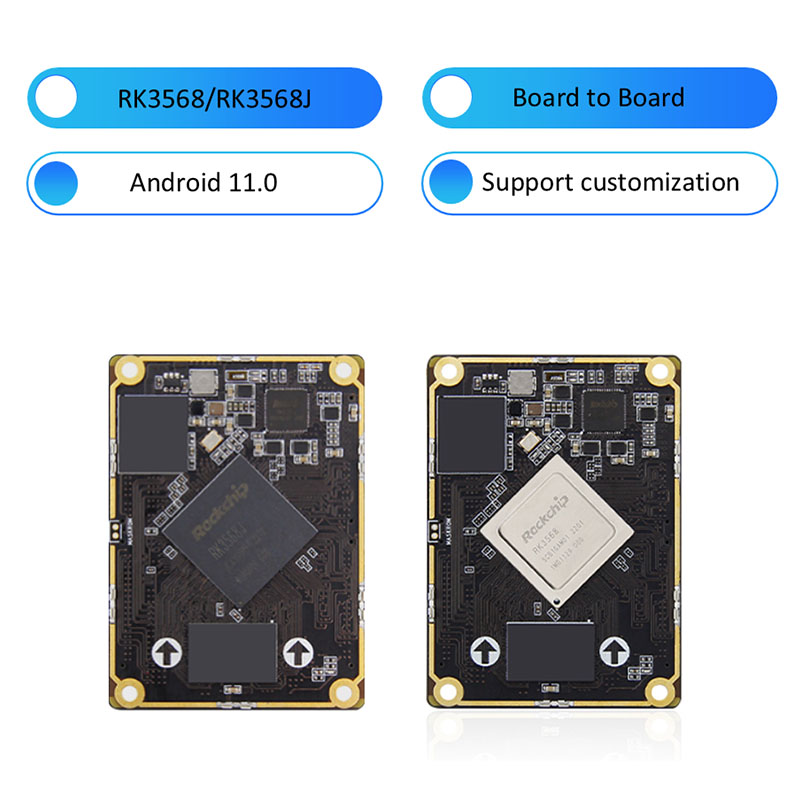

RK3568J RK3568 Board για το Board SOM Core Board

Αυτός ο πλήρης πίνακας (διασύνδεση BTB) μπορεί να χρησιμοποιηθεί ως υπολογιστής υψηλής απόδοσης και ενσωματωμένη μητρική πλακέτα για προβολή, έλεγχο, μετάδοση δικτύου, αποθήκευση αρχείων, υπολογιστική άκρη και άλλα σενάρια.

Χρησιμοποιώντας το κύριο τσιπ, η οποία υποστηρίζει την τεχνολογία 22nm, με μέγιστη συχνότητα 2,0GHz, ενσωματωμένο τετράτροχο, ενσωματωμένο NP, ενσωματωμένο NP, Ελαφρές εφαρμογές τεχνητής νοημοσύνης.

Παρέχετε μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, ισορροπημένη διαμόρφωση υλικού ενσωμάτωσης, ευρύ φάσμα εφαρμογών.

Η ενσωματωμένη ανεξάρτητη υπολογιστική ισχύς NPU μπορεί να φτάσει στο 1TOPS (3568J είναι 512MACNPU), μπορεί να χρησιμοποιηθεί για ελαφρές εφαρμογές τεχνητής νοημοσύνης.

Έχει υψηλές διεπαφές ενσωμάτωσης και πλούσιας επέκτασης και είναι εξοπλισμένη με θύρες Dual Gigabit Ethernet, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, διεπαφή οθόνης MIPI, διεπαφή κάμερας MIPI, interface ήχου και άλλα περιφερειακά.

Υποστηρίζει επίσημα το mainstream Andriod 11, το Debain, το Ubuntu λειτουργικό σύστημα εικόνων και μπορεί να εφαρμοστεί σε διάφορα διαφορετικά περιβάλλοντα εφαρμογών.

Παρέχετε πλήρως ανοιχτού κώδικα, επίσημα σεμινάρια, πλήρη πακέτα ανάπτυξης οδηγών SDK, σχήματα σχεδιασμού και άλλους πόρους, μπορείτε εύκολα να ξεκινήσετε χωρίς αδιέξοδο.

RK3568J RK3568 Board για την επιβίβαση στο SOM Core Board Χαρακτηριστικά

Μπορεί να μοιραστεί ένα baseboard με το βασικό συμβούλιο RK3566 BTB. Με άλλα λόγια, χρειάζεται μόνο να σχεδιάσετε ένα baseboard για να υποστηρίξετε δύο πίνακες πυρήνα.

Διατίθεται εμπορικός βαθμός και βιομηχανικός βαθμός.

Λογική τιμή με υψηλή ποιότητα.

Έτοιμος για χρήση. Υποστηρίζει πολλαπλά λειτουργικά συστήματα.

Διασυνδέσεις Dual Gigabit Ethernet, Ρύθμιση δυναμικής τάσης υποστήριξης.

Ενσωματωμένο ανεξάρτητο NPU, η υπολογιστική ισχύς μπορεί να φτάσει τα 512MAC/1TOPS.

Υποστηρίζει την εναλλαγή με ένα κλικ των μοντέλων αρχιτεκτονικής mainstream, μπορεί να χρησιμοποιηθεί για ελαφρές εφαρμογές τεχνητής νοημοσύνης.

Ισχυρές δυνατότητες ανάλυσης εικόνων, εύκολη αποκωδικοποίηση 4K υποστηρίζει 4K@60 καρέ H.264 \ H.265 \ VP9 Αποκάλυψη μορφής και 1080p60 πλαίσιο H.264 \ H.265 Εγκρίψτε την κωδικοποίηση.

Οθόνη διπλής οθόνης, υψηλής ευκρίνειας και φορητή.

Υποστήριξη οθόνης διπλής οθόνης, υποστήριξη έως 4K60 καρέ + 1080p60 πλαισίων εξόδου εικόνας ταυτόχρονα.

Με πλούσιες διεπαφές επέκτασης για να καλύψουν διάφορες εξωτερικές ανάγκες

RK3568J RK3568 Board για την επιβίβαση SOM Core Board Parameters

RK3568 BTB Core Board Hardware Configuration

Σύνδεσμος: αρσενικό: SGDBM-05-80P-H10 θηλυκό: SGDBF-05-80P-H30

Κύριο τσιπ: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: Το BTB οδηγεί σε 320 καρφίτσες, 0,5mm απόσταση, οδηγεί σε όλα τα i0

Μνήμη: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Αποθήκευση: 8/32/64/128GB, EMMC

K3568 BTB Baseboard Hardware Configuration

Σύνδεσμος: αρσενικό: SGDBM-05-80P-H10 θηλυκό: SGDBF-05-80P-H30

Διεπαφή ισχύος: 12V@1A (1A και άνω) Εισαγωγή DC, DC Interface

Ethernet: 10/100/1000m Προσαρμοστική θύρα Ethernet*2

HDMI: HDMI2.0 διασύνδεση οθόνης, υποστηρίζει οθόνη διπλής οθόνης, μέγιστη ανάλυση 4096*2160@60Hz

MIPI-DSI: Διεπαφή οθόνης MIPI*2, μπορεί να συνδεθεί στην οθόνη Wildfire MIPI, να υποστηρίξει την οθόνη διπλής οθόνης: Μείωση MIPI Μέγιστη ανάλυση 1920*1080@60Hz

MIPI-CSI: Διεπαφή κάμερας MIPI*2, μπορεί να συνδεθεί σε κάμερα IMX415/OV8858

EDP: EDP1.3 Διεπαφή οθόνης*1, EDP Touch Interface*1; Υποστήριξη οθόνης διπλής οθόνης

USB2.0: Διεπαφή τύπου Α*3 (κεντρικός υπολογιστής); Διεπαφή τύπου C*1 (OTG), για διεπαφή καύσης υλικολογισμικού

USB3.0: Διεπαφή τύπου Α*1 (κεντρικός υπολογιστής)

Μ.2 Διεπαφή: Μ.Κ. μπορεί να συνδεθεί με προδιαγραφή 2280 NVME Solid State Drive

Διεπαφή PCLE: Διεπαφή μίνι πυκνού, μπορεί να χρησιμοποιηθεί με πλήρες ή μισό ύψος WiFi Card, μονάδα 4G ή άλλη ενότητα διασύνδεσης μίνι πυκνού

SIM Card Holder: Η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G

SATA interface: standard SATA interface*1; SATA power supply interface*1, supports 12V output

Μπορεί: μπορεί*2

ADC: ADC Acquisition Interface*1

Σειριακή θύρα: Debug Serial Port*1 (UART2) Προεπιλεγμένη παράμετρος 1500000-8-N-1; LVTTL σειριακή θύρα*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Holder TF: Υποστηρίζει σύστημα εκκίνησης κάρτας Micro SD (TF), έως 512GB

Ήχος: έξοδος ήχου, κάτοχος ήχου 3,5 χιλιοστών*1 (πράσινο); Εισαγωγή ήχου, 3,5 χιλιοστά κάτοχος ήχου*1 (κόκκινο); Διεπαφή μικροφώνου μικροφώνου*1 διασύνδεση ηχείων SPK*1, μπορεί να συνδέσει 1W Power Speaker

Κουμπί: Κουμπί λειτουργίας. κουμπί επαναφοράς. Κουμπί ανάκτησης

Πυρήργυρος δέκτης: Υποστηρίζει λειτουργία υπερύθρου τηλεχειριστηρίου

RTC: Socket Power RTC*1

Διεπαφή ανεμιστήρα: Υποστηρίζει την εγκατάσταση του ανεμιστήρα 5V για ψύξη
