RK3568 Core Board

Ο RK3568, ο τετραπύρηνος επεξεργαστής 64-bit Cortex-A55, με διαδικασία λιθογραφίας 22 nm, έχει συχνότητα έως 2,0 GHz, παρέχοντας αποτελεσματική και σταθερή απόδοση για την επεξεργασία δεδομένων του back-end εξοπλισμού. Υπάρχει μια ποικιλία επιλογών αποθήκευσης, που επιτρέπουν στους πελάτες να εφαρμόσουν γρήγορα την έρευνα και την παραγωγή προϊόντων. Υποστηρίζει έως 8 GB RAM, με πλάτος έως 32 Bit και συχνότητα έως 1600 MHz. Υποστηρίζει ECC σύνδεσης όλων των δεδομένων, καθιστώντας τα δεδομένα ασφαλέστερα και πιο αξιόπιστα και ικανοποιώντας τις απαιτήσεις εκτέλεσης εφαρμογής προϊόντων μεγάλης μνήμης. Είναι ενσωματωμένο με GPU διπλού πυρήνα, VPU υψηλής απόδοσης και NPU υψηλής απόδοσης. Η GPU υποστηρίζει OpenGL ES3.2/2.0/1.1, Vulkan1.1. Η VPU μπορεί να επιτύχει αποκωδικοποίηση βίντεο 4K 60fps H.265/H.264/VP9 και κωδικοποίηση βίντεο 1080P 100fps H.265/H.264. Το NPU υποστηρίζει εναλλαγή με ένα κλικ σε mainstream πλαίσια όπως το Caffe/TensorFlow.

Αποστολή Ερώτησης    Λήψη PDF

περιγραφή προϊόντος

Thinkcore TC-RK3568 Stamp Hole Development Board


Δήλωση πνευματικών δικαιωμάτων

Τα πνευματικά δικαιώματα αυτού του εγχειριδίου ανήκουν στην Shenzhen Thinkcore Technology Co., Ltd. και διατηρούνται όλα τα δικαιώματα. Οποιεσδήποτε εταιρείες ή ιδιώτες δεν επιτρέπεται να εξάγουν μέρος ή το σύνολο αυτού του εγχειριδίου και οι παραβάτες θα διώκονται σύμφωνα με το νόμο.


Προσοχή:

Τα εγχειρίδια της πλατφόρμας ανάπτυξης προς πώληση θα ενημερώνονται κατά διαστήματα, κατεβάστε το πιο πρόσφατο εγχειρίδιο από τον ιστότοπο www.think-core.com ή επικοινωνήστε με τον αντιπρόσωπο πωλήσεων της εταιρείας μας, δεν θα υπάρξει περαιτέρω ειδοποίηση.


Σημείωση Έκδοσης

Εκδοχή

Ημερομηνία

Συντάκτης

Περιγραφή

Αναθ.01

04-08-2022

Αναθεώρηση



Κεφάλαιο 1. TC-RK3568 Stamp Hole Development Board Εισαγωγή

TC-RK3568 Σήμα Πίνακα Ανάπτυξης Τρύπας

Το TC-RK3568 Stamp Hole Development Board περιλαμβάνει TC-RK3568 Stamp Hole SOM και carrier baord.

Το σύστημα TC-RK3568 Stamp Hole στη μονάδα είναι εξοπλισμένο με επεξεργαστή Rockchip 64-bit RK3568, ο οποίος έχει διαμορφωθεί με GPU διπλού πυρήνα και NPU υψηλής απόδοσης.


Ο RK3568, ο τετραπύρηνος επεξεργαστής 64-bit Cortex-A55, με διαδικασία λιθογραφίας 22 nm, έχει συχνότητα έως 2,0 GHz, παρέχοντας αποτελεσματική και σταθερή απόδοση για την επεξεργασία δεδομένων του back-end εξοπλισμού. Υπάρχει μια ποικιλία επιλογών αποθήκευσης, που επιτρέπουν στους πελάτες να εφαρμόσουν γρήγορα την έρευνα και την παραγωγή προϊόντων. Υποστηρίζει έως 8 GB RAM, με πλάτος έως 32 Bit και συχνότητα έως 1600 MHz. Υποστηρίζει ECC σύνδεσης όλων των δεδομένων, καθιστώντας τα δεδομένα ασφαλέστερα και πιο αξιόπιστα και ικανοποιώντας τις απαιτήσεις εκτέλεσης εφαρμογής προϊόντων μεγάλης μνήμης. Είναι ενσωματωμένο με GPU διπλού πυρήνα, VPU υψηλής απόδοσης και NPU υψηλής απόδοσης. Η GPU υποστηρίζει OpenGL ES3.2/2.0/1.1, Vulkan1.1. Η VPU μπορεί να επιτύχει αποκωδικοποίηση βίντεο 4K 60fps H.265/H.264/VP9 και κωδικοποίηση βίντεο 1080P 100fps H.265/H.264. Το NPU υποστηρίζει εναλλαγή με ένα κλικ σε mainstream πλαίσια όπως το Caffe/TensorFlow.


Με τις διασυνδέσεις βίντεο MIPI-CSI x2, MIPI-DSI x2, HDMI2.0, EDP, μπορεί να υποστηρίξει έως και τρεις εξόδους οθόνης με διαφορετική οθόνη. Ο ενσωματωμένος ISP 8M υποστηρίζει διπλές κάμερες και HDR. Η διεπαφή εισόδου βίντεο μπορεί να συνδεθεί με μια εξωτερική κάμερα ή πολλές κάμερες. Είναι εξοπλισμένο με διπλές προσαρμοζόμενες θύρες RJ45 Gigabit Ethernet, μέσω των οποίων μπορούν να προσπελαστούν και να μεταδοθούν εσωτερικά και εξωτερικά δεδομένα δικτύου, βελτιώνοντας την απόδοση μετάδοσης δικτύου και καλύπτοντας τις ανάγκες προϊόντων με πολλαπλές θύρες δικτύου, όπως NVR και βιομηχανική πύλη.


Η πλακέτα μεταφοράς περιλαμβάνει πολλές διεπαφές, όπως θύρα 4G LTE, USB3.0, USB2.0, PCIE, dual Ethernet, WIFI, Bluetooth, είσοδο και έξοδο ήχου, έξοδο HDMI, οθόνη MIPI DSI, οθόνη eDP, οθόνη LVDS, MIPI CSI κάμερα, υποδοχή κάρτας TF, RS485, RS232, TTL, CAN, Power Out, SATA, κ.λπ.

Υποστηρίζονται Android 11, Ubuntu 18.04 OS, Debian OS και Linux Buildroot. Η σταθερή και αξιόπιστη λειτουργία παρέχει ένα ασφαλές και σταθερό περιβάλλον συστήματος για έρευνα και παραγωγή προϊόντων.

Ένα πλήρες SDK, έγγραφα ανάπτυξης, παραδείγματα, έγγραφα τεχνολογίας, σεμινάρια και άλλοι πόροι παρέχονται στους χρήστες για περαιτέρω προσαρμογή.


TC-RK3568 Stamp Hole Development Board Χαρακτηριστικά:

Διαστάσεις: 150mm x 110mm.

Οι πλούσιες διεπαφές μπορούν να χρησιμοποιηθούν απευθείας σε διάφορα έξυπνα προϊόντα για να διευκολύνουν την ολοκλήρωση των προϊόντων.

Υποστηρίζονται Android 11.0, Ubuntu 18.04 OS, Debian OS και Linux Buildroot.


Εφαρμογή

Αυτή η πλακέτα μπορεί να χρησιμοποιηθεί ευρέως σε έξυπνα NVR, τερματικά cloud, πύλες IoT, βιομηχανικό έλεγχο, υπολογιστές άκρων, πύλες αναγνώρισης προσώπου, NAS, κεντρικές κονσόλες οχημάτων κ.λπ.


Χαρακτηριστική Παράμετρος

Προδιαγραφές

ΕΠΕΞΕΡΓΑΣΤΗΣ

RockChip RK3568, Quad-core 64-bit Cortex-A55, διαδικασία λιθογραφίας 22 nm, συχνότητα έως 2,0 GHz

GPU

ARM G52 2EE

Υποστηρίζει OpenGL ES 1.1/2.0/3.2, OpenCL 2.0, Vulkan 1.1

Ενσωματωμένο υλικό 2D επιτάχυνσης υψηλής απόδοσης

NPU

0.8 Tops@INT8, ενσωματωμένος επιταχυντής AI υψηλής απόδοσης RKNN NPU

Υποστηρίζει εναλλαγή με ένα κλικ στα Caffe/TensorFlow/TFLite/ONNX/PyTorch/Keras/Darknet

VPU

Υποστηρίζει αποκωδικοποίηση βίντεο 4K 60fps H.265/H.264/VP9

Υποστηρίζει κωδικοποίηση βίντεο 1080P 100fps H.265/H.264

Υποστηρίζει 8M ISP, υποστηρίζει HDR

ΕΜΒΟΛΟ

2GB/4GB/8GB

Αποθήκευση

8GB/16GB/32GB/64GB/128GB eMMC

Υποστηρίζει SATA 3.0 x 1 (Επέκταση με 2.5â SSD/HDD)

Υποστηρίζει υποδοχή κάρτας TF x1 (Επέκταση με κάρτα TF)

ΛΣ συστήματος

Android11/Linux Buildroot/Ubuntu/Debian


Χαρακτηριστικά υλικού

Απεικόνιση

1 * HDMI2.0, υποστηρίζει έξοδο 4K@60fps

1 * MIPI DSI, υποστηρίζει έξοδο 1920*1080@60fps

1 * LVDS, υποστηρίζει έξοδο 1920*1080@60fps

1 * eDP1.3, υποστηρίζει έξοδο 2560x1600@60fps

Ethernet

Υποστηρίζει διπλές θύρες Gigabit Ethernet (1000 Mbps)

Wifi

Mini PCIe για σύνδεση 4G LTE

Υποστηρίζει WiFi 6 (802.11 AX)

Υποστηρίζει BT5.0

PCIE3.0

Υποστηρίζει διασύνδεση PCE3.0

Ήχος

1 * Έξοδος ήχου HDMI

1 * Έξοδος ηχείου

1 * Έξοδος ακουστικών

1 * Είσοδος ήχου ενσωματωμένου μικροφώνου

ΦΩΤΟΓΡΑΦΙΚΗ ΜΗΧΑΝΗ

Υποστηρίζει διεπαφή κάμερας MIPI-CSI 1 καναλιού

Υποστηρίζει HDR, η εικόνα παραμένει καθαρή υπό οπίσθιο φωτισμό ή συνθήκες έντονου φωτισμού



USB

1 * USB3.0 Host, 4* USB 2.0 Host, 1 * USB3.0 OTG

SATA

1 * SATA, 6,0 Gb/s

Κατα συρροη

1 * TTL, 2 * RS232, 1 * RS485

ΜΠΟΡΩ

Υποστήριξη CAN2.0B, Υποστήριξη 1Mbps, 8Mbps

Κάρτα TF

1 * Υποδοχή κάρτας TF

Οι υπολοιποι

GPIO και ADC

Μέγεθος

150mm*110mm


Τάση εισόδου

12V/3A

Θερμοκρασία αποθήκευσης



-30~80â

Θερμοκρασία λειτουργίας

-20~60â

Υγρασία αποθήκευσης

10%~80%

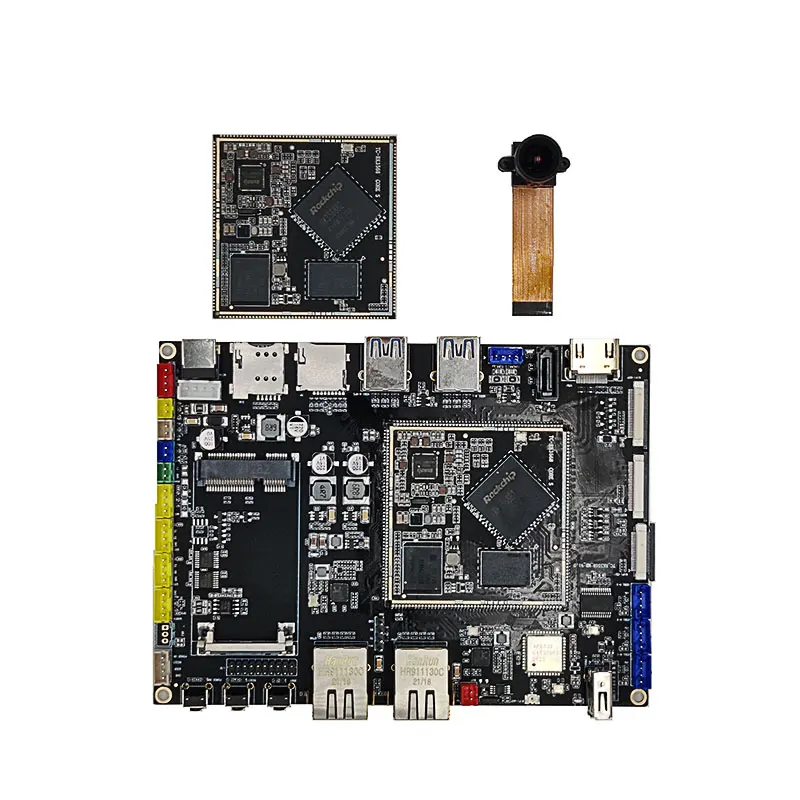

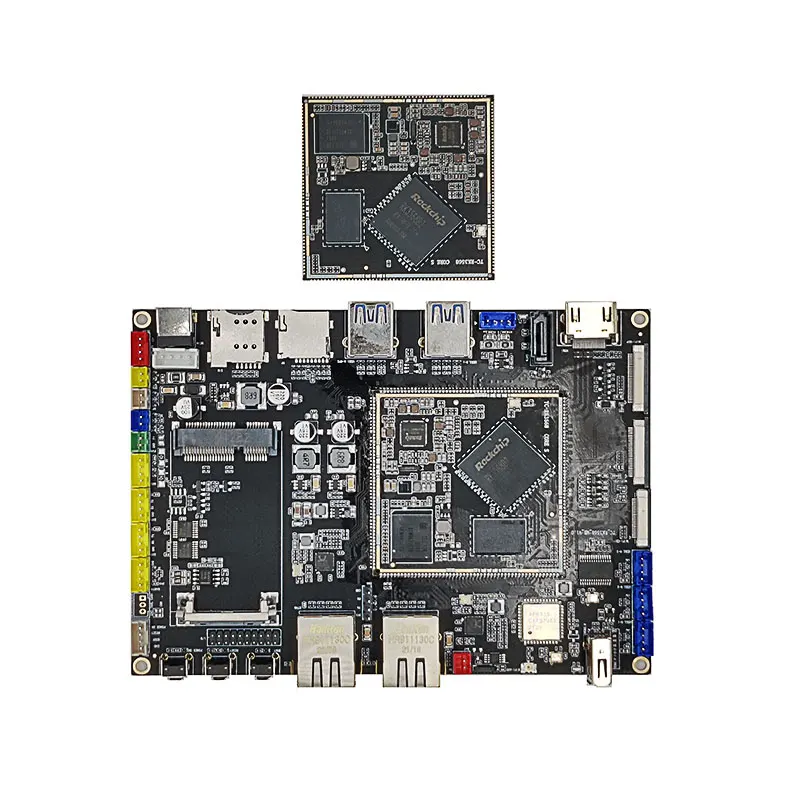

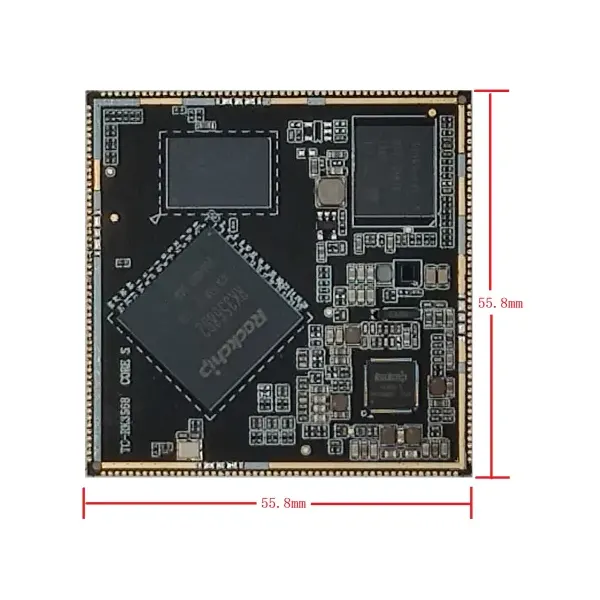

Εμφάνιση SOM

Μέτωπο SOM

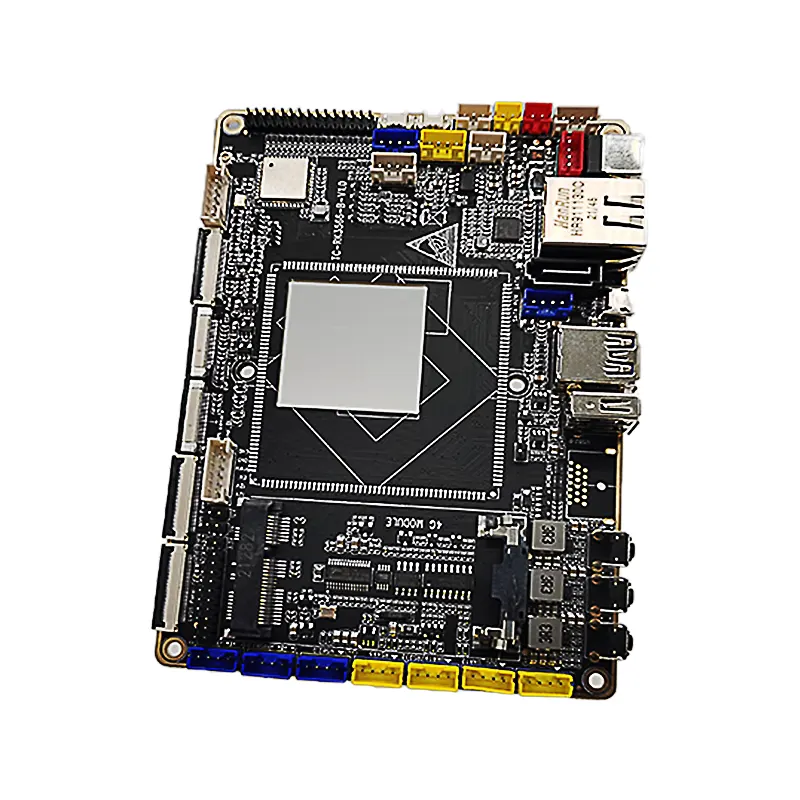

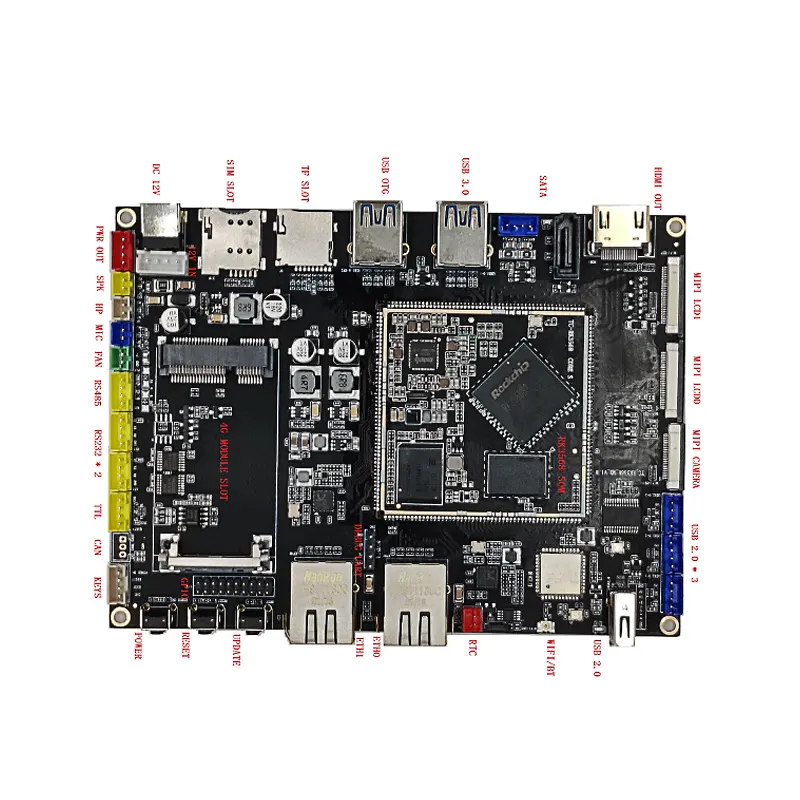

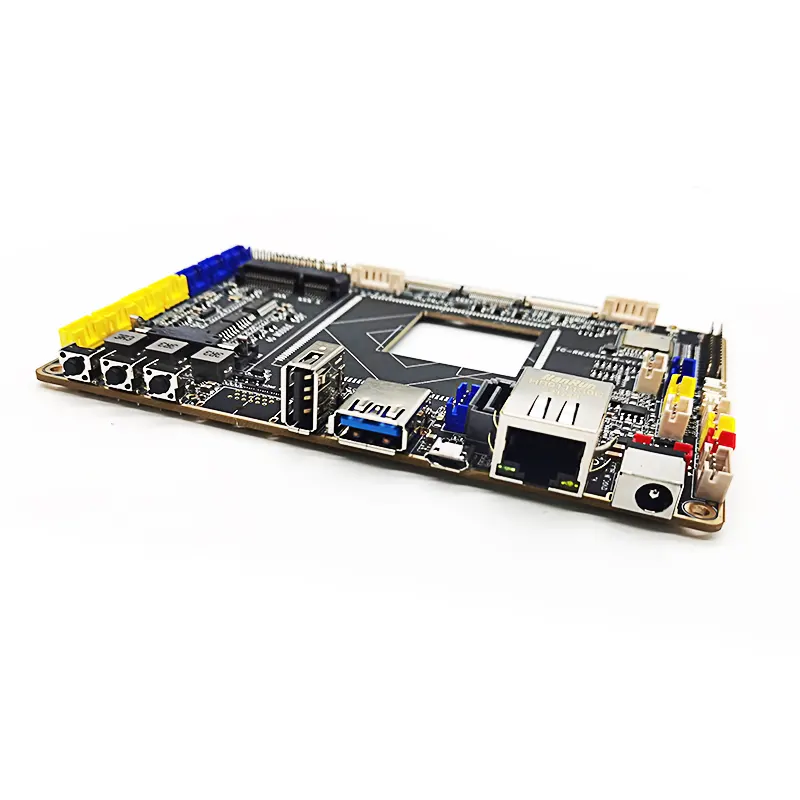

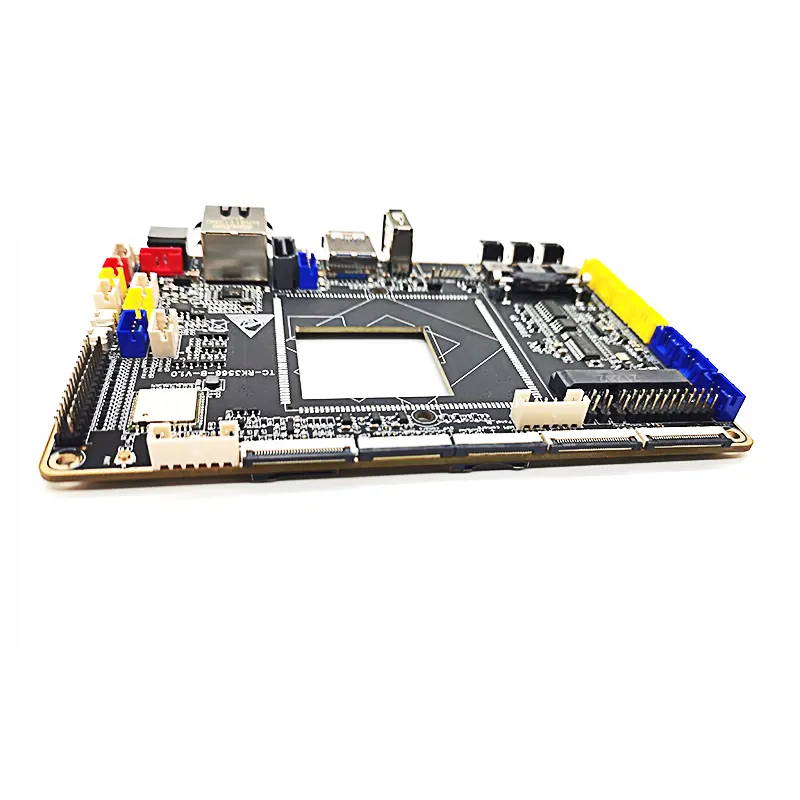

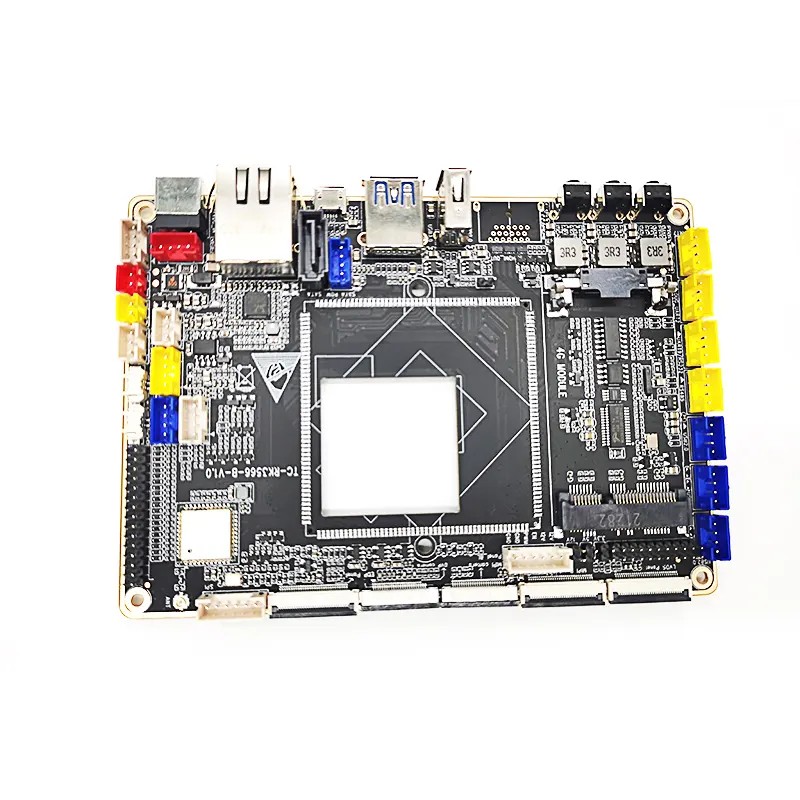

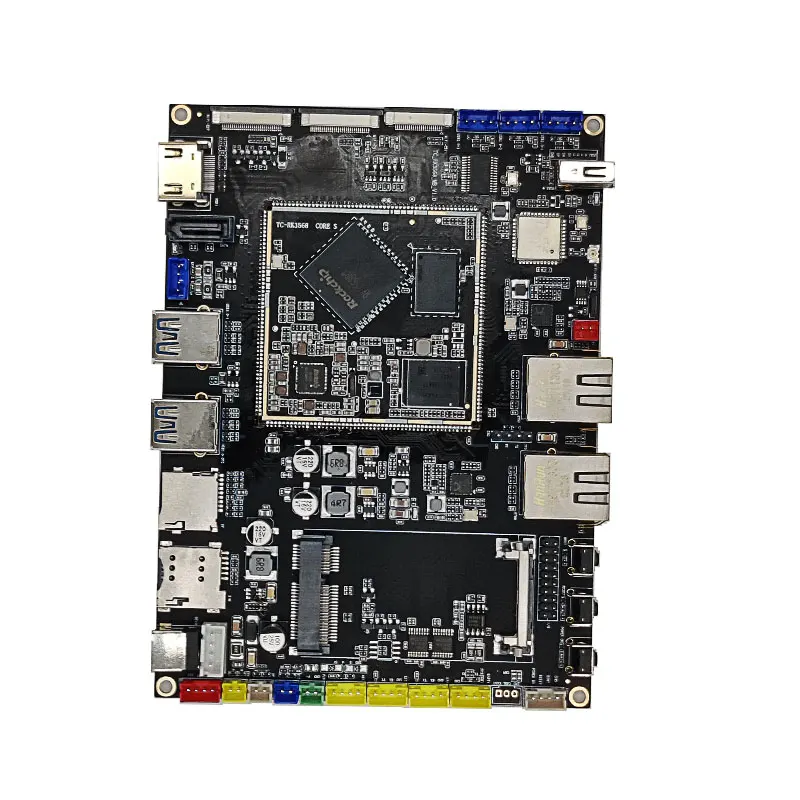

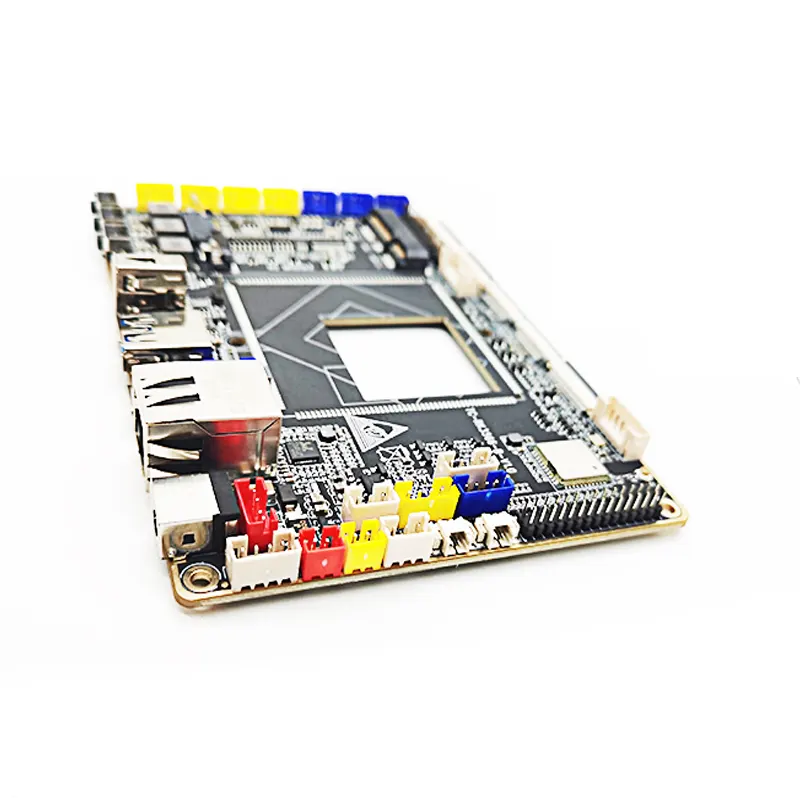

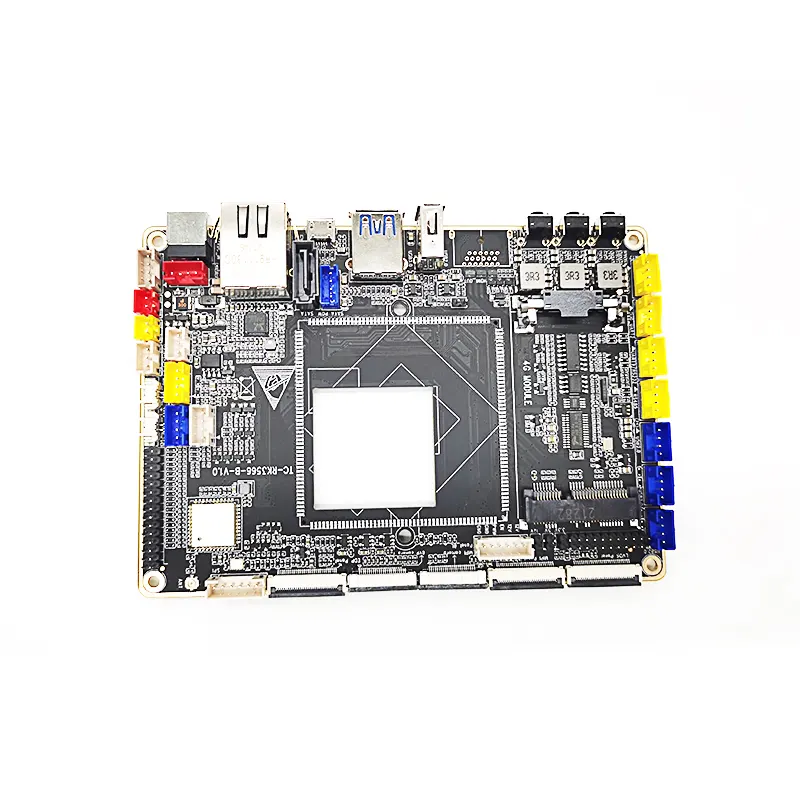

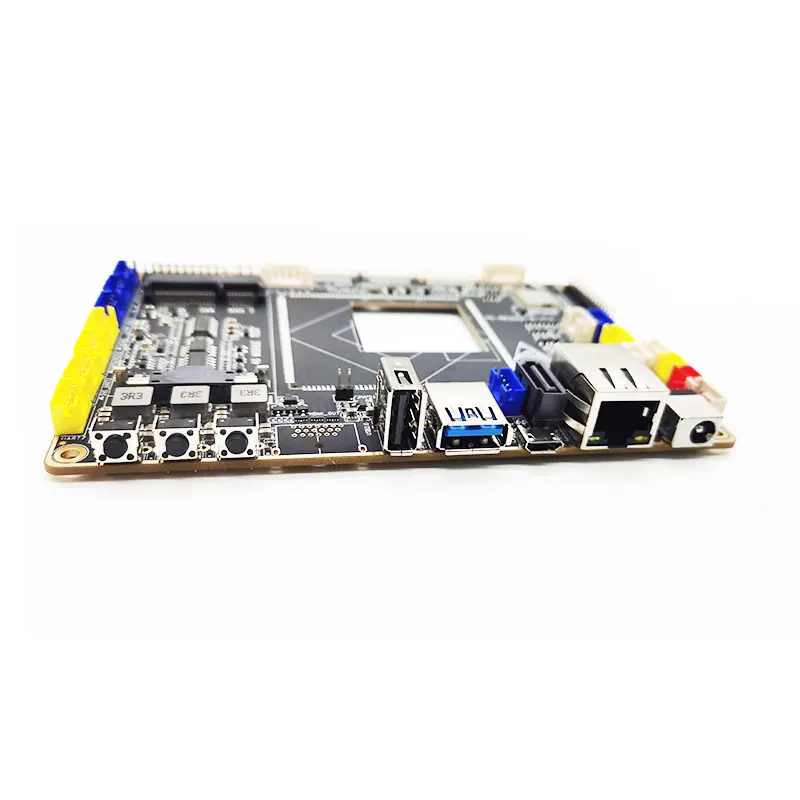

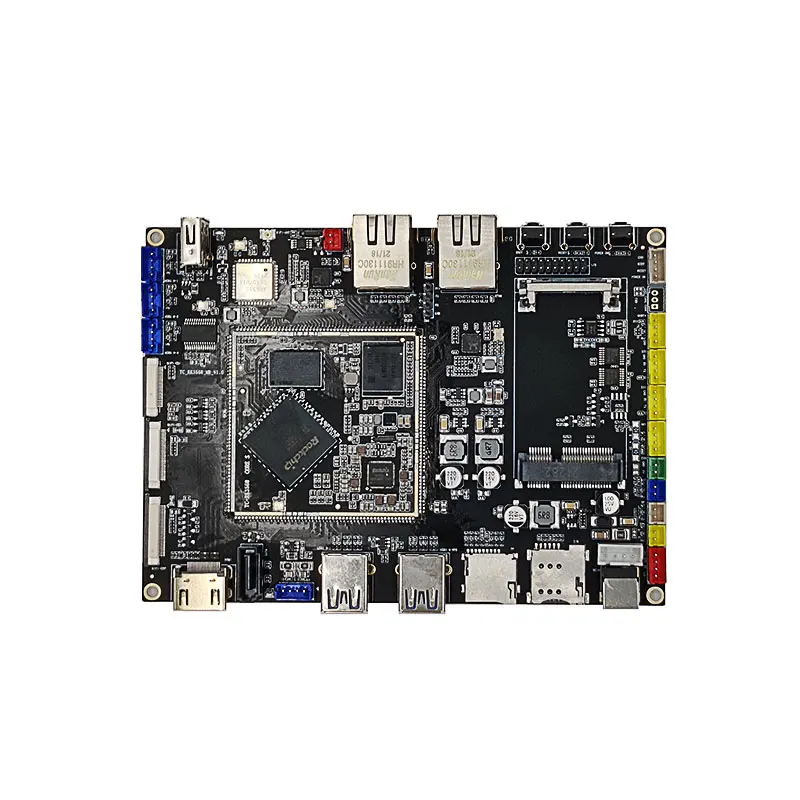

Εμφάνιση του Συμβουλίου Ανάπτυξης


Κεφάλαιο 2. Ορισμός PIN SOM

SOM PIN Ορισμός

ΚΑΡΦΙΤΣΑ

Ορισμός καρφίτσας πλακέτας πυρήνα

Προεπιλεγμένη λειτουργία

Περιγραφή προεπιλεγμένης λειτουργίας

IO Power

Τράβηγμα τύπου μαξιλαριού IO

1

VCC3V3_SYS

Τροφοδοτικό συστήματος 3,3 V

Τάση εισόδου 3,3V



-

2

VCC3V3_SYS

Τροφοδοτικό συστήματος 3,3 V

Τάση εισόδου 3,3V



-

3

GND

GND

GND



-

4

GND

GND

GND



-

5

SDMMC0_DET_L

SDMMC0_DET/SATA_CP_DET/PCIE30X1_CLKREQn_M0/GPIO0_A4_u

SDMMC0 ανίχνευση εισόδου

3,3V

I/O UP

6

SDMMC0_D3

SDMMC0_D3/ARMJTAG_TMS/UART5_RTSn_M0/GPIO2_A0_u

Θύρα δεδομένων SDMMC0

3,3V

I/O UP



7

SDMMC0_D2

SDMMC0_D2/ARMJTAG_TCK/UART5_CTSn_M0/GPIO1_D7_u

Θύρα δεδομένων SDMMC0

3,3V

I/O UP



8

SDMMC0_D1

SDMMC0_D1/UART2_RX_M1/UART6_RX_M1/PWM9_M1/GPIO1_D6_u

Θύρα δεδομένων SDMMC0

3,3V

I/O UP



9

SDMMC0_D0

SDMMC0_D0/UART2_TX_M1/UART6_TX_M1/PWM8_M1/GPIO1_D5_u

Θύρα δεδομένων SDMMC0

3,3V

I/O UP



10

SDMMC0_CMD

SDMMC0_CMD/PWM10_M1/UART5_RX_M0/CAN0_TX_M1/GPIO2_A1_u

Έξοδος εντολής SDMMC0

3,3V

I/O UP



11

SDMMC0_CLK

SDMMC0_CLK/TEST_CLKOUT/UART5_TX_M0/CAN0_RX_M1/GPIO2_A2_d

Έξοδος ρολογιού SDMMC0



3,3V

I/O ΚΑΤΩ

12

ΕΠΑΝΑΦΟΡΑ

NPOR_U

Ανίχνευση σήματος επαναφοράς

3,3V

-

13

RK809_PWRON

Ενεργοποίηση

Είσοδος σήματος ενεργοποίησης, κλειδί λειτουργίας εξωτερικής σύνδεσης, ενεργό χαμηλό



-

14

ΑΝΑΚΤΗΣΗ

SARADC_VIN0

Είσοδος πληκτρολογίου AD

1,8V

-

15

EXT_EN

EXT_EN

Ενεργοποίηση PMIC Power



-

16

HPR_OUT

HPR_OUT

Ακουστικά έξω

3,3V

-

17

HPL_OUT

HPL_OUT

Έμειναν έξω τα ακουστικά

3,3V

-

18

SPKP_OUT

SPKP_OUT

Μιλάω ανοιχτά

5V/0,6W

-

19

SPKN_OUT

SPKN_OUT

Μιλάω ανοιχτά-

5V/0,6W

-

20

MIC1_INN

MIC1_INN/MIC_R

MIC1_INN

3,3V

-

21

MIC1_INP

MIC1_INP/MIC_L

MIC1_INP

3,3V

-

22

HP_DET_L_GPIO3_C2

LCDC_VSYNC/VOP_BT1120_D14/SPI1_MISO_M1/UART5_TX_M1/I2S1_SDO3_M2/GPIO3_C2_d

Ανίχνευση ακουστικών

3,3V

I/O ΚΑΤΩ

23

SPK_CTL_H_GPIO3_C3

LCDC_DEN/VOP_BT1120_D15/SPI1_CLK_M1/UART5_RX_M1/I2S1_SCLK_RX_M2/GPIO3_C3_d



3,3V

I/O ΚΑΤΩ

24

VCC3V3_SD

Τροφοδοτικό 3,3 V

Τάση εξόδου 3,3V για κάρτα SD, Ονομαστικό ρεύμα εξόδου 2A



-

25

VCC_3V3

Τροφοδοτικό 3,3 V

Τάση εξόδου 3,3V, Ονομαστικό ρεύμα εξόδου 2Α



-

26

VCC_1V8

Τροφοδοτικό 1,8V

Τάση εξόδου 1,8V, ονομαστικό ρεύμα εξόδου 2,5A



-

27

PDM_SDI1_M0_ADC

I2S1_SDO3_M0/I2S1_SDI1_M0/PDM_SDI1_M0/PCIE20_PERSTn_M2/GPIO1_B2_d

PDM_SDI1_M0_ADC

3,3V

ΙΟ ΚΑΤΩ

28

PDM_SDI2_M0_ADC

I2S1_SDO2_M0/I2S1_SDI2_M0/PDM_SDI2_M0/PCIE20_WAKEn_M2/ACODEC_ADC_SYNC/GPIO1_B1_d

PDM_SDI2_M0_ADC

3,3V

ΙΟ ΚΑΤΩ

29

PDM_SDI3_M0_ADC

I2S1_SDO1_M0/I2S1_SDI3_M0/PDM_SDI3_M0/PCIE20_CLKREQn_M2/ACODEC_DAC_DATAR/GPIO1_B0_d

PDM_SDI3_M0_ADC

3,3V

ΙΟ ΚΑΤΩ

30

PDM_CLK1_M0_ADC

I2S1_SCLK_RX_M0/UART4_RX_M0/PDM_CLK1_M0/SPDIF_TX_M0/GPIO1_A4_d

PDM_CLK1_M0_ADC

3,3V

ΙΟ ΚΑΤΩ

31

GMAC0_TXD0

GMAC0_TXD0/UART1_RX_M0/GPIO2_B3_u

GMAC0 μετάδοση δεδομένων

1,8V

I/O UP

32

GMAC0_TXD1

GMAC0_TXD1/UART1_TX_M0/GPIO2_B4_u

GMAC0 μετάδοση δεδομένων

1,8V

I/O UP

33

GMAC0_TXD2

SDMMC1_D3/GMAC0_TXD2/UART7_TX_M0/GPIO2_A6_u

GMAC0 μετάδοση δεδομένων

1,8V

I/O UP

34

GMAC0_TXD3

SDMMC1_CMD/GMAC0_TXD3/UART9_RX_M0/GPIO2_A7_u

GMAC0 μετάδοση δεδομένων

1,8V

I/O UP

35

GMAC0_TXEN

GMAC0_TXEN/UART1_RTSn_M0/SPI1_CLK_M0/GPIO2_B5_u

Ενεργοποίηση μετάδοσης GMAC0

1,8V

I/O UP

36

GMAC0_TXCLK

SDMMC1_CLK/GMAC0_TXCLK/UART9_TX_M0/GPIO2_B0_d

Ρολόι μετάδοσης GMAC0

1,8V

I/O ΚΑΤΩ

37

GMAC0_RXD0

GMAC0_RXD0/UART1_CTSn_M0/SPI1_MISO_M0/GPIO2_B6_u

Το GMAC0 λαμβάνει δεδομένα

1,8v

I/O UP

38

GMAC0_RXD1

I2S2_SCLK_RX_M0/GMAC0_RXD1/UART6_RTSn_M0/SPI1_MOSI_M0/GPIO2_B7_d

Το GMAC0 λαμβάνει δεδομένα

1,8V

I/O ΚΑΤΩ

39

GMAC0_RXD2

SDMMC1_D0/GMAC0_RXD2/UART6_RX_M0/GPIO2_A3_u

Το GMAC0 λαμβάνει δεδομένα

1,8v

I/O UP

40

GMAC0_RXD3

SDMMC1_D1/GMAC0_RXD3/UART6_TX_M0/GPIO2_A4_u

Το GMAC0 λαμβάνει δεδομένα

1,8V

I/O UP

41

GMAC0_RXDV_CRS

I2S2_LRCK_RX_M0/GMAC0_RXDV_CRS/UART6_CTSn_M0/SPI1_CS0_M0/GPIO2_C0_d

Έγκυρο σήμα δεδομένων GMAC0 RX

1,8V

I/O ΚΑΤΩ

42

GMAC0_RXCLK

SDMMC1_D2/GMAC0_RXCLK/UART7_RX_M0/GPIO2_A5_u

Ρολόι λήψης GMAC0

1,8V

I/O UP

43

ETH0_REFCLKO_25M

I2S2_MCLK_M0/ETH0_REFCLKO_25M/UART7_RTSn_M0/SPI2_CLK_M0/GPIO2_C1_d

ETH0_REF CLOCK OUTPUT_25MHz CPU σε PHY, Προεπιλογή NC

1,8V

I/O ΚΑΤΩ

44

GMAC0_MCLKINOUT

I2S2_SCLK_TX_M0/GMAC0_MCLKINOUT/UART7_CTSn_M0/SPI2_MISO_M0/GPIO2_C2_d

Εξωτερικό ρολόι GMAC0
εισαγωγή

1,8V

I/O ΚΑΤΩ

45

GMAC0_MDC

I2S2_LRCK_TX_M0/GMAC0_MDC/UART9_RTSn_M0/SPI2_MOSI_M0/GPIO2_C3_d

Ρολόι διαχείρισης MAC0

1,8V

I/O ΚΑΤΩ

46

GMAC0_MDIO

I2S2_SDO_M0/GMAC0_MDIO/UART9_CTSn_M0/SPI2_CS0_M0/GPIO2_C4_d

Εντολή διαχείρισης MAC0 και δεδομένα

1,8V

I/O ΚΑΤΩ

47

GMAC0_RSTN_GPIO3_B7

LCDC_D21/VOP_BT1120_D12/GMAC1_TXD1_M0/I2C3_SDA_M1/PWM11_IR_M0/GPIO3_B6_d



3,3V

ΙΟ ΚΑΤΩ

48

GMAC0_INT_PMEB_GPIO3_C0

LCDC_HSYNC/VOP_BT1120_D13/SPI1_MOSI_M1/PCIE20_PERSTn_M1/I2S1_SDO2_M2/GPIO3_C1_d



3,3V

I/O ΚΑΤΩ

49

RTCTC_INT_L_GPIO0_D3

GPIO0_D3_d

RTC_IC_INT, ενεργό χαμηλό

1,8V

I/O ΚΑΤΩ

50

I2C5_SDA_M0

LCDC_D19/VOP_BT1120_D10/GMAC1_RXER_M0/I2C5_SDA_M0/PDM_SDI1_M2/GPIO3_B4_d

Σειριακή θύρα I2C 5

3,3V

I/O ΚΑΤΩ

51

I2C5_SCL_M0

LCDC_D18/VOP_BT1120_D9/GMAC1_RXDV_CRS_M0/I2C5_SCL_M0/PDM_SDI0_M2/GPIO3_B3_d

Σειριακή θύρα I2C 5

3,3V

I/O ΚΑΤΩ

52

PWM3_IR

PWM3_IR/EDP_HPDIN_M1/PCIE30X1_WAKEn_M0/MCU_JTAG_TMS/GPIO0_C2_d



3,3V

I/O ΚΑΤΩ

53

CAN1_TX_M1

PWM15_IR_M1/SPI3_MOSI_M1/CAN1_TX_M1/PCIE30X2_WAKEn_M2/I2S3_SCLK_M1/GPIO4_C3_d

CAN μετάδοση δεδομένων

3,3V

I/O ΚΑΤΩ

54

CAN1_RX_M1

PWM14_M1/SPI3_CLK_M1/CAN1_RX_M1/PCIE30X2_CLKREQn_M2/I2S3_MCLK_M1/GPIO4_C2_d

CAN λήψη δεδομένων

3,3V

I/O ΚΑΤΩ

55

UART2_RX_M0_DEBUG

UART2_RX_M0/GPIO0_D0_u

Σειριακή θύρα UART

3,3V

I/O UP

56

UART2_TX_M0_DEBUG

UART2_TX_M0/GPIO0_D1_u

Μετάδοση δεδομένων σειριακής θύρας UART για εντοπισμό σφαλμάτων

3,3V

I/O UP

57

UART3_RX_M1

LCDC_D23/PWM13_M0/GMAC1_MCLKINOUT_M0/UART3_RX_M1/PDM_SDI3_M2/GPIO3_C0_d

Λήψη δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

58

UART3_TX_M1

LCDC_D22/PWM12_M0/GMAC1_TXEN_M0/UART3_TX_M1/PDM_SDI2_M2/GPIO3_B7_d

Μετάδοση δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

59

UART4_TX_M1

LCDC_D17/VOP_BT1120_D8/GMAC1_RXD1_M0/UART4_TX_M1/PWM9_M0/GPIO3_B2_d

Μετάδοση δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

60

UART4_RX_M1

LCDC_D16/VOP_BT1120_D7/GMAC1_RXD0_M0/UART4_RX_M1/PWM8_M0/GPIO3_B1_d

Λήψη δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

61

UART9_RX_M1

PWM13_M1/SPI3_CS0_M1/SATA0_ACT_LED/UART9_RX_M1/I2S3_SDI_M1/GPIO4_C6_d

Λήψη δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

62

UART9_TX_M1

PWM12_M1/SPI3_MISO_M1/SATA1_ACT_LED/UART9_TX_M1/I2S3_SDO_M1/GPIO4_C5_d

Μετάδοση δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

63

UART7_RX_M1

PWM15_IR_M0/SPDIF_TX_M1/GMAC1_MDIO_M0/UART7_RX_M1/I2S1_LRCK_RX_M2/GPIO3_C5_d

Λήψη δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

64

UART7_TX_M1

PWM14_M0/VOP_PWM_M1/GMAC1_MDC_M0/UART7_TX_M1/PDM_CLK1_M2/GPIO3_C4_d

Μετάδοση δεδομένων σειριακής θύρας UART

3,3V

I/O ΚΑΤΩ

65

RS485_DIR_GPIO3_B5

LCDC_D20/VOP_BT1120_D11/GMAC1_TXD0_M0/I2C3_SCL_M1/PWM10_M0/GPIO3_B5_d

Κατεύθυνση δεδομένων RS485

3,3V

I/O ΚΑΤΩ

66

DVP_PWREN0_H_GPIO0_B0

CLK32K_IN/CLK32K_OUT0/PCIE30X2_BUTTONRSTn/GPIO0_B0_u



3,3V

I/O UP

67

WIFI_PWREN_L_GPIO0_C1

PWM2_M0/NPUAVS/UART0_TX/MCU_JTAG_TDI/GPIO0_C1_d



3,3V

I/O ΚΑΤΩ

68

I2S3_SDI_M0

LCDC_D13/VOP_BT1120_CLK/GMAC1_TXCLK_M0/I2S3_SDI_M0/SDMMC2_CLK_M1/GPIO3_A6_d

I2S3_SDI

3,3V

I/O ΚΑΤΩ

69

I2S3_SDO_M0

LCDC_D12/VOP_BT1120_D4/GMAC1_RXD3_M0/I2S3_SDO_M0/SDMMC2_CMD_M1/GPIO3_A5_d

I2S3_SDO

3,3V

I/O ΚΑΤΩ

70

I2S3_LRCK_M0

LCDC_D11/VOP_BT1120_D3/GMAC1_RXD2_M0/I2S3_LRCK_M0/SDMMC2_D3_M1/GPIO3_A4_d

I2S3_LRCK

3,3V

I/O ΚΑΤΩ

71

I2S3_SCLK_M0

LCDC_D10/VOP_BT1120_D2/GMAC1_TXD3_M0/I2S3_SCLK_M0/SDMMC2_D2_M1/GPIO3_A3_d

I2S3_SCLK

3,3V

I/O ΚΑΤΩ

72

HOST_WAKE_BT_H_GPIO3_A2

LCDC_D9/VOP_BT1120_D1/GMAC1_TXD2_M0/I2S3_MCLK_M0/SDMMC2_D1_M1/GPIO3_A2_d

HOST_WAKE_BT

3,3V

I/O ΚΑΤΩ

73

BT_WAKE_HOST_H_GPIO3_A1

LCDC_D8/VOP_BT1120_D0/SPI1_CS0_M1/PCIE30X1_PERSTn_M1/SDMMC2_D0_M1/GPIO3_A1_d

BT_WAKE_HOST

3,3V

I/O ΚΑΤΩ

74

BT_REG_ON_H_GPIO3_A0

LCDC_CLK/VOP_BT656_CLK_M0/SPI2_CLK_M1/UART8_RX_M1/I2S1_SDO1_M2/GPIO3_A0_d

Ενεργοποίηση τροφοδοσίας μονάδας Bluetooth

3,3V

I/O ΚΑΤΩ

75

UART8_RX_M0

CLK32K_OUT1/UART8_RX_M0/SPI1_CS1_M0/GPIO2_C6_d

Λήψη δεδομένων σειριακής θύρας UART

1,8V

I/O ΚΑΤΩ

76

UART8_TX_M0

I2S2_SDI_M0/GMAC0_RXER/UART8_TX_M0/SPI2_CS1_M0/GPIO2_C5_d

Μετάδοση δεδομένων σειριακής θύρας UART

1,8V

I/O ΚΑΤΩ

77

UART8_CTSN_M0

SDMMC1_DET/I2C4_SCL_M1/UART8_CTSn_M0/CAN2_TX_M1/GPIO2_B2_u

UART8_CTSn_M0

1,8V

I/O ΚΑΤΩ

78

UART8_RTSN_M0

SDMMC1_PWREN/I2C4_SDA_M1/UART8_RTSn_M0/CAN2_RX_M1/GPIO2_B1_d

UART8_RTSn_M0

1,8V

I/O ΚΑΤΩ

79

WIFI_REG_ON_H_GPIO3_D5

CIF_D7/EBC_SDDO7/SDMMC2_PWREN_M0/I2S1_SDI3_M1/VOP_BT656_D7_M1/GPIO3_D5_d

Ενεργοποίηση WIFI_REG

1,8V

I/O ΚΑΤΩ

80

WIFI_WAKE_HOST_H_GPIO3_D4

CIF_D6/EBC_SDDO6/SDMMC2_DET_M0/I2S1_SDI2_M1/VOP_BT656_D6_M1/GPIO3_D4_d

WIFI wake up host

1,8V

I/O ΚΑΤΩ

81

SDMMC2_CLK_M0

CIF_D5/EBC_SDDO5/SDMMC2_CLK_M0/I2S1_SDI1_M1/VOP_BT656_D5_M1/GPIO3_D3_d

Ρολόι SDMMC2

1,8V

I/O ΚΑΤΩ

82

SDMMC2_CMD_M0

CIF_D4/EBC_SDDO4/SDMMC2_CMD_M0/I2S1_SDI0_M1/VOP_BT656_D4_M1/GPIO3_D2_d

Εντολή SDMMC2

1,8V

I/O ΚΑΤΩ

83

SDMMC2_D3_M0

CIF_D3/EBC_SDDO3/SDMMC2_D3_M0/I2S1_SDO0_M1/VOP_BT656_D3_M1/GPIO3_D1_d

Δεδομένα SDMMC2

1,8V

I/O ΚΑΤΩ

84

SDMMC2_D2_M0

CIF_D2/EBC_SDDO2/SDMMC2_D2_M0/I2S1_LRCK_TX_M1/VOP_BT656_D2_M1/GPIO3_D0_d

Δεδομένα SDMMC2

1,8V

I/O ΚΑΤΩ

85

SDMMC2_D1_M0

CIF_D1/EBC_SDDO1/SDMMC2_D1_M0/I2S1_SCLK_TX_M1/VOP_BT656_D1_M1/GPIO3_C7_d

Δεδομένα SDMMC2

1,8V

I/O ΚΑΤΩ

86

SDMMC2_D0_M0

CIF_D0/EBC_SDDO0/SDMMC2_D0_M0/I2S1_MCLK_M1/VOP_BT656_D0_M1/GPIO3_C6_d

Δεδομένα SDMMC2

1,8V

I/O ΚΑΤΩ

87

GMAC1_INT/PMEB_GPIO3_A7

LCDC_D14/VOP_BT1120_D5/GMAC1_RXCLK_M0/SDMMC2_DET_M1/GPIO3_A7_d



3,3V

I/O ΚΑΤΩ

88

GMAC1_RSTN_GPIO3_B0

LCDC_D15/VOP_BT1120_D6/ETH1_REFCLKO_25M_M0/SDMMC2_PWREN_M1/GPIO3_B0_d



3,3V

I/O ΚΑΤΩ

89

GMAC1_MDIO_M1

IF_VSYNC/EBC_SDOE/GMAC1_MDIO_M1/I2S2_SCLK_TX_M1/GPIO4_B7_d

Εντολή και δεδομένα διαχείρισης GMAC1

1,8V

I/O ΚΑΤΩ

90

GMAC1_MDC_M1

CIF_HREF/EBC_SDLE/GMAC1_MDC_M1/UART1_RTSn_M1/I2S2_MCLK_M1/GPIO4_B6_d

Ρολόι διαχείρισης GMAC1

1,8V

I/O ΚΑΤΩ

91

GMAC1_MCLKINOUT_M1

CIF_CLKIN/EBC_SDCLK/GMAC1_MCLKINOUT_M1/UART1_CTSn_M1/I2S2_SCLK_RX_M1/GPIO4_C1_d

Εξωτερικό ρολόι GMAC1
εισαγωγή

1,8V

I/O ΚΑΤΩ

92

ETH1_REFCLKO_25M_M1

I2C4_SCL_M0/EBC_GDOE/ETH1_REFCLKO_25M_M1/SPI3_CLK_M0/I2S2_SDO_M1/GPIO4_B3_d

Έξοδος ρολογιού ETH1

1,8V

I/O ΚΑΤΩ

93

GMAC1_RXCLK_M1

CIF_D13/EBC_SDDO13/GMAC1_RXCLK_M1/UART7_RX_M2/PDM_SDI3_M1/GPIO4_A3_d

Ρολόι λήψης GMAC1

1,8V

I/O ΚΑΤΩ

94

GMAC1_RXDV_CRS_M1

ISP_PRELIGHT_TRIG/EBC_SDCE3/GMAC1_RXDV_CRS_M1/I2S1_SDO2_M1/GPIO4_B1_d

Έγκυρο σήμα δεδομένων GMAC1 RX

1,8V

I/O ΚΑΤΩ

95

GMAC1_RXD3_M1

CIF_D12/EBC_SDDO12/GMAC1_RXD3_M1/UART7_TX_M2/PDM_SDI2_M1/GPIO4_A2_d

Το GMAC1 λαμβάνει δεδομένα

1,8V

I/O ΚΑΤΩ

96

GMAC1_RXD2_M1

CIF_D11/EBC_SDDO11/GMAC1_RXD2_M1/PDM_SDI1_M1/GPIO4_A1_d

Το GMAC1 λαμβάνει δεδομένα

1,8V

I/O ΚΑΤΩ

97

GMAC1_RXD1_M1

CAM_CLKOUT1/EBC_SDCE2/GMAC1_RXD1_M1/SPI3_MISO_M0/I2S1_SDO1_M1/GPIO4_B0_d

Το GMAC1 λαμβάνει δεδομένα

1,8V

I/O ΚΑΤΩ

98

GMAC1_RXD0_M1

CAM_CLKOUT0/EBC_SDCE1/GMAC1_RXD0_M1/SPI3_CS1_M0/I2S1_LRCK_RX_M1/GPIO4_A7_d

Το GMAC1 λαμβάνει δεδομένα

1,8V

I/O ΚΑΤΩ

99

GMAC1_TXCLK_M1

CIF_D10/EBC_SDDO10/GMAC1_TXCLK_M1/PDM_CLK1_M1/GPIO4_A0_d

Ρολόι μετάδοσης GMAC1

1,8V

I/O ΚΑΤΩ

100

GMAC1_TXEN_M1

ISP_FLASHTRIGOUT/EBC_SDCE0/GMAC1_TXEN_M1/SPI3_CS0_M0/I2S1_SCLK_RX_M1/GPIO4_A6_d

Ενεργοποίηση μετάδοσης GMAC1

1,8V

I/O ΚΑΤΩ

101

GMAC1_TXD3_M1

CIF_D9/EBC_SDDO9/GMAC1_TXD3_M1/UART1_RX_M1/PDM_SDI0_M1/GPIO3_D7_d

GMAC1 μετάδοση δεδομένων

1,8V

I/O ΚΑΤΩ

102

GMAC1_TXD2_M1

CIF_D8/EBC_SDDO8/GMAC1_TXD2_M1/UART1_TX_M1/PDM_CLK0_M1/GPIO3_D6_d

GMAC1 μετάδοση δεδομένων

1,8V

I/O ΚΑΤΩ

103

GMAC1_TXD1_M1

CIF_D15/EBC_SDDO15/GMAC1_TXD1_M1/UART9_RX_M2/I2S2_LRCK_RX_M1/GPIO4_A5_d

GMAC1 μετάδοση δεδομένων

1,8V

I/O ΚΑΤΩ

104

GMAC1_TXD0_M1

CIF_D14/EBC_SDDO14/GMAC1_TXD0_M1/UART9_TX_M2/I2S2_LRCK_TX_M1/GPIO4_A4_d

GMAC1 μετάδοση δεδομένων

1,8V

I/O ΚΑΤΩ

105

TP_RST_L_GPIO0_B6

I2C2_SDA_M0/SPI0_MOSI_M0/PCIE20_PERSTn_M0/PWM2_M1/GPIO0_B6_u

Επαναφορά του πίνακα αφής

3,3V

I/O UP



106

TP_INT_L_GPIO0_B5

I2C2_SCL_M0/SPI0_CLK_M0/PCIE20_WAKEn_M0/PWM1_M1/GPIO0_B5_u

Εισαγωγή δεδομένων διακοπής πίνακα αφής

3,3V

I/O UP

107

I2C1_SDA_TP

I2C1_SDA/CAN0_RX_M0/PCIE20_BUTTONRSTn/MCU_JTAG_TCK/GPIO0_B4_u

Σειριακή θύρα I2C 1

3,3V

I/O UP

108

I2C1_SCL_TP

I2C1_SCL/CAN0_TX_M0/PCIE30X1_BUTTONRSTn/MCU_JTAG_TDO/GPIO0_B3_u

Σειριακή θύρα I2C 1

3,3V

I/O UP

109

I2C3_SCL_M0

I2C3_SCL_M0/UART3_TX_M0/CAN1_TX_M0/AUDIOPWM_LOUT_N/ACODEC_ADC_CLK/GPIO1_A1_u

Σειριακή θύρα I2C 3

3,3V

I/O UP

110

I2C3_SDA_M0

I2C3_SDA_M0/UART3_RX_M0/CAN1_RX_M0/AUDIOPWM_LOUT_P/ACODEC_ADC_DATA/GPIO1_A0_u

Σειριακή θύρα I2C 3

3,3V

I/O UP

111

I2C2_SCL_M1

I2C2_SCL_M1/EBC_SDSHR/CAN2_TX_M0/I2S1_SDO3_M1/GPIO4_B5_d

Σειριακή θύρα I2C 2

1,8V

I/O ΚΑΤΩ

112

I2C2_SDA_M1

I2C2_SDA_M1/EBC_GDSP/CAN2_RX_M0/ISP_FLASH_TRIGIN/VOP_BT656_CLK_M1/GPIO4_B4_d

Σειριακή θύρα I2C 2

1,8V

I/O ΚΑΤΩ

113

MIPI_CAM1_PDN_L_GPIO3_D3

LCDC_D1/VOP_BT656_D1_M0/SPI0_MOSI_M1/PCIE20_WAKEn_M1/I2S1_SCLK_TX_M2/GPIO2_D1_d

Η κάμερα 1 απενεργοποιείται

3,3V

I/O ΚΑΤΩ

114

MIPI_CAM1_RST_L_GPIO3_D2

LCDC_D0/VOP_BT656_D0_M0/SPI0_MISO_M1/PCIE20_CLKREQn_M1/I2S1_MCLK_M2/GPIO2_D0_d

Επαναφορά κάμερας 1

3,3V

I/O ΚΑΤΩ

115

MIPI_CAM0_RST_L_GPIO3_D4

LCDC_D2/VOP_BT656_D2_M0/SPI0_CS0_M1/PCIE30X1_CLKREQn_M1/I2S1_LRCK_TX_M2/GPIO2_D2_d

Επαναφορά κάμερας 0

3,3V

I/O ΚΑΤΩ

116

MIPI_CAM0_PDN_L_GPIO3_D5

LCDC_D3/VOP_BT656_D3_M0/SPI0_CLK_M1/PCIE30X1_WAKEn_M1/I2S1_SDI0_M2/GPIO2_D3_d

Η κάμερα 0 απενεργοποιείται

3,3V

I/O ΚΑΤΩ

117

USB2_HOST2_DM

USB2_HOST2_DM

USB2_HOST2_DM

3,3V

-

118

USB2_HOST2_DP

USB2_HOST2_DP

USB2_HOST2_DP

3,3V

-

119

USB2_HOST3_DM

USB2_HOST3_DM

USB2_HOST3_DM

3,3V

-

120

USB2_HOST3_DP

USB2_HOST3_DP

USB2_HOST3_DP

3,3V

-

121

REFCLK_OUT

REFCLK_OUT/GPIO0_A0_d

Έξοδος ρολογιού για κάμερα

3,3V

I/O ΚΑΤΩ

122

CIF_CLKOUT

CIF_CLKOUT/EBC_GDCLK/PWM11_IR_M1/GPIO4_C0_d

CIF ρολόι έξω

1,8V

I/O ΚΑΤΩ

123

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

MIPI_CSI_RX_D3P

1,8V

-

124

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

MIPI_CSI_RX_D3N

1,8V

-

125

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

MIPI_CSI_RX_D2P

1,8V

-

126

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

MIPI_CSI_RX_D2N

1,8V

-

127

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

MIPI_CSI_RX_CLK1P

1,8V

-

128

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

MIPI_CSI_RX_CLK1N

1,8V

-

129

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

MIPI_CSI_RX_CLK0P

1,8V

-

130

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

MIPI_CSI_RX_CLK0N

1,8V

-

131

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

MIPI_CSI_RX_D1P

1,8V

-

132

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

MIPI_CSI_RX_D1N

1,8V

-

133

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

MIPI_CSI_RX_D0P

1,8V

-

134

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

MIPI_CSI_RX_D0N

1,8V

-

135

LCD1_PWREN_H_GPIO0_C5

PWM6/SPI0_MISO_M0/PCIE30X2_WAKEn_M0/GPIO0_C5_d

Ενεργοποίηση τροφοδοσίας LCD

3,3V

I/O ΚΑΤΩ

136

LCD1_BL_PWM5

PWM5/SPI0_CS1_M0/UART0_RTSn/GPIO0_C4_d

Οπίσθιος φωτισμός LCD PWM

3,3V

I/O ΚΑΤΩ

137

LCD1_BL_PWM4

PWM4/VOP_PWM_M0/PCIE30X1_PERSTn_M0/MCU_JTAG_TRSTn/GPIO0_C3_d

Οπίσθιος φωτισμός LCD PWM

3,3V

I/O ΚΑΤΩ

138

LCD0_PWREN_H_GPIO0_C7

HDMITX_CEC_M1/PWM0_M1/UART0_CTSn/GPIO0_C7_d

Ενεργοποίηση τροφοδοσίας LCD

3,3V

I/O ΚΑΤΩ

139

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

MIPI_DSI_TX0_D3P/LVDS_TX0_D3P

1,8V

-

140

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

MIPI_DSI_TX0_D3P/LVDS_TX0_D3N

1,8V

-

141

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

MIPI_DSI_TX0_D3P/LVDS_TX0_D2P

1,8V

-

142

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

MIPI_DSI_TX0_D3P/LVDS_TX0_D2N

1,8V

-

143

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKP

1,8V

-

144

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

MIPI_DSI_TX0_D3P/LVDS_TX0_CLKN

1,8V

-

145

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

MIPI_DSI_TX0_D3P/LVDS_TX0_D1P

1,8V

-

146

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

MIPI_DSI_TX0_D3P/LVDS_TX0_D1N

1,8V

-

147

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

MIPI_DSI_TX0_D3P/LVDS_TX0_D0P

1,8V

-

148

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

MIPI_DSI_TX0_D3P/LVDS_TX0_D0N

1,8V

-

149

HDMI_TXCLKN_PORT

HDMI_TX_CLKN

HDMI_TX2CLKN_PORT, και αντίσταση σειράς 2.2R

1,8V

-

150

HDMI_TXCLKP_PORT

HDMI_TX_CLKP

HDMI_TXCLKP_PORT, και αντίσταση σειράς 2.2R

1,8V

-

151

HDMI_TX0N_PORT

HDMI_TX_D0N

HDMI_TX0N_PORT, και αντίσταση σειράς 2.2R

1,8V

-

152

HDMI_TX0P_PORT

HDMI_TX_D0P

HDMI_TX0P_PORT, και αντίσταση σειράς 2.2R

1,8V

-

153

HDMI_TX1N_PORT

HDMI_TX_D1N

HDMI_TX1N_PORT, και αντίσταση σειράς 2.2R

1,8V

-

154

HDMI_TX1P_PORT

HDMI_TX_D1P

HDMI_TX1P_PORT, και αντίσταση σειράς 2.2R

1,8V

-

155

HDMI_TX2N_PORT

HDMI_TX_D2N

HDMI_TX2N_PORT, και αντίσταση σειράς 2.2R

1,8V

-

156

HDMI_TX2P_PORT

HDMI_TX_D2P

HDMI_TX2P_PORT, και αντίσταση σειράς 2.2R

1,8V

-

157

HDMITX_SCL

HDMITX_SCL/I2C5_SCL_M1/GPIO4_C7_u

Σειριακή θύρα I2C για HDMI

3,3V

I/O UP

158

HDMITC_SDA

HDMITX_SDA/I2C5_SDA_M1/GPIO4_D0_u

Σειριακή θύρα I2C για HDMI

3,3V

I/O UP

159

HDMITX_CEC_M0

HDMITX_CEC_M0/SPI3_CS1_M1/GPIO4_D1_u

HDMITX_CEC

3,3V

I/O UP

160

HDMI_TX_HPDIN

HDMI_TX_HPDIN

HDMI_TX ζεστό βύσμα

1,8V

-

161

PCIE30X2_CLKREQN_M1

LCDC_D4/VOP_BT656_D4_M0/SPI2_CS1_M1/PCIE30X2_CLKREQn_M1/I2S1_SDI1_M2/GPIO2_D4_d

PCIE30X2_CLKREQn

3.3

I/O ΚΑΤΩ

162

PCIE30X2_WAKEN_M1

LCDC_D5/VOP_BT656_D5_M0/SPI2_CS0_M1/PCIE30X2_WAKEn_M1/I2S1_SDI2_M2/GPIO2_D5_d

PCIE30X2_WAKEn

3,3V

I/O ΚΑΤΩ

163

PCIE30X2_PERSTN_M1

LCDC_D6/VOP_BT656_D6_M0/SPI2_MOSI_M1/PCIE30X2_PERSTn_M1/I2S1_SDI3_M2/GPIO2_D6_d

Επαναφορά PCIE30X2

3,3V

I/O ΚΑΤΩ

164

PCIE30X2_PRSNT_L_GPIO2_D7

LCDC_D7/VOP_BT656_D7_M0/SPI2_MISO_M1/UART8_TX_M1/I2S1_SDO0_M2/GPIO2_D7_d

PCIE30X2 wake host

3,3V

I/O ΚΑΤΩ

165

PCIE_PWREN_H_GPIO0_D4

GPIO0_D4_d

Ενεργοποίηση τροφοδοσίας PCIE

1,8V

I/O ΚΑΤΩ

166

PCIE30_RX1N

PCIE30_RX1N

PCIE30_RX1N

1,8V

-

167

PCIE30_RX1P

PCIE30_RX1P

PCIE30_RX1P

1,8V

-

168

PCIE30_RX0N

PCIE30_RX0N

PCIE30_RX0N

1,8V

-

169

PCIE30_RX0P

PCIE30_RX0P

PCIE30_RX0P

1,8V

-

170

PCIE30_TX1N

PCIE30_TX1N

PCIE30_TX1N

1,8V

-

171

PCIE30_TX1P

PCIE30_TX1P

PCIE30_TX1P

1,8V

-

172

PCIE30_TX0N

PCIE30_TX0N

PCIE30_TX0N

1,8V

-

173

PCIE30_TX0P

PCIE30_TX0P

PCIE30_TX0P

1,8V

-

174

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

PCIE30_REFCLKN_IN

1,8V

-

175

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

PCIE30_REFCLKP_IN

1,8V

-

176

PCIE20_REFCLKN

PCIE20_REFCLKN

PCIE20_REFCLKN

1,8V

-

177

PCIE20_REFCLKP

PCIE20_REFCLKP

PCIE20_REFCLKP

1,8V

-

178

SATA2_RXN

PCIE20_RXN/SATA2_RXN/QSGMII_RXN_M1

SATA2_RXN

1,8V

-

179

SATA2_RXP

PCIE20_RXP/SATA2_RXP/QSGMII_RXP_M1

SATA2_RXP

1,8V

-

180

SATA2_TXN

PCIE20_TXN/SATA2_TXN/QSGMII_TXN_M1

SATA2_TXN

1,8V

-

181

SATA2_TXP

PCIE20_TXP/SATA2_TXP/QSGMII_TXP_M1

SATA2_TXP

1,8V

-

182

SATA2_ACT_LED

EDP_HPDIN_M0/SPDIF_TX_M2/SATA2_ACT_LED/PCIE30X2_PERSTn_M2/I2S3_LRCK_M1/GPIO4_C4_d

Ένδειξη ενεργού SATA

3,3V

I/O ΚΑΤΩ

183

USB3_HOST1_SSTXP

USB3_HOST1_SSTXP/SATA1_TXP/QSGMII_TXP_M0

USB3_HOST1_SSTXP

1,8V

-

184

USB3_HOST1_SSTXN

USB3_HOST1_SSTXN/SATA1_TXN/QSGMII_TXN_M0

USB3_HOST1_SSTXN

1,8V

-

185

USB3_HOST1_SSRXP

USB3_HOST1_SSRXP/SATA1_RXP/QSGMII_RXP_M0

USB3_HOST1_SSRXP

1,8V

-

186

USB3_HOST1_SSRXN

USB3_HOST1_SSRXN/SATA1_RXN/QSGMII_RXN_M0

USB3_HOST1_SSRXN

1,8V

-

187

USB3_HOST1_DM

USB3_HOST1_DM

USB3_HOST1_DM

3,3V

-

188

USB3_HOST1_DP

USB3_HOST1_DP

USB3_HOST1_DP

3,3V

-

189

USB3_OTG0_SSTXP

USB3_OTG0_SSTXP/SATA0_TXP

USB3_OTG0_SSTXP

1,8V

-

190

USB3_OTG0_SSTXN

USB3_OTG0_SSTXN/SATA0_TXN

USB3_OTG0_SSTXN

1,8V

-

191

USB3_OTG0_SSRXP

USB3_OTG0_SSRXP/SATA0_RXP

USB3_OTG0_SSRXP

1,8V

-

192

USB3_OTG0_SSRXN

USB3_OTG0_SSRXN/SATA0_RXN

USB3_OTG0_SSRXN

1,8V

-

193

USB3_OTG0_DM

USB3_OTG0_DM

USB3_OTG0_DM

3,3V

-

194

USB3_OTG0_DP

USB3_OTG0_DP

USB3_OTG0_DP

3,3V

-

195

USB3_OTG0_ID

USB3_OTG0_ID

USB3_OTG0_ID

3,3V

-

196

USB3_OTG0_VBUSDET

USB3_OTG0_VBUSDET

Ανίχνευση USB3_OTG0_VBUS

3,3V

-

197

USB_HOST_PWREN_H_GPIO0_A6

GPU_PWREN/SATA_CP_POD/PCIE30X2_CLKREQn_M0/GPIO0_A6_d

Ενεργοποίηση τροφοδοσίας κεντρικού υπολογιστή USB

3,3V

I/O ΚΑΤΩ

198

USB_OTG_PWREN_H_GPIO0_A5

SDMMC0_PWREN/SATA_MP_SWITCH/PCIE20_CLKREQn_M0/GPIO0_A5_d

Ενεργοποίηση τροφοδοσίας USB OTG

3,3V

I/O ΚΑΤΩ

199

DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

MIPI_DSI_TX1_D3N/EDP_TX_D3N

1,8V

-

200

DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

MIPI_DSI_TX1_D3P/EDP_TX_D3P

1,8V

-

201

DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

MIPI_DSI_TX1_D2N/EDP_TX_D2N

1,8V

-

202

DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

MIPI_DSI_TX1_D2P/EDP_TX_D2P

1,8v

-

203

DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

MIPI_DSI_TX1_D1N/EDP_TX_D1N

1,8V

-

204

DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

MIPI_DSI_TX1_D1P/EDP_TX_D1P

1,8V

-

205

DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

MIPI_DSI_TX1_D0N/EDP_TX_D0N

1,8V

-

206

DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

MIPI_DSI_TX1_D0P/EDP_TX_D0P

1,8V

-

207

DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

MIPI_DSI_TX1_CLKN/EDP_TX_AUN

1,8V

-

208

DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

MIPI_DSI_TX1_CLKP/EDP_TX_AUP

1,8V

-

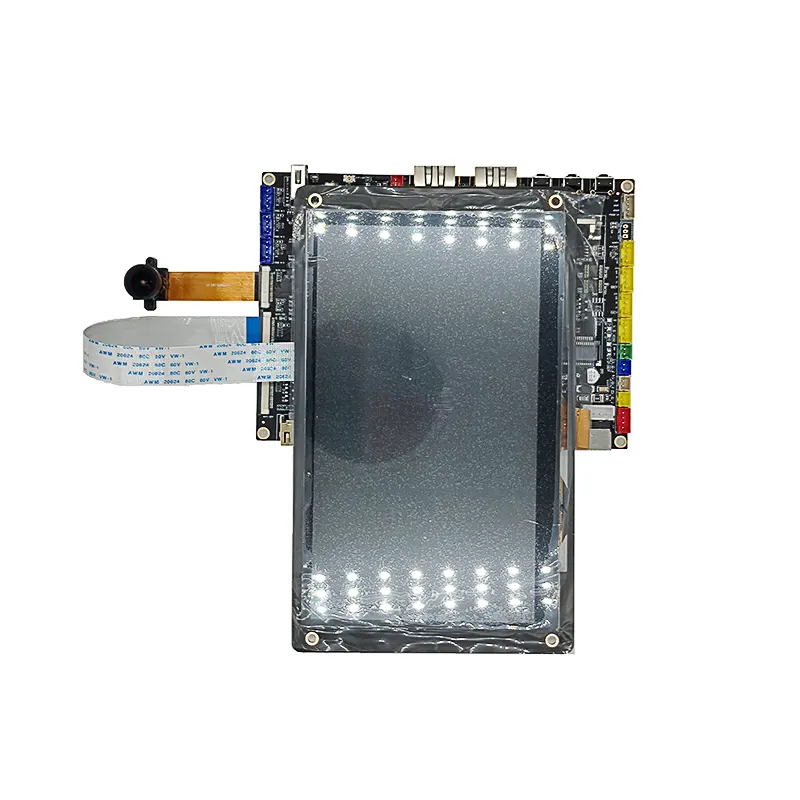

Κεφάλαιο 3. Συμβούλιο Ανάπτυξης

Μέγεθος

Το μέγεθος είναι 150mm*110mm, 4 στρώσεις, πάχος 1,6mm.


Περιγραφή διεπαφών


Περιγραφή διεπαφών

ΟΧΙ.

Ονομα

ã1ã

Είσοδος DC 12V/4pin 2,54mm Είσοδος 12V

ã2ã

Υποδοχή κάρτας sim μονάδας 4G

ã3ã

Υποδοχή κάρτας TF

ã4ã

USB OTG

ã5ã

HOST USB3.0

ã6ã

Δεδομένα SATA

ã7ã

Έξοδος HDMI

ã8ã

MIPI LCD1

ã9ã

MIPI LCD0

ã10ã

Κάμερα MIPI

ã11ã

USB2.0 * 3

ã12ã

USB2.0 TypeA

ã13ã

WIFI/BT(AP6335)

ã14ã

RTC

ã15ã

ETH0

ã16ã

ETH1

ã17ã

Κλειδί ενημέρωσης

ã18ã

Κλειδί επαναφοράς

ã19ã

Κλειδί λειτουργίας

ã20ã

Πλήκτρα (4pin 2,0mm)

ã21ã

CAN (3pin 2,0mm)

ã22ã

Uart TTL (4pin 2,0mm)

ã23ã

RS232 * 2 (4pin 2,0mm)

ã24ã

RS485 (4pin 2,0mm)

ã25ã

ανεμιστήρας (2pin 2,0mm)

ã26ã

MIC (2pin 2,0mm)

ã27ã

HP (2pin 2,0mm)

ã28ã

SPK (2pin 2,0mm)

ã29ã

Έξοδος ρεύματος (4pin 2,0mm)

ã30ã

Εντοπισμός σφαλμάτων Uart (4pin 2,0mm)

ã31ã

GPIO (2*10pin 2,0mm)

ã32ã

Υποδοχή μονάδας 4G (θύρα PCIE)

ã33ã

RK3568 SOM


Η πλακέτα χρησιμοποιεί τροφοδοτικό 12V DC, που συνδέεται με βύσμα εισόδου DC 12V ή βύσμα εισόδου 4pin 2,54mm 12V.

Λεπτομέρειες άλλων διεπαφών, θα μπορούσαν να αναφέρονται στο σχηματικό διάγραμμα και τη διάταξη του πίνακα ανάπτυξης.


Κεφάλαιο 4. Σχεδίαση υλικού

Αναφορά σχεδιασμού

Πάρτε το TC-RK3568 Development Board ως πλατφόρμα υλικού, μπορείτε να ανατρέξετε στο Power design, το USB design, το PCIE Port design, το MIPI display display, το Audio design, το Ethernet design, το Camera design και ούτω καθεξής. Αυτά είναι ανοιχτά στους πελάτες, μπορούν να ανατρέξουν στο σχεδιασμό της πλακέτας μας.


Κεφάλαιο 5. Σχεδιασμός Λογισμικού

Η πλατφόρμα ανάπτυξης TC-RK3568 υποστηρίζει Android11, Linux Buildroot, Ubuntu και Debian System OS, οι πηγαίοι κώδικες είναι ανοιχτοί. Μπορείτε να διαβάσετε τις αναφορές, όπως το εγχειρίδιο χρήστη συστήματος Thinkcore TC-RK3568 .



Hot Tags: RK3568 Core Board, Κατασκευαστές, Προμηθευτές, Κίνα, Αγορά, Χονδρική, Εργοστάσιο, Made in China, Τιμή, Ποιότητα, Νεότερο, Φθηνό

Σχετική Κατηγορία

Αποστολή Ερώτησης

Μη διστάσετε να δώσετε το ερώτημά σας στην παρακάτω φόρμα. Θα σας απαντήσουμε σε 24 ώρες.
We use cookies to offer you a better browsing experience, analyze site traffic and personalize content. By using this site, you agree to our use of cookies. Privacy Policy
Reject Accept
