Συμβούλιο ανάπτυξης RK3562J

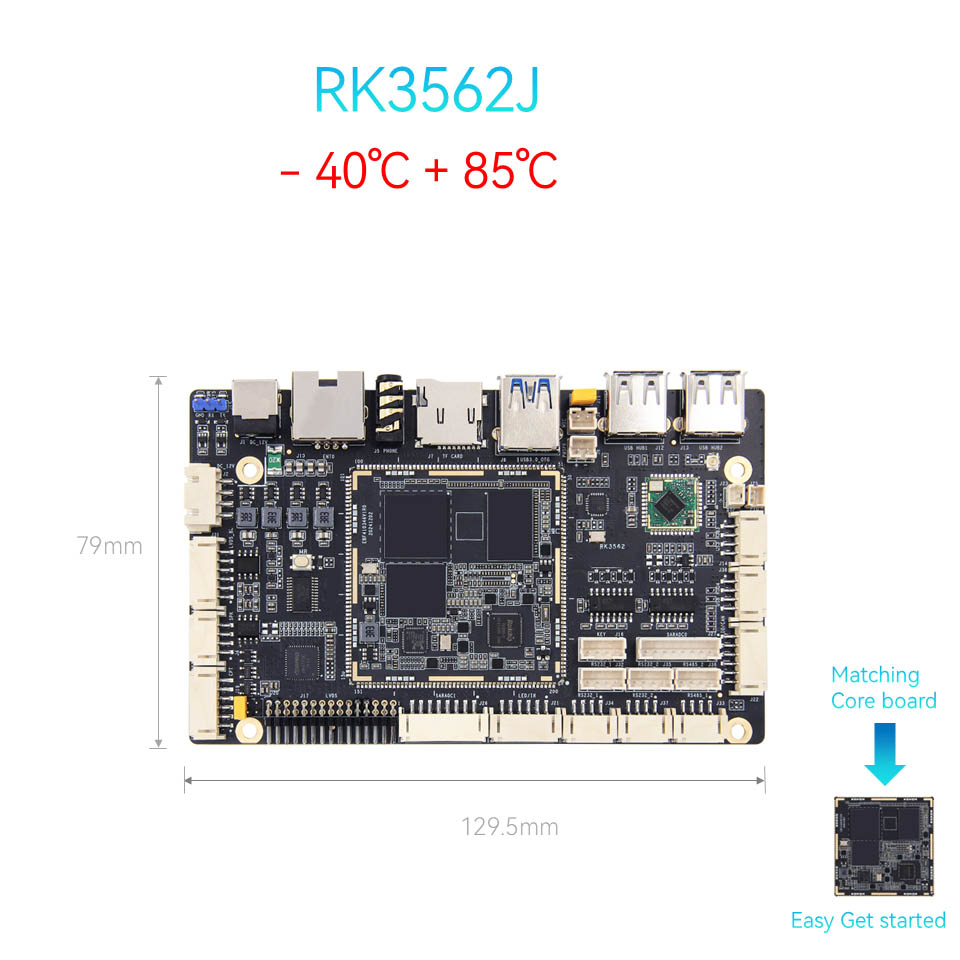

Η τεχνολογία ThinkCore RK3562J Development Board χρησιμοποιεί βιομηχανικά τσιπς, μπορεί να λειτουργήσει σταθερά για μεγάλο χρονικό διάστημα σε ένα εύρος θερμοκρασιών λειτουργίας -40 ° C έως 85 ° C, ικανοποιώντας τις ανάγκες των εμπορικών εφαρμογών προβολής σε διάφορα σύνθετα περιβάλλοντα, όπως οι εξωτερικές μηχανές διαφήμισης, ο εξοπλισμός προβολής σε εμπορικά κέντρα και άλλους δημόσιους χώρους.

Βασικά χαρακτηριστικά:

Υψηλής απόδοσης SOC: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, ιδανικό για ψηφιακή σήμανση, έξυπνο λιανικό εμπόριο και βιομηχανικό έλεγχο.

● Πλούσιες διεπαφές: Υποστήριξη διπλής οθόνης μέσω MIPI CSI/DSI + LVD, υψηλής ταχύτητας USB 3.0 και Wi-Fi 6 για εξαιρετικά χαμηλή συνδεσιμότητα λανθάνουσας κατάστασης.

● Σχεδιασμός ανοιχτού κώδικα: Αρχείο προέλευσης PCB ανοικτού κώδικα και SDK που παρέχεται για ταχεία προσαρμογή.

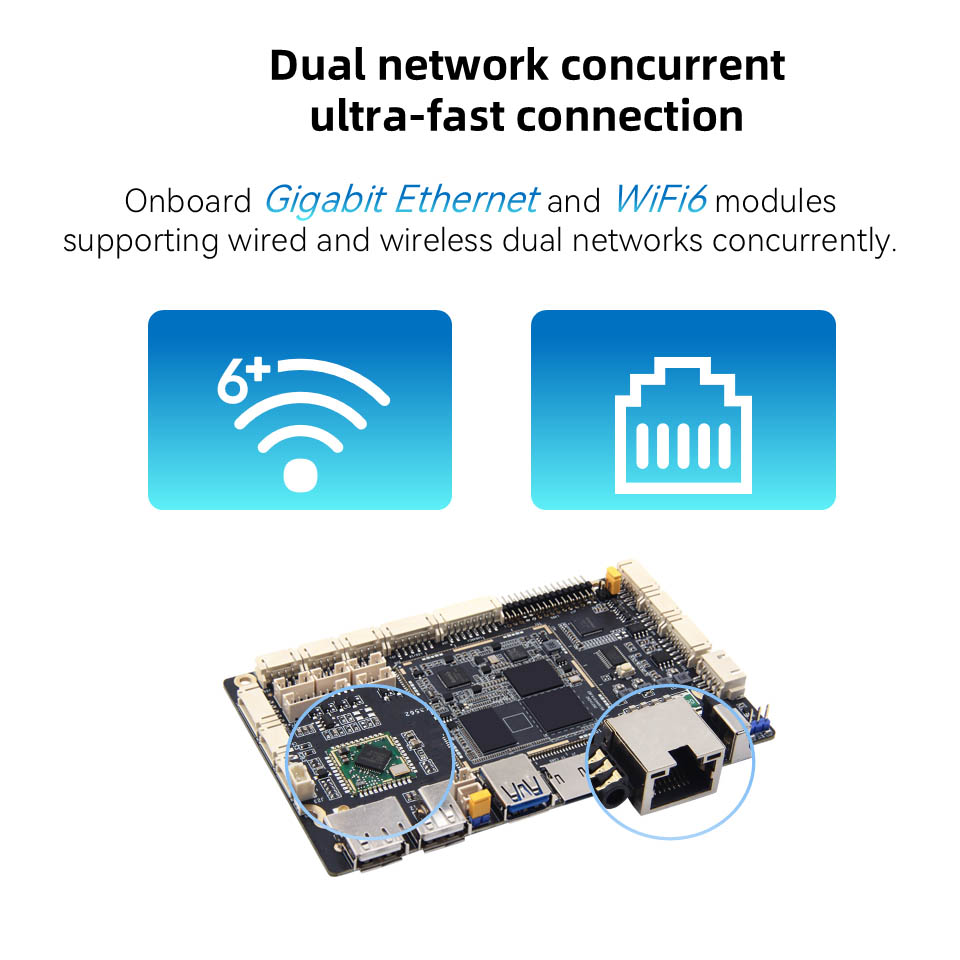

● Gigabit Ethernet Port: Η θύρα Gigabit Ethernet μπορεί να παρέχει αποτελεσματική, σταθερή και ευέλικτη υποστήριξη δικτύου για εμπορικά πίνακες προβολής και άλλο εξοπλισμό

● Αξιοπιστία εμπορικής ποιότητας: Σταθερή υποστήριξη Android/Linux, προσαρμοσμένη για συσκευές ψηφιακής σήμανσης 24/7 και AIT Edge.

● Επίσημη υποστήριξη Εικόνες λειτουργικού συστήματος: όπως Android, Debian και Ubuntu, το οποίο μπορεί να εφαρμοστεί σε περισσότερα από 6 διαφορετικά περιβάλλοντα εφαρμογών.

Γιατί να μας επιλέξετε;

Εξαιρετικό υλικό: τροποποιήστε ελεύθερα το baseboard-χωρίς εμπόδια αδειοδότησης.

Τεχνική υποστήριξη: ηλεκτρονική τεχνική υποστήριξη για την επιτάχυνση της ανάπτυξης και βοήθειας για ενσωματώσεις OEM/ODM.

Οικονομικά αποδοτική: έτοιμη λύση με ταχύτερη ώρα στην αγορά από τους ανταγωνιστές.

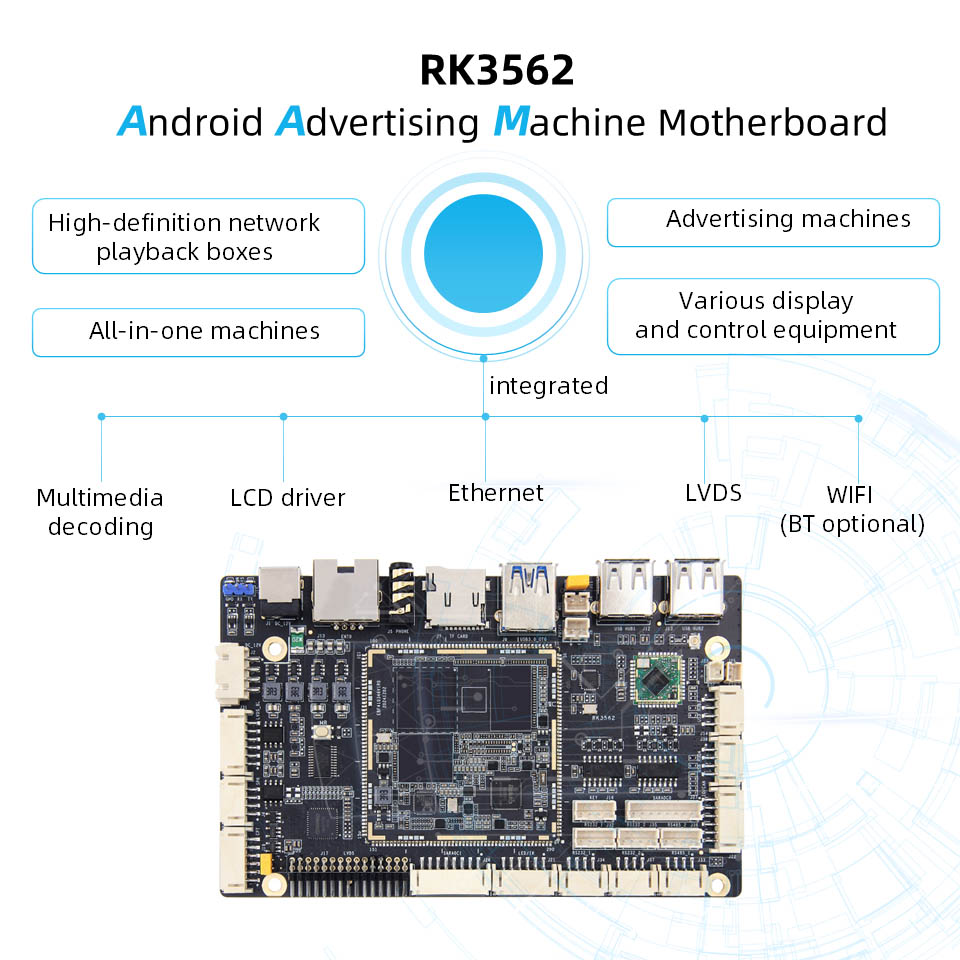

Εφαρμογές: Διαδραστικά περίπτερα, διαφημιστές, κιβώτια ζωντανής ροής, εμπορική προβολή διαφήμισης all-in-one, ζωντανή μηχανή εκπομπής

Παράμετροι προϊόντος:

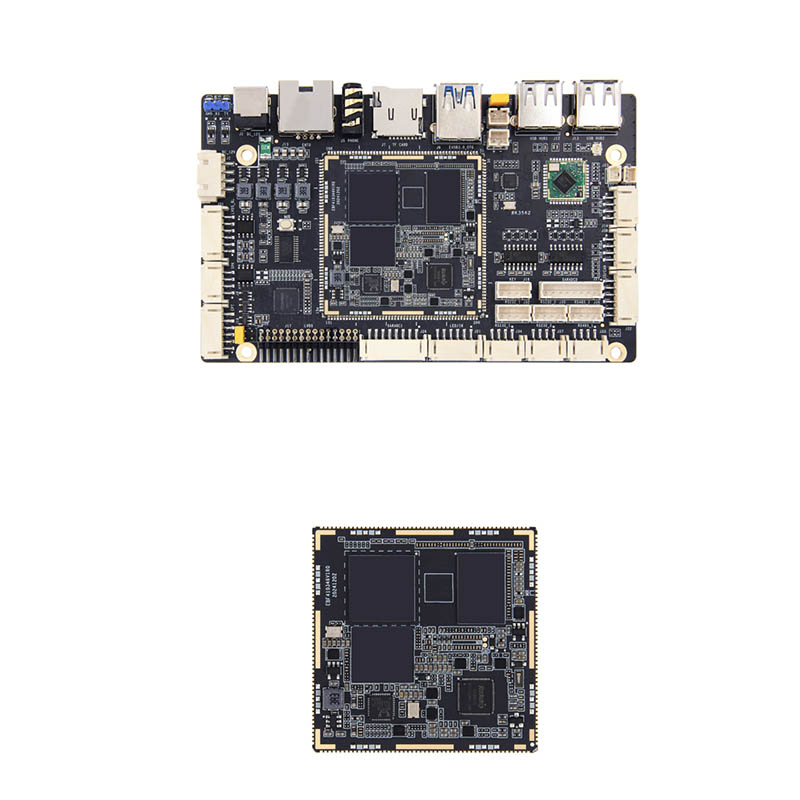

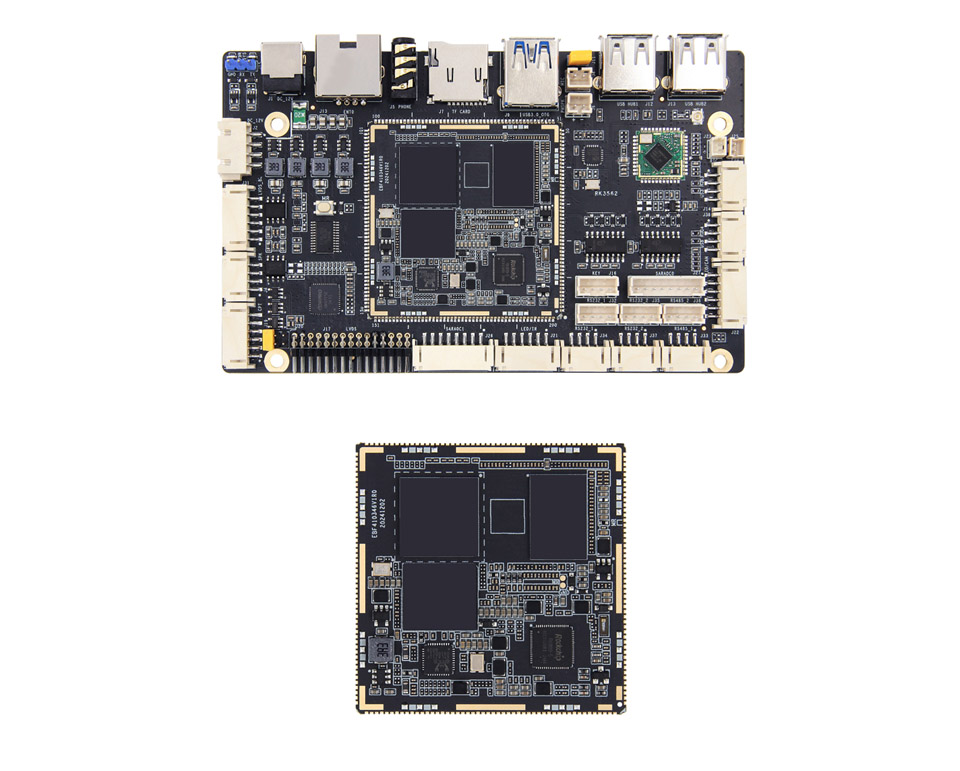

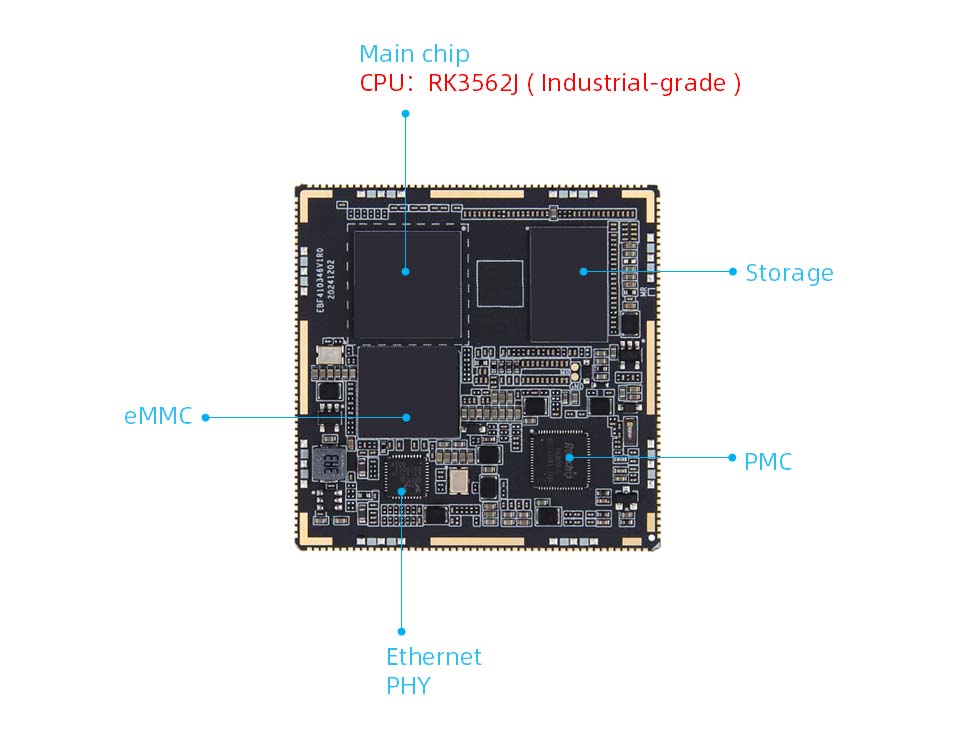

RK3562J Core Board Hardware διαμόρφωση

● Κύριο τσιπ

Μοντέλο: RK3562/RK3562J

CPU: Quad-Core Cortex-A53, μέχρι 2.0GHz

GPU: Mali-G52

NPU: 1TOPS Computing Power (βιομηχανική ποιότητα RK3562J χωρίς NPU)

● Μνήμη: 1/2/4/8GB, LPDDR4/4X (προσαρμόσιμη)

● Αποθήκευση: 8/32/64/128GB, EMMC (προσαρμόσιμη)

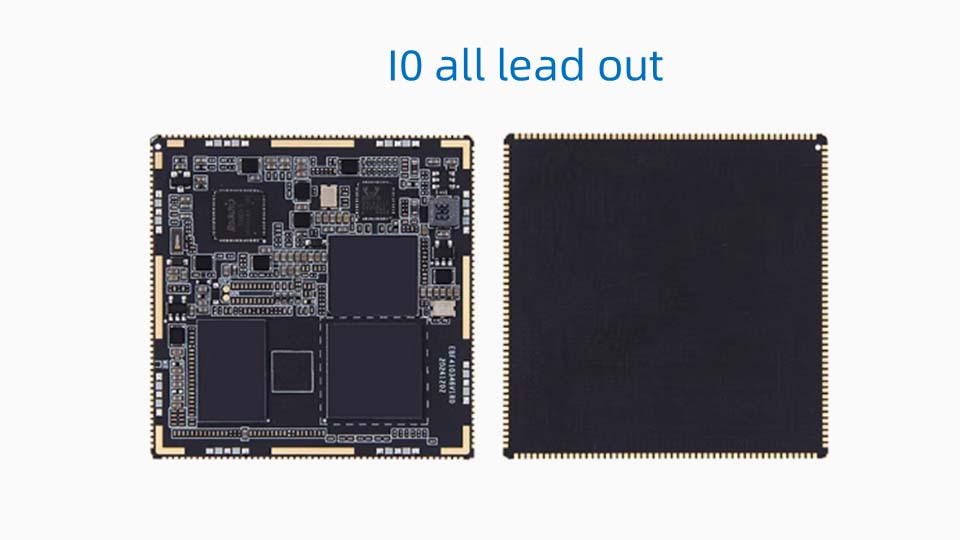

● Διεπαφή: Διεπαφή οπών σφραγίδων, 10 πλήρεις οδηγοί

● PCB: 8 στρώματα, σχεδιασμός χρυσού μαύρου βύθισης

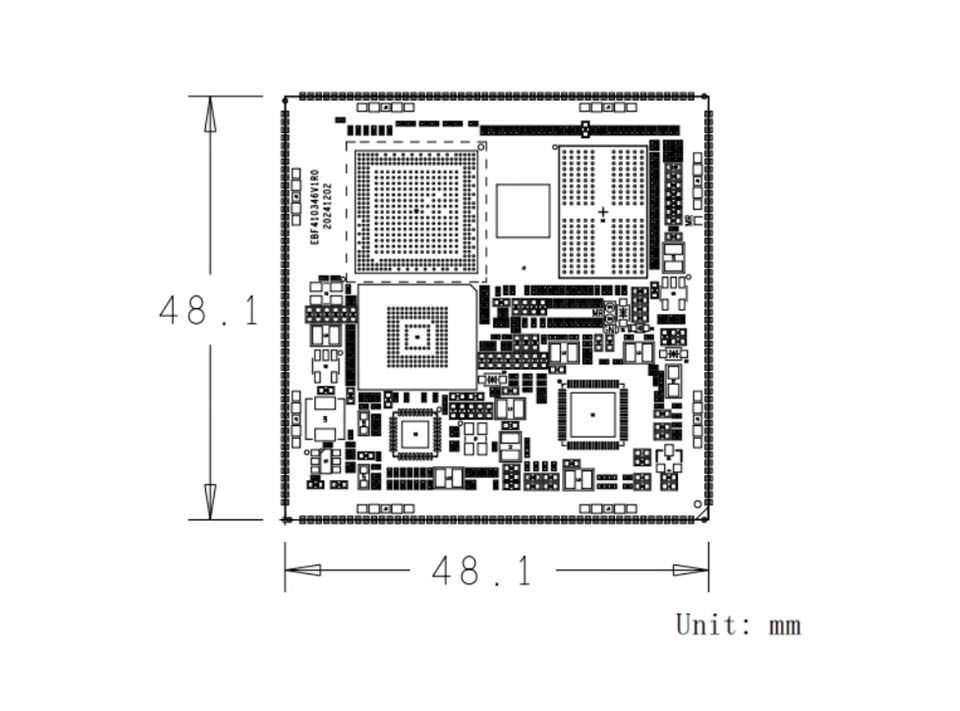

● Μέγεθος: 48.1*48.1mm

Ακροδέκτες

● IO: 86 καρφίτσες GPIO, συμπεριλαμβανομένου 1 διαφορικού ρολογιού, καρφίτσες 3 κουμπιών και 1 πείρος ελέγχου ισχύος

● Θύρα δικτύου: 1 Gigabit Ethernet

● Σειριακή θύρα: 10

● 12C: 6

● SPI: 3

● Μπορεί: 2

● ADC: 13

● PWM: 15

● 12S: 2

● USB3.0 OTG: 1

● USB2.0 Host: 1

● Κάμερα: mipics12lane*4

● SDMMC: 2

● SPK: 1

● Έξοδος ήχου: 1

● MIC: 1

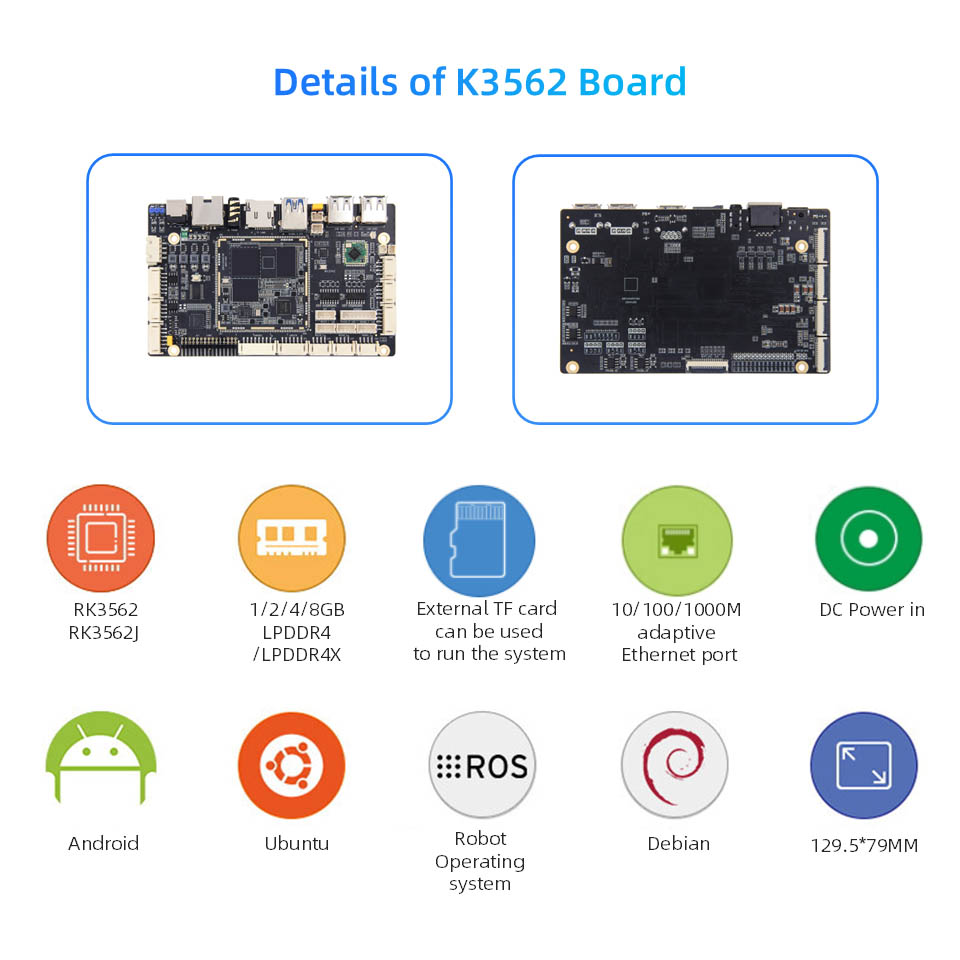

Rk3562j Μητρική πλακέτα διαμόρφωση υλικού

● Κύριο τσιπ:

Μοντέλο: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Κύρια συχνότητα έως 2.0GHZGPU: Mali-G52NPU: 1TOPS Computing Power (βιομηχανική ποιότητα RK3562J χωρίς NPU)

● Μνήμη: 1/2/4/8GB, LPDDR4/4X (προσαρμόσιμη)

● Αποθήκευση: 8/32/64/128GB, EMMC (προσαρμόσιμη)

● Διεπαφή τροφοδοσίας: DC 12V@2A DC είσοδος

● Ethernet: Gigabit Network Port*1, υποστηρίζει το ποσοστό μετάδοσης δεδομένων 10/100/1000Mbps

● LVDS: 2*15PIN LVDS Screen Interface*1

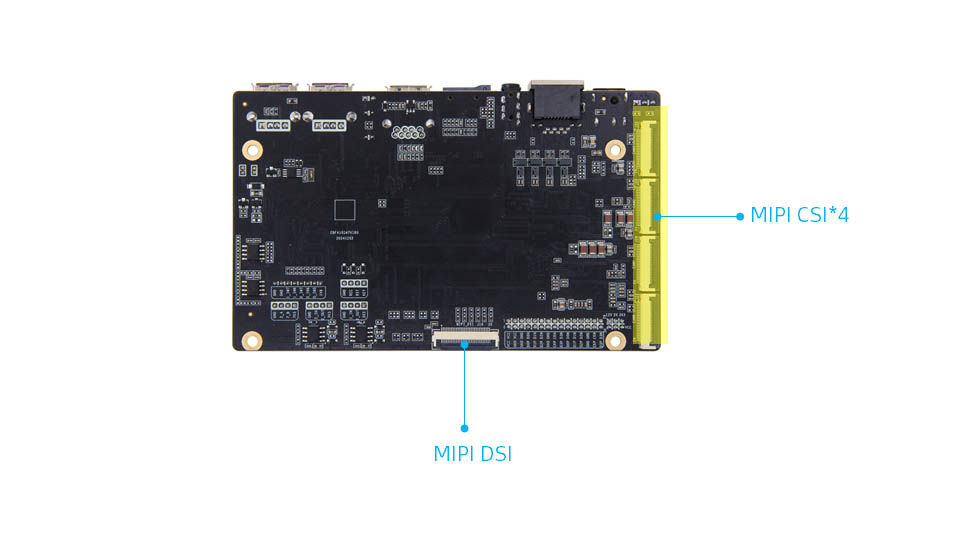

● Η διασύνδεση οθόνης MIPI-DSI: MIPI*1, η διεπαφή MIPIDSI και LVDS επαναχρησιμοποιούνται και η προεπιλογή είναι να συνδεθείτε στην οθόνη LVDS. Εάν επιλέξετε να συνδεθείτε στο Mipidsi, πρέπει να αλλάξετε την αντίσταση

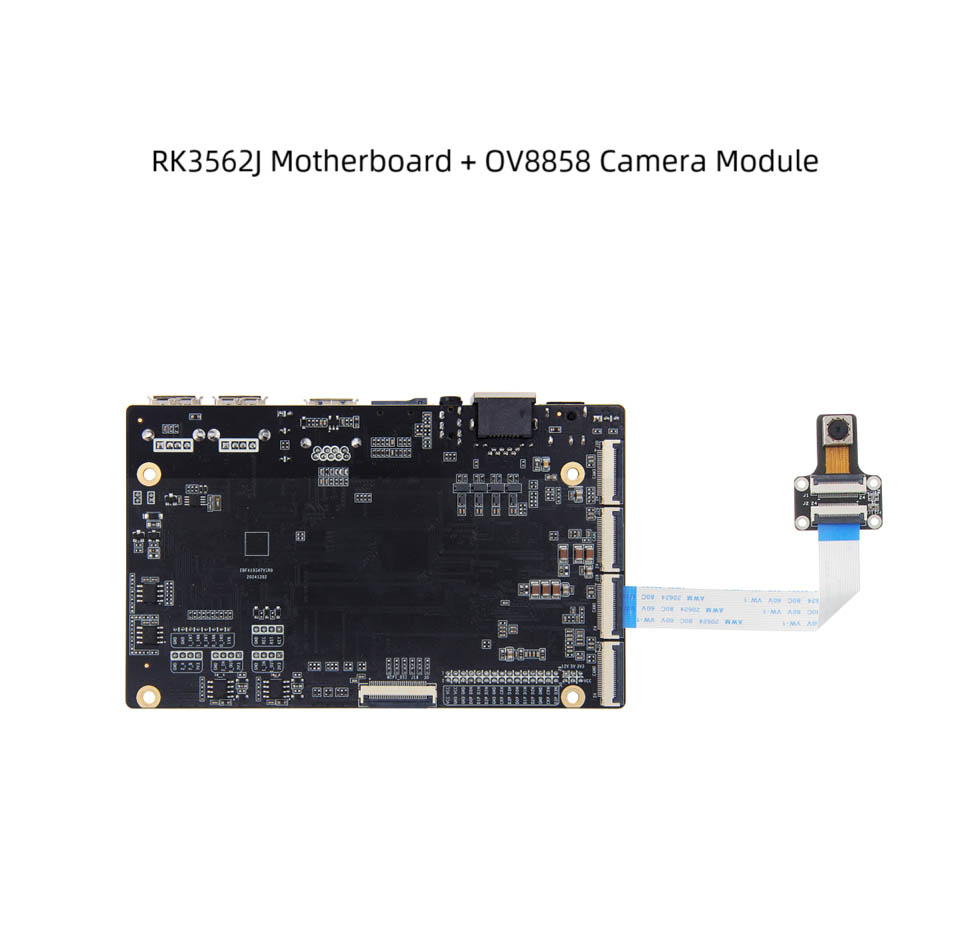

● MIPI-CSI: Διεπαφή κάμερας MIPI*4, μπορεί να συνδεθεί στην κάμερα IMX415/OV8858 του καταστήματος (ο προεπιλεγμένος συνδυασμός είναι η κάμερα OV8858)

● Χωμική οθόνη αφής: Διεπαφή οθόνης αφής LVDS*1

● ΕΠΙΧΕΙΡΗΣΗ LCD: Διεπαφή οπίσθιου φωτισμού LVDS*1

● Διεπαφή τροφοδοσίας οθόνης: Διεπαφή επιλογής τάσης LVDS*1

● USB2.0: Διεπαφή διανομής USB*4

● USB3.0: Διεπαφή USB OTG*1, προεπιλογή είναι λειτουργία συσκευής, η λειτουργία μπορεί να επιλεγεί μέσω του καλύμματος Jumper

● WIFI: Ενότητα WiFi6, μοντέλο: AIC8800D40L

● Κάρτα κάρτας TF: Υποστήριξη της κάρτας Micro SD (TF) Για να ξεκινήσετε το σύστημα, έως και 512GB
