Allwinner H618 Core Board

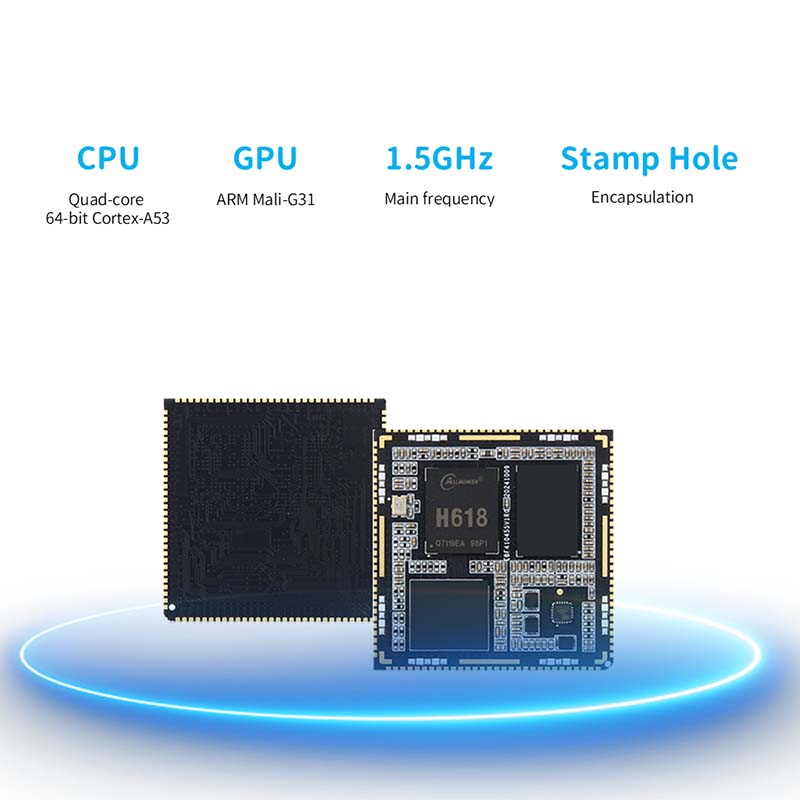

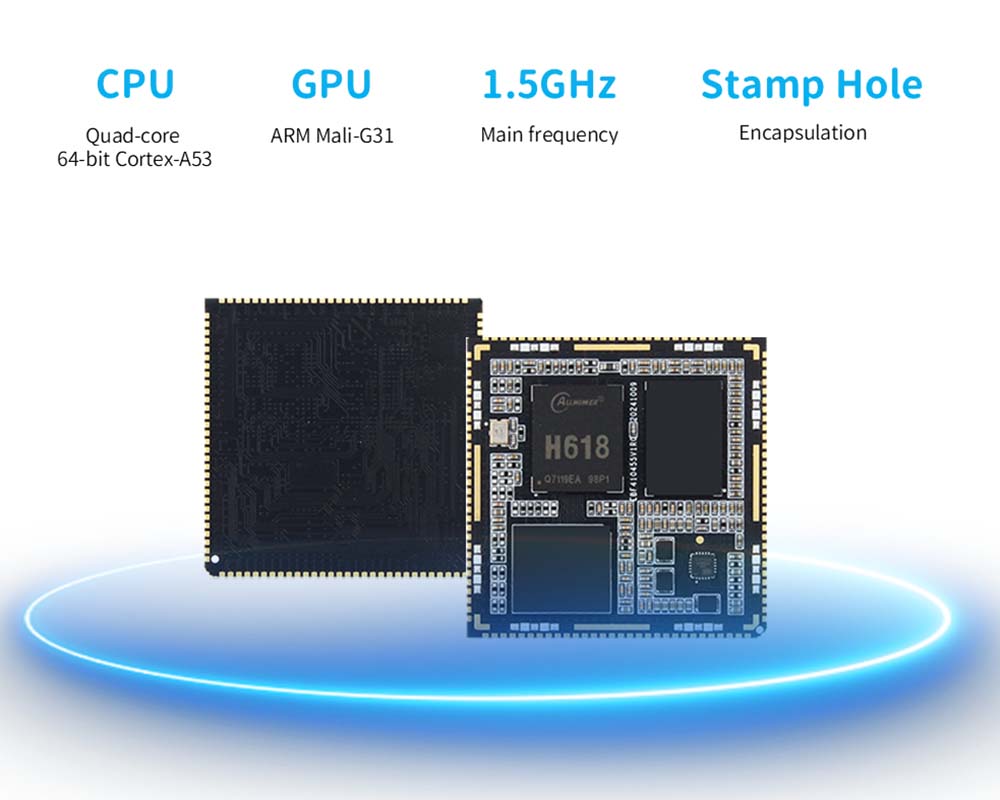

● Αυτή η πλακέτα πυρήνα οπών A1 (TP-A1CS) χρησιμοποιεί το Allwinner H618 ως το κύριο τσιπ, ο επεξεργαστής Cortex-A53 64-bit, η κύρια συχνότητα 1,5GHz, η ολοκληρωμένη Mali-G31GPU, με πλούσιες διασυνδέσεις ήχου και βίντεο, μπορούν να χρησιμοποιηθούν ευρέως σε κιβώτια τηλεόρασης, έξυπνες οθόνες και άλλους τομείς.

● Υποστηρίζει την κωδικοποίηση και την αποκωδικοποίηση πολλαπλών μορφών βίντεο, υποστηρίζει έως και 8K@24fps H.265 αποκωδικοποίηση και 4K@25fps H.264 κωδικοποίηση και υποστηρίζει έξοδο εμφάνισης 4K@60fps HDMI.

● Παρέχει δύο επιλογές μνήμης και αποθήκευσης, μνήμη LPDDR4 προαιρετικά 2GB/4GB, αποθήκευση EMMC 3 επιλογές 8GB/32GB.

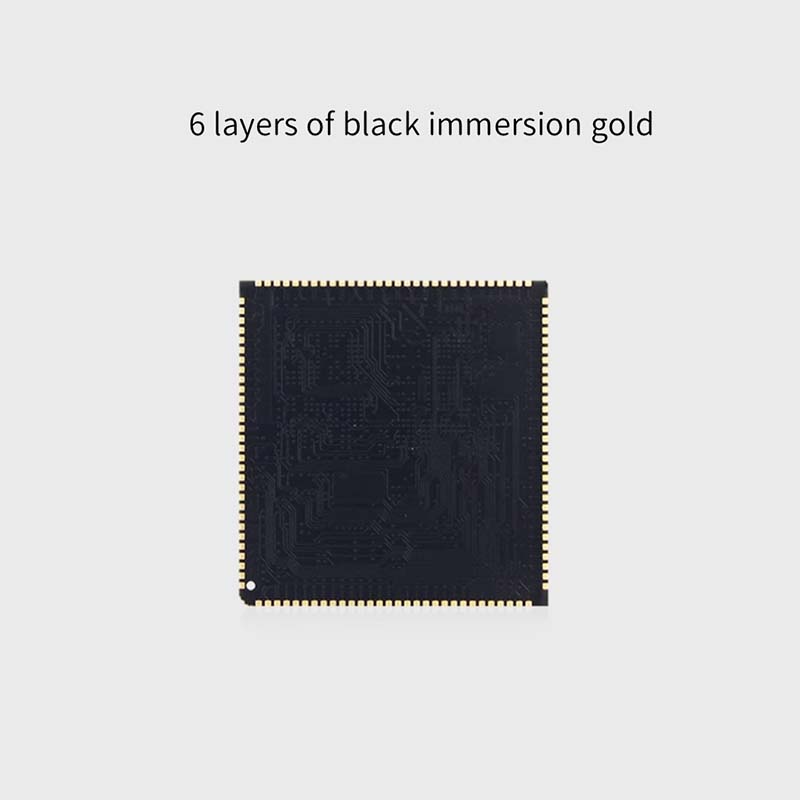

● υιοθετώντας σχεδιασμό διασύνδεσης οπών σφραγίδων, ο πίνακας είναι μόνο 40*40mm σε μέγεθος, μικρό και εξαιρετικό, με 6 στρώματα μαύρου χρυσού βύθισης. Εκτός από το DDR, το λεωφορείο EMMC, LRADC, i0 είναι πλήρως οδηγημένο

● Η περιφερειακή διασύνδεση είναι πλούσια και ο πυρήνας οδηγεί έξω από το USB OTG/Host, I2CSPI, PWM, I2S, HDMI, UART και άλλες διεπαφές μέσω σύνδεσης οπών σφραγίδων.

● Επισήμως υποστηρίζει τις εικόνες λειτουργικού συστήματος Android TV, Debain, Ubuntu και μπορεί να εφαρμοστεί σε περισσότερα από 6 διαφορετικά περιβάλλοντα εφαρμογών.

● Η αντιστοίχιση Wildfire Luban Cat A110 Ολόκληρη η πλακέτα παρέχει σεμινάρια και κιτ ανάπτυξης οδηγών SDK και οι πληροφορίες είναι πλήρως ανοιχτή πηγή, το οποίο είναι βολικό για τους χρήστες να χρησιμοποιούν και δευτερογενή ανάπτυξη.

H618 Core Board Parameters

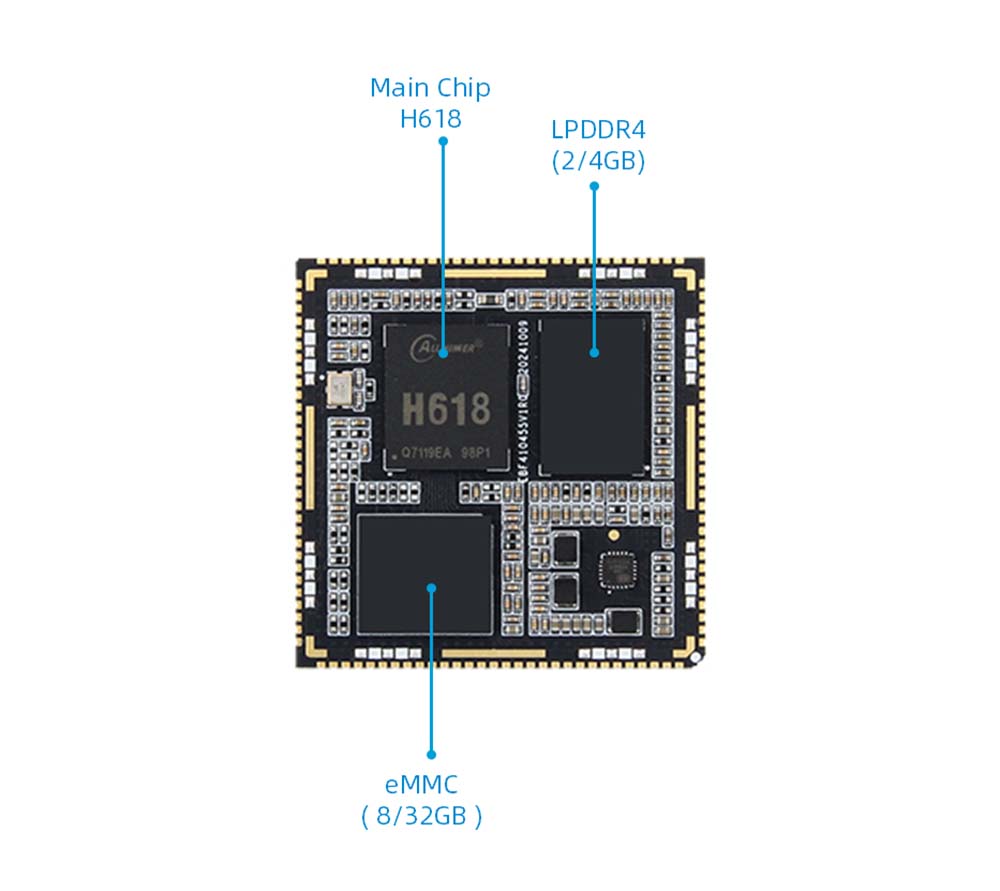

● Κύριο τσιπ: Allwinner H618

● CPU: 4-core 64-bit Cortex-A53

● COPP: ARM Malizo-G31

● Μνήμη: Ενσωματωμένο LPDDR4, 2/4GB

● Αποθήκευση: EMMC, 8/32GB, υποστηρίζει το σύστημα εκκίνησης EMMC

● Διεπαφή: Εκτός από το DDR, EMMC Bus, LRADC, 10 πλήρεις οδηγοί, συμπεριλαμβανομένου του GPI088, συμπεριλαμβανομένων 8 USB αφιερωμένου, 1 ap reset reset pin, 1 enable bluetooth, 1 wifi enable, 1 κουμπί fel

● PCB: 6 στρώματα, σχεδιασμός χρυσού εμβάπτισης

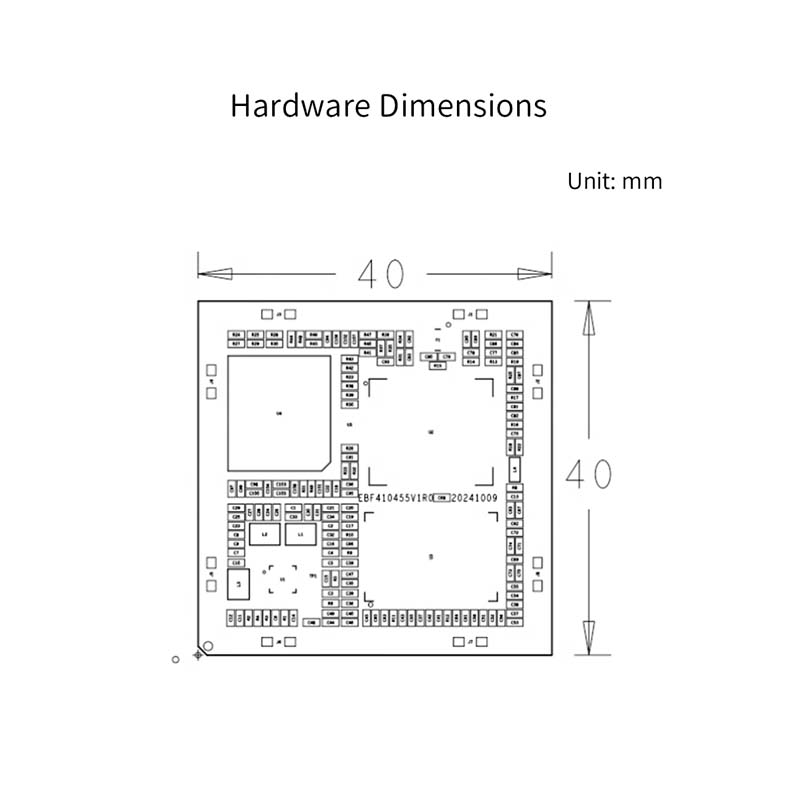

● Μέγεθος: 40*40mm

Διασύνδεση σήματος

● Θύρα δικτύου: 1 Gigabit Ethernet

● JTAG: 1

● Ήχος: 1, αριστερά και δεξιά κανάλια

● Σειριακή θύρα: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12S: 3

● USB OTG: 1

● USB Host: 3

● HDMI: 1

● SD: 1

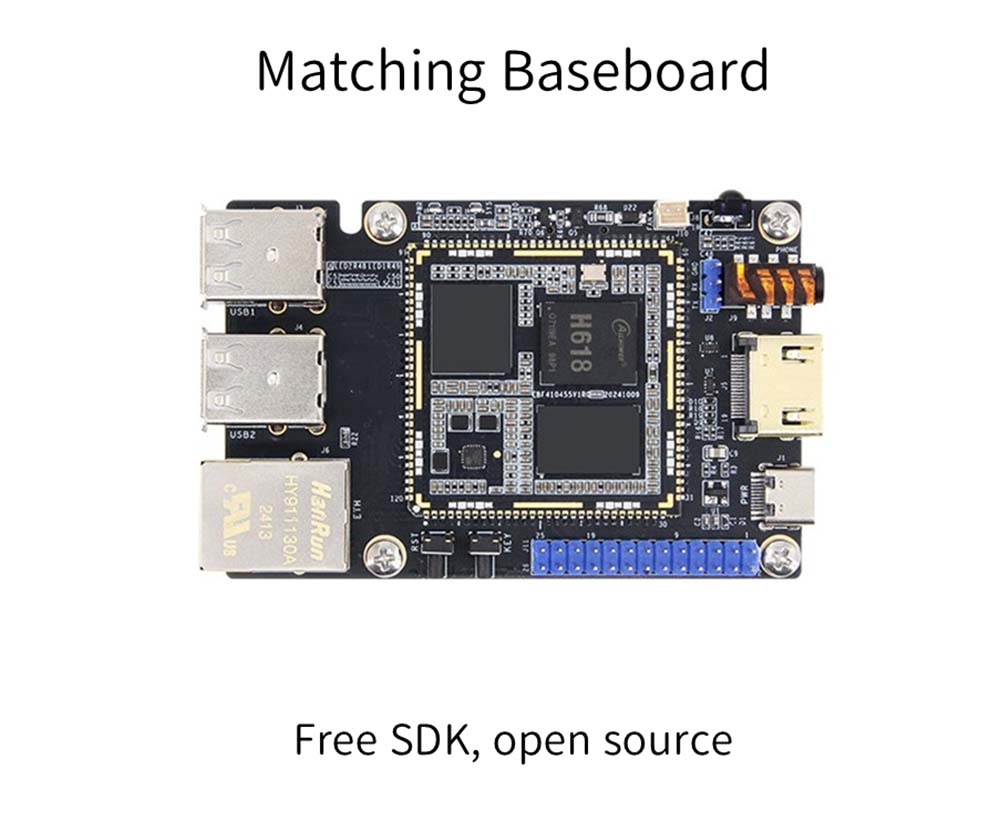

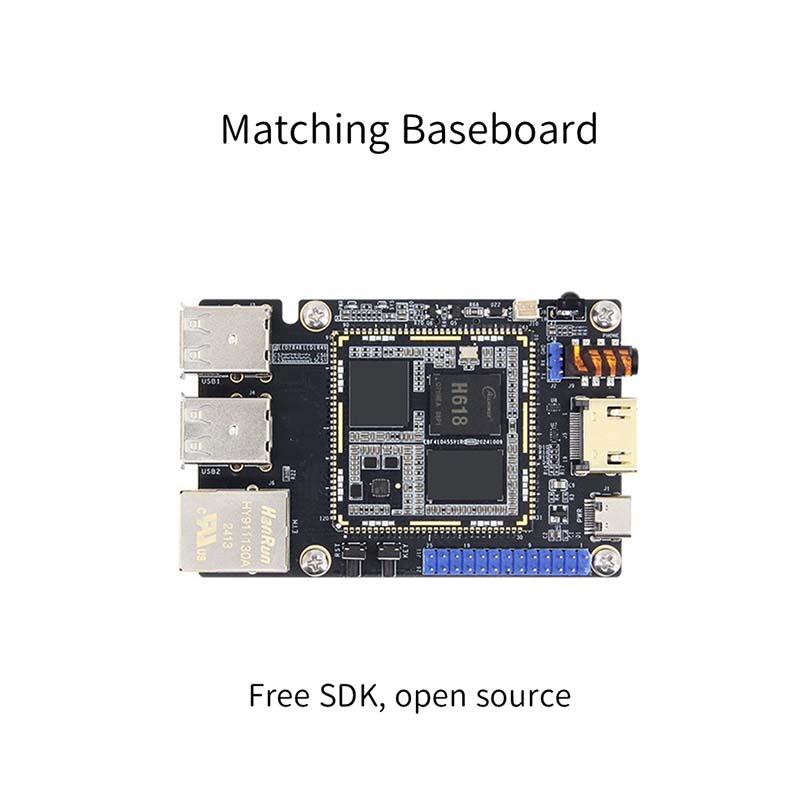

Η αντιστοίχιση baseboard είναι διαθέσιμη

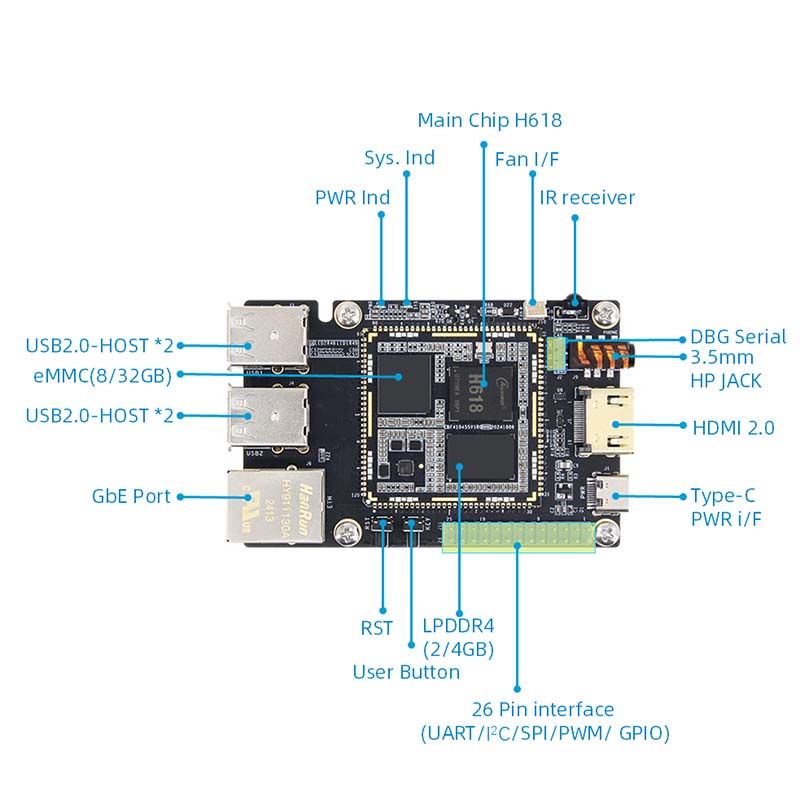

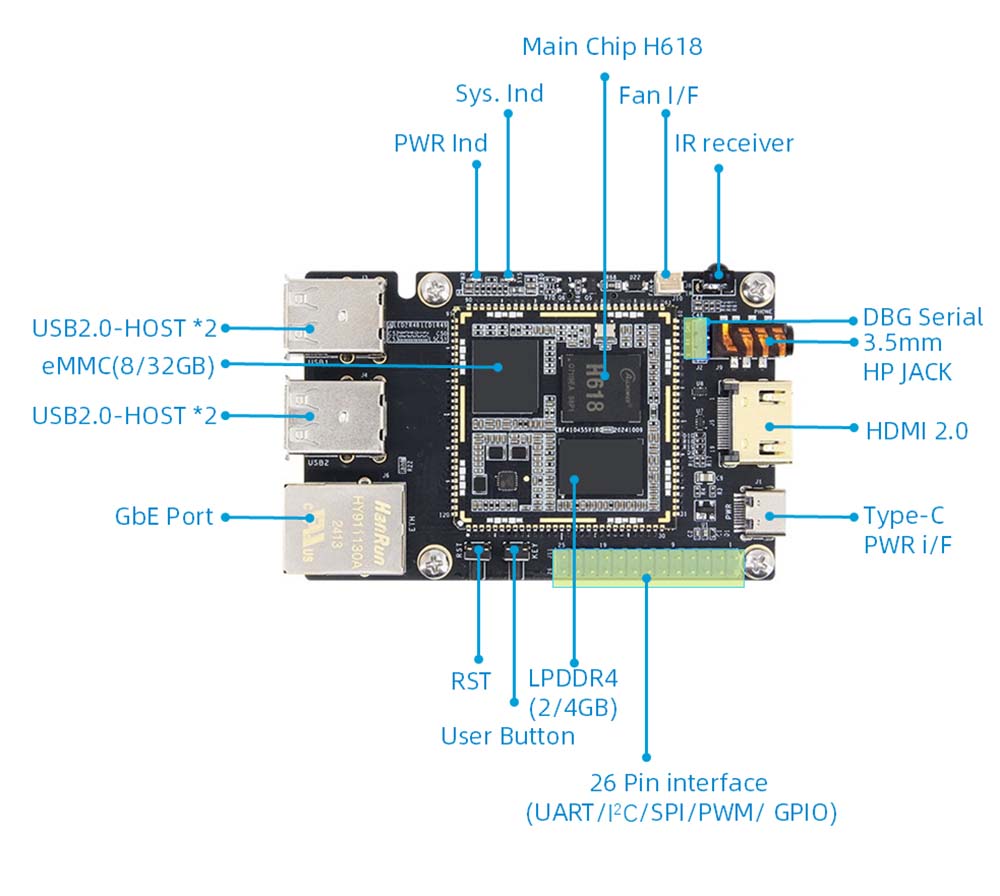

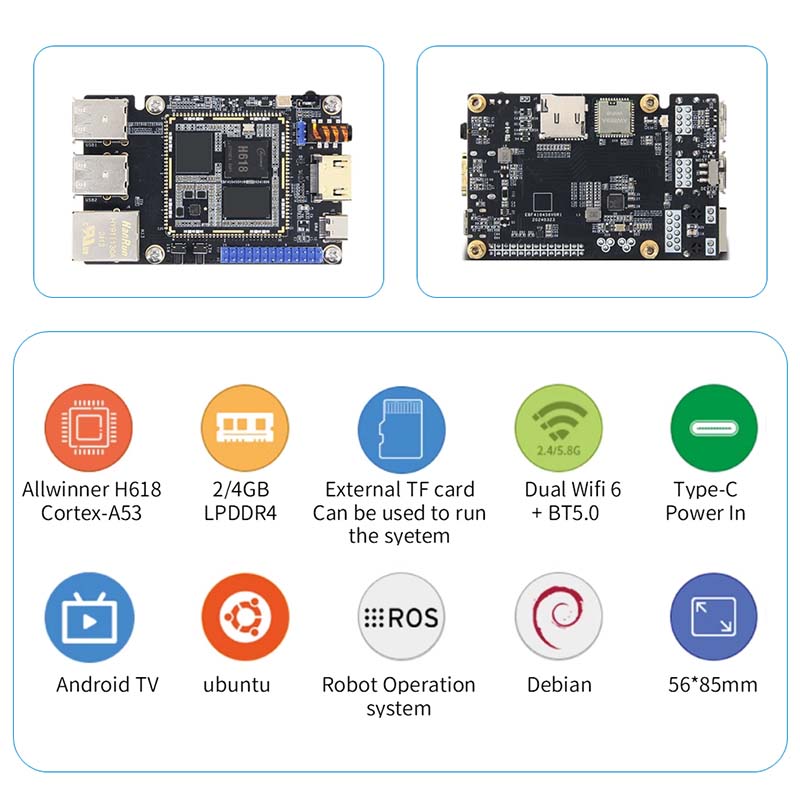

H618 Παράμετροι υλικού μητρικής πλακέτας

1. CPU: Κύριο τσιπ: Allwinner H618, 4-core 64-bit Cortex-A53

2. GUU: MM G31 MP2

3. Μνήμη: Ενσωματωμένο LPDDR4, 2/4GB

4. Αποθήκευση: EMMC, 8/32GB, υποστηρίζει το σύστημα εκκίνησης EMMC

5. Διεπαφή ισχύος: 5V@3A DC Εισαγωγή, Interface Type-C, μπορεί επίσης να χρησιμοποιηθεί για την καύση εικόνων

6.

7. USB2.0: USB Host Type-A Interface*4

8. Διακόπτης επιλογής USB-OTG: HOST Όταν μεταβείτε στον τύπο Α, συσκευή όταν μεταβείτε στον τύπο-C

9. HDMI: HDMI2.0 Διεπαφή οθόνης*1, υποστηρίζει το 1920x1080@60fps κάτω από το σύστημα Linux και το 4096x2160@60fps στο σύστημα Android TV System

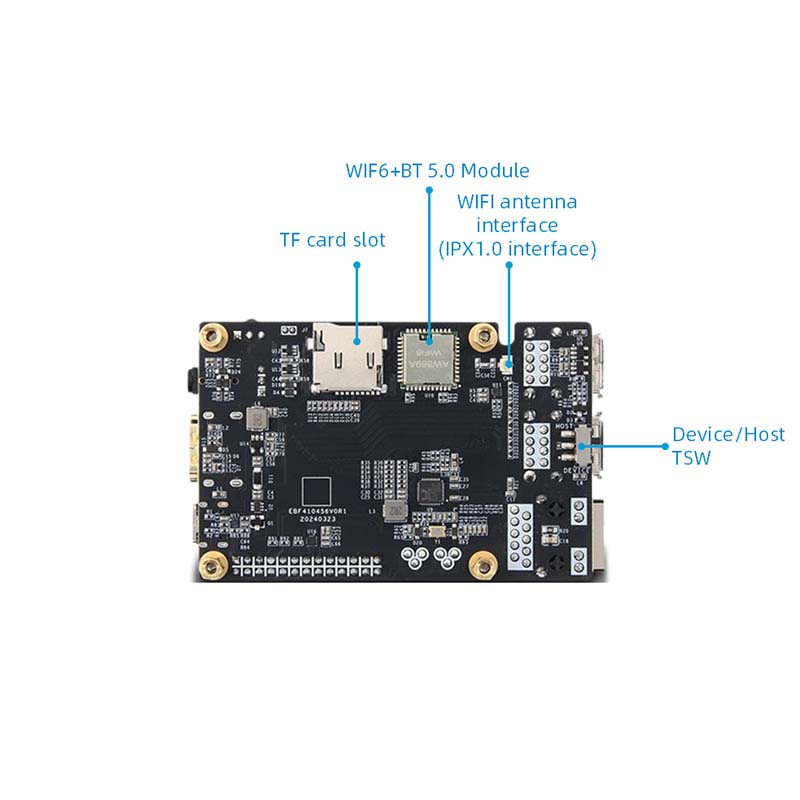

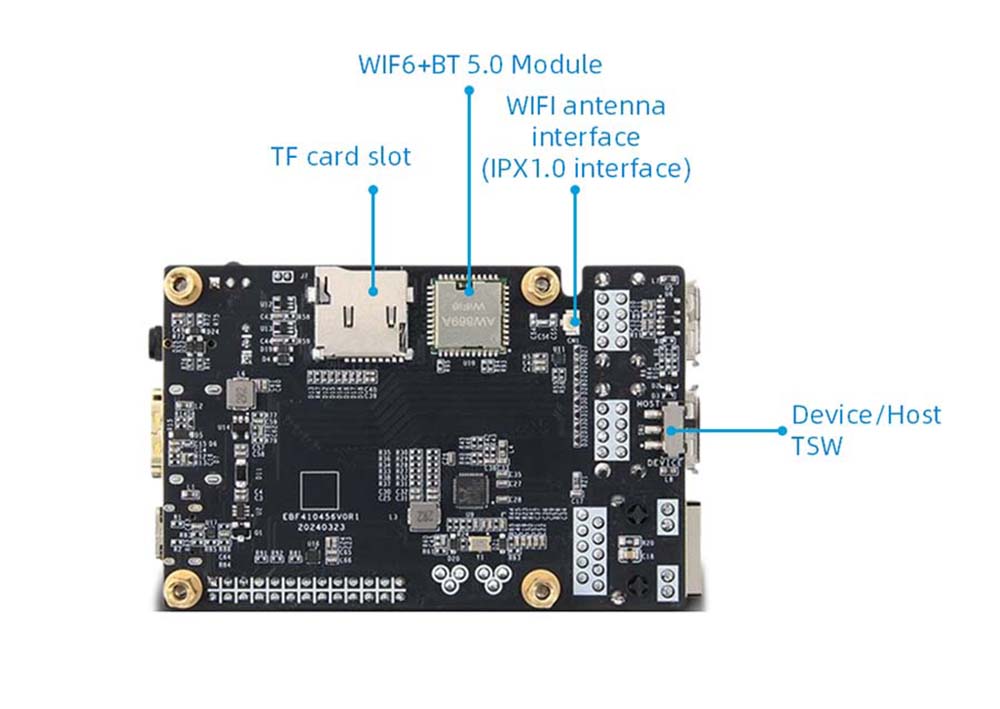

10. WiFi+Bluetooth: Υποστήριξη ενσωμάτωσης 2.4g/5.8g διπλής ζώνης WiFi6+BLE5.0, Μοντέλο: AW869A

11. Διεπαφή κάρτας TF: SD3.0 Interface, υποστηρίζει μέχρι 512GB, υποστηρίζει το σύστημα εκκίνησης καρτών TF

12. I0 Interface: 26 pin 2.54 Pin Interface, υποστηρίζει GPIO, SPI, I2C, UART, PWM Λειτουργίες

13. Σειριακή θύρα εντοπισμού σφαλμάτων: προεπιλεγμένη παράμετρος 115200-8-N-1

14. Ήχος: διασύνδεση ακουστικών 3.5mm*1;

15. Κουμπί: Επαναφορά κουμπί*1, κουμπί χρήστη*1

16. LED: Δείκτης ισχύος*1; Δείκτης συστήματος "1

17. Υπέρυρων δέκτη: Υποστήριξη συνάρτησης τηλεχειριστηρίου υπέρυθρης ακτινοβολίας

18. Διεπαφή ανεμιστήρα: Υποστήριξη εγκατάστασης 5V ανεμιστήρα για διάχυση θερμότητας

19. Μέγεθος: 56*85mm
