Rockchip RK3588 Core Board Board για επιβίβαση

Χαρακτηριστικά RKK3588

 Προηγμένη διαδικασία 8nm, αρχιτεκτονική 64-bit, υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας

 ARM Mali-G610 MC4 GPU, αφιερωμένη μονάδα επιτάχυνσης γραφικών 2D

 6TOPS NPU, επιτρέποντας διάφορα σενάρια AI

 Κωδικοποίηση και αποκωδικοποίηση βίντεο 8K, έξοδος οθόνης 8K

 Ενσωματωμένες διεπαφές πολλαπλών οθόνης, υποστήριξη οθόνης πολλαπλών οθόνης

 Δυνατότητες επεξεργασίας σούπερ εικόνας, 48MP ISP, υποστήριξη για πολλαπλές εισόδους κάμερας

 Πλούσες διεπαφές υψηλής ταχύτητας (PCIE, TYPE-C, SATA, GIGABIT Ethernet), Εύκολο στην επέκταση

 Android και Linux OS

Παραμέτρους προϊόντος

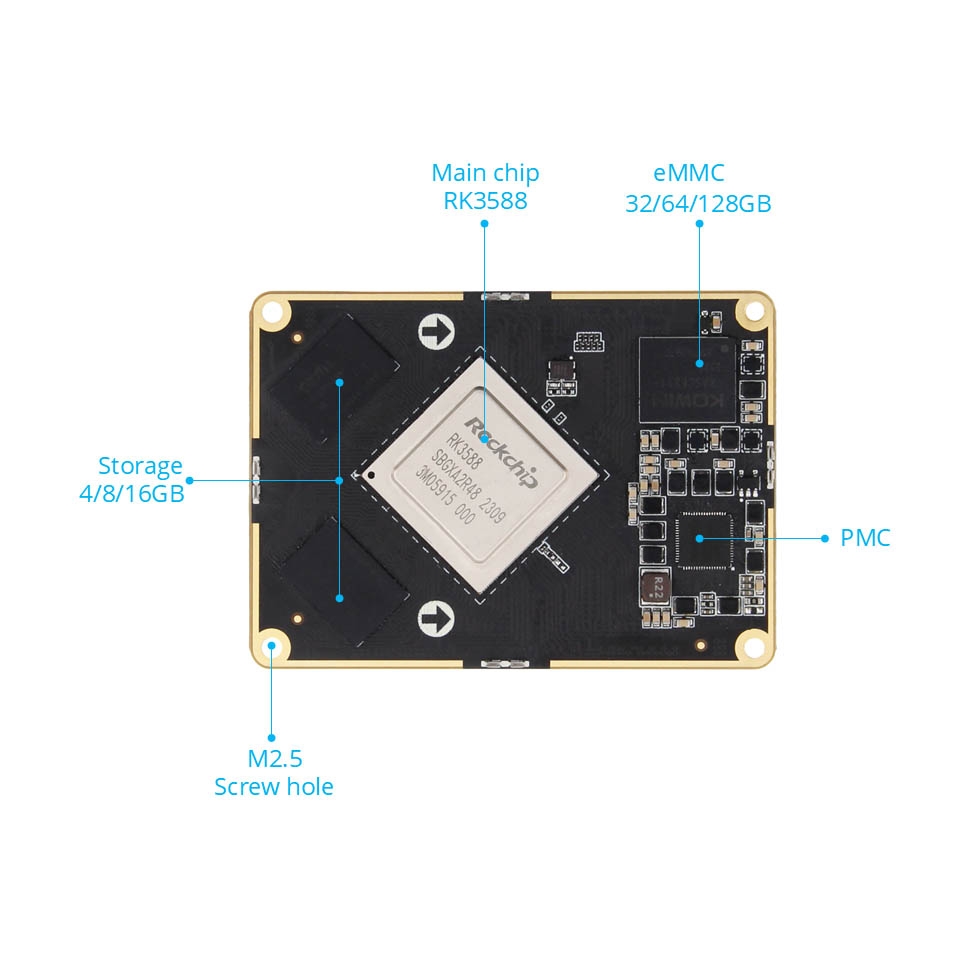

RK3588 Core Board Parameters

 Σύνδεσμος: αρσενικός σύνδεσμος: DF40C-100DP-0.4V (51) θηλυκό σύνδεσμο: DF40C-100DS-0.4V (51)

 Κύριο τσιπ: RK3588 (Quad-Core A76 + Quad-Core A55, Mali-G610, 6TOPS Computing Power) BTB οδηγεί σε 400 ακίδες, 0,5mm απόσταση, οδηγεί σε όλα τα i0

 Μνήμη: 4/8/16GB, LPDDR4/4x

 Αποθήκευση: 32/64/128GB.EMMC

RK3588 Παράμετροι Baseboard

 Σύνδεσμος: αρσενικό: DF40C-100DP-0.4V (51) Γυναίκα: DF40C-100DS-0.4V (51)

 Διεπαφή ισχύος: 12V@2A DC INPUT, DC Interface*1; Διεπαφή εξόδου ισχύος*1

 Ethernet: θύρα δικτύου Gigabit*2, Υποστήριξη 10/100/1000Mbps Ραιμία μετάδοσης δεδομένων

 HDMI: HDMI12.0 είσοδος*1, έως 3840x2160@60fps; HDMI2.1 Έξοδος*2, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες, μέγιστη ανάλυση 7680x4320@60Hz (ανάλυση 8K)

 Η διασύνδεση οθόνης MIPI-DSI: MIPI*2 (μπροστά*1, πίσω*1), μπορεί να συνδεθεί σε οθόνη Wildfire MIPI, υποστηρίζει πολλαπλές οθόνες με άλλες οθόνες. ΜΕΓΑΛΗ ΛΕΙΤΟΥΡΓΙΑ MIPI Μέγιστη ανάλυση 1920*1080@60Hz

 MIPI-CSI: MIPI Camera Interface*6 (Front*3, Back*3), μπορεί να συνδεθεί σε κάμερα Wildfire Mipi

 USB2.0: USB-Hosttype-A Interface*3

 USB3.0: Διασύνδεση USB-OTGTYPE-A*1; Διεπαφή τύπου C*1, μπορεί να χρησιμοποιηθεί για καύση υλικολογισμικού, υποστηρίζει το πρωτόκολλο DP1.4

 Διεπαφή PCLE: Διεπαφή μίνι πύλη*1, μπορεί να χρησιμοποιηθεί με κάρτα δικτύου WiFi πλήρους ύψους ή μισού ύψους, μονάδα 4G ή άλλη μονάδα διεπαφής μίνι πυκνού: διεπαφή PCLE3.0x4*1

 Μ.2 Διεπαφή: M.2ekey Interface*1, Υποστηρίζει m.2 e-κλειδί ασύρματη μονάδα κάρτας δικτύου; M.2 M Πλευρική διασύνδεση*1, υποστηρίζει M.2 M-Key Pcle3.0*4Lanes Προδιαγραφή 2280 σκληρό δίσκο

 Υπόθεση κάρτας TF: Micro SD (TF) Holder*1, υποστηρίζει το σύστημα εκκίνησης καρτών TF, μέχρι 512GB

 Υπόβλεμος κάρτας SIM: SIM Card Holder*1, η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G

 Διεπαφή SATA: Τυπική διεπαφή SATA*1; Interface Power Sata*1, υποστηρίζει την έξοδο 12V

 Μπορεί: μπορεί*2

 ADC: ADC Acquisition Interface*1

 Σχετικά με εντοπισμό θύρας:

 Σχετικά με Debug Serial Port*1 (UART2), προεπιλεγμένη παράμετρος 1500000-8-N-1; UART σειριακή θύρα*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Διεπαφή Jumper*2 2

 Ήχος: Ενσωματωμένο μικρόφωνο μικροφώνου*1; Διεπαφή ηχείων SPK*2, μπορεί να συνδέσει 3W Power Speaker Extput + Inply Microphone 2-σε-1 Διεπαφή*1

 Κουμπί: κουμπί on/off*1; Κουμπί Maskrom*1; Κουμπί ανάκτησης*1; Κουμπί επαναφοράς*

 LED: Δείκτης ισχύος*1; Δείκτης συστήματος*1

 Πυρήργυρος δέκτης: Υποστήριξη συνάρτησης τηλεχειριστηρίου υπέρυθρης ακτινοβολίας

 RTC: RTC Power Socket*1

 Διεπαφή ανεμιστήρα: Υποστήριξη εγκατάστασης 5V ή 12V ψύξη ανεμιστήρα
