Rockchip rk3588 board

Χαρακτηριστικά RKK3588

● Προηγμένη διαδικασία 8nm, αρχιτεκτονική 64-bit, υψηλής απόδοσης, χαμηλή κατανάλωση ενέργειας

● ARM Mali-G610 MC4 GPU, αφιερωμένη μονάδα επιτάχυνσης γραφικών 2D

● 6TOPS NPU, επιτρέποντας διάφορα σενάρια AI

● Κωδικοποίηση και αποκωδικοποίηση βίντεο 8K, έξοδος οθόνης 8K

● Ενσωματωμένες διεπαφές πολλαπλών οθόνης, υποστήριξη οθόνης πολλαπλών οθόνης

● Δυνατότητες επεξεργασίας σούπερ εικόνας, 48MP ISP, υποστήριξη για πολλαπλές εισόδους κάμερας

● Πλούσιες διεπαφές υψηλής ταχύτητας (PCIE, TYPE-C, SATA, Gigabit Ethernet), Εύκολο στην επέκταση

● OS Android και Linux

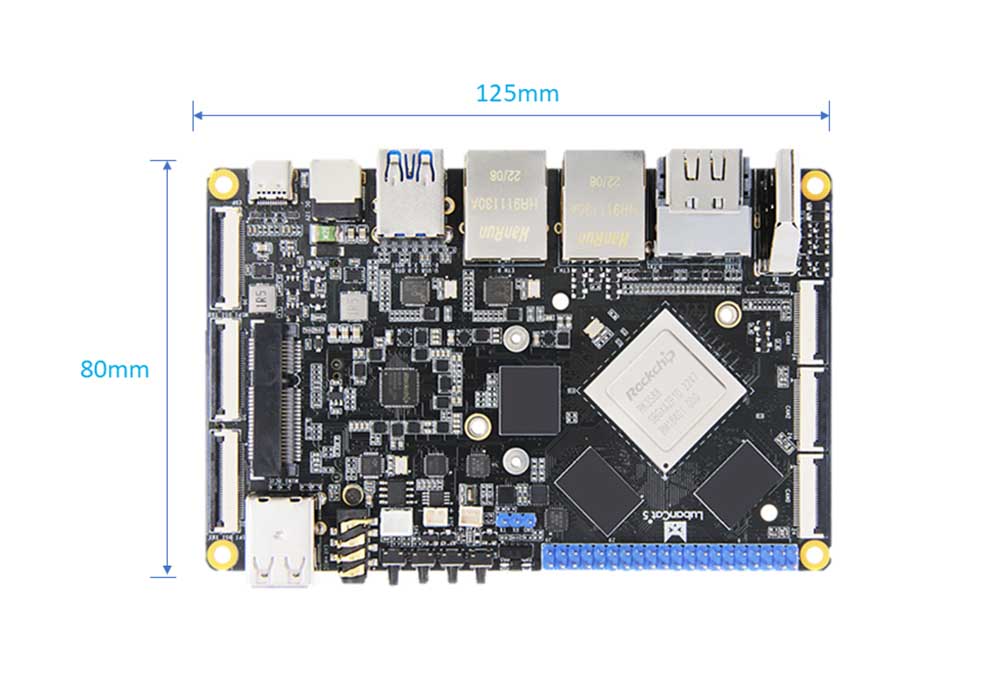

RK3588 Εισαγωγή του συμβουλίου

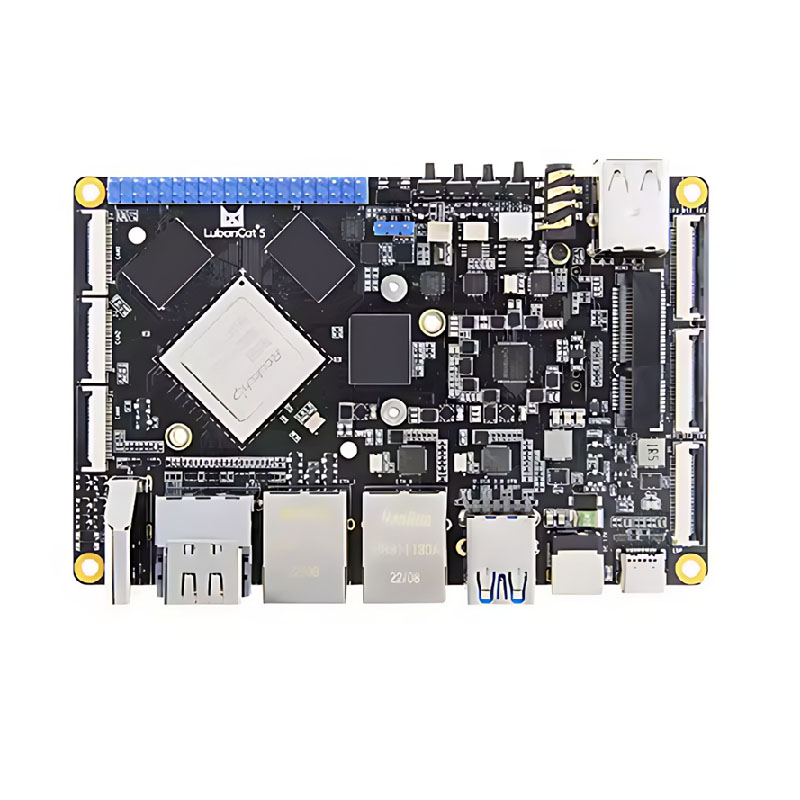

1. TP-5 RK3588 Ο ένας υπολογιστής ενός πίνακα είναι ένας ισχυρός πίνακας ανάπτυξης που μπορεί να χρησιμοποιηθεί ως υπολογιστής μεμονωμένων πλακέτας υψηλής απόδοσης και ενσωματωμένη μητρική πλακέτα για προβολή, έλεγχο, μετάδοση δικτύου, αποθήκευση αρχείων, υπολογιστική άκρη και άλλα σενάρια.

2. Χρησιμοποιήστε το RockChip RK3588 ως το κύριο τσιπ, χρησιμοποιώντας την τεχνολογία Advanced Process 8nm, με την υψηλότερη κύρια συχνότητα έως 2,4GHz, ενσωματώνοντας το τετράτροχο 64-bit Cortex-A76 και το τετράτροχο Cortex-A55 για συνολικά επεξεργαστές οκτώ πυρήνων και ARM Mali-G610 MC4GPU υποστηρίζουν 8K Video Encoding και DecoDing και 8K. Διαθέτει δυνατότητες επεξεργασίας σούπερ εικόνας, υποστηρίζει εισροές πολλαπλών φωτογραφικών μηχανών, υποστηρίζει διαφορική οθόνη πολλαπλών οθονών και διαθέτει ενσωματωμένο ανεξάρτητο NPU για να ενδυναμώσει διάφορα σενάρια AI.

3. Παρέχει μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, ισορροπημένη διαμόρφωση υλικού ενσωμάτωσης και ευρύ φάσμα εφαρμογών.

4. Η ενσωματωμένη ανεξάρτητη NPU διαθέτει υπολογιστική ισχύ μέχρι 6TOPS, επιτρέποντας διάφορα σενάρια AI.

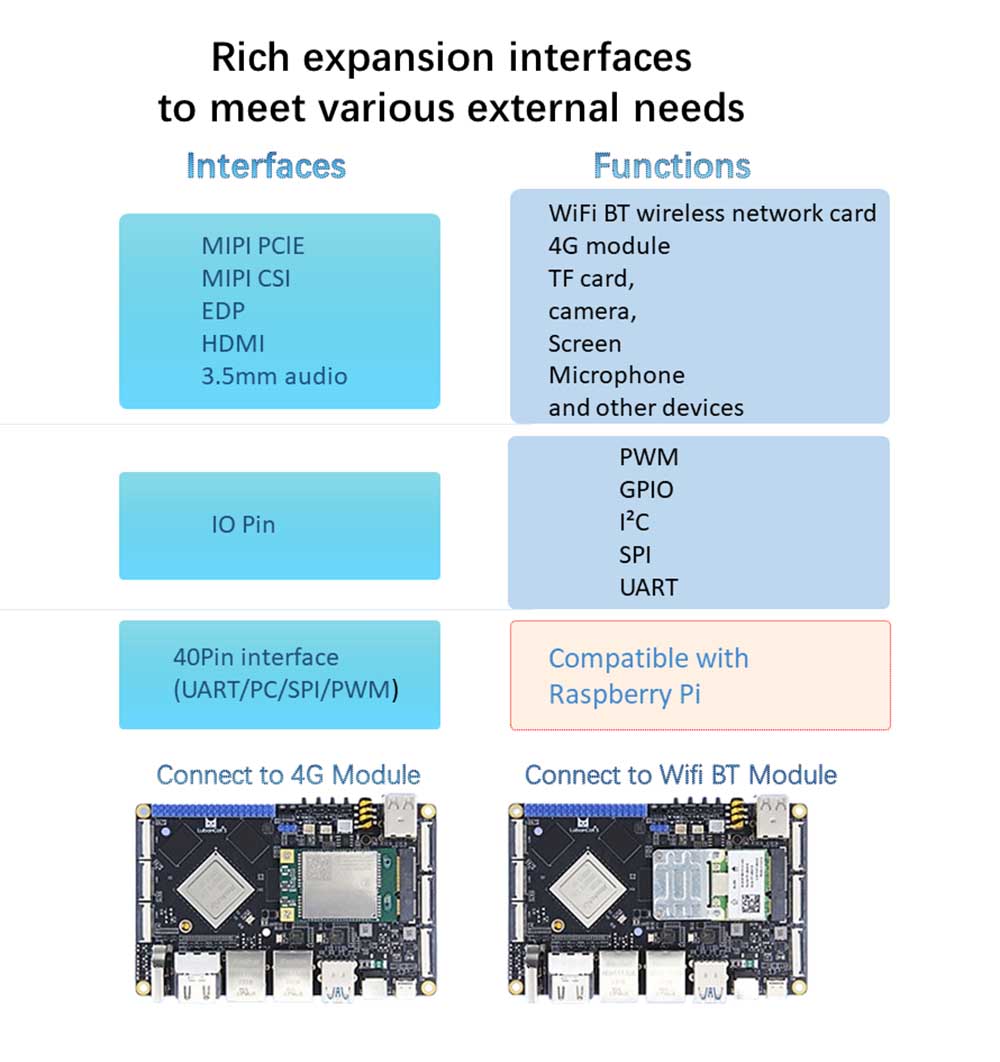

5. Υψηλή ενσωμάτωση, με πλούσιες διεπαφές επέκτασης, εξοπλισμένες με θύρα Gigabit Ethernet, USB3.0, USB2.0, Minipcle, Minihdmi, διεπαφή οθόνης MIPI και διεπαφή κάμερας MIPI, διασύνδεση ήχου, υποδοχή υπέρυθρης υποδοχής.

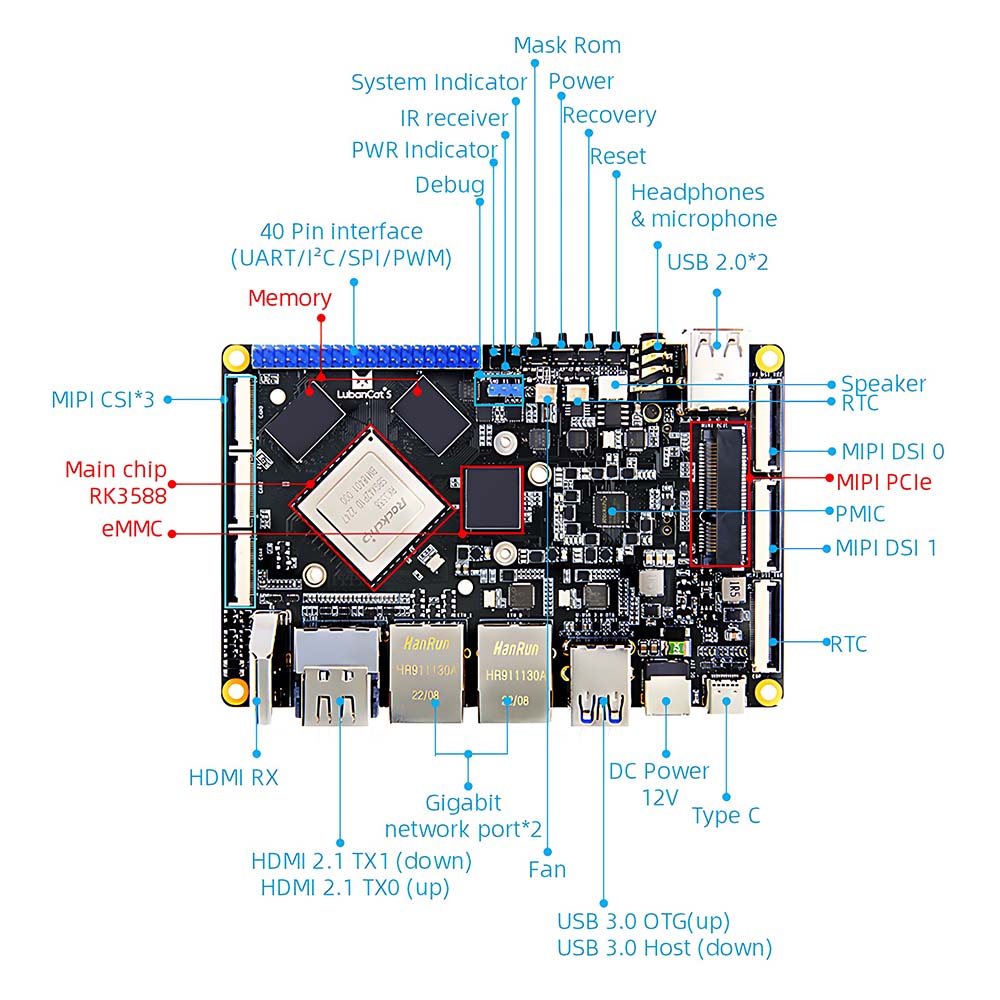

RK3588 Παράμετροι πίνακα

● Διεπαφή ισχύος: 12V@2A DC INPUT, DC5.5*2.1 Διεπαφή

● Κύριο τσιπ: RK3588 (Quad-Core A76+Quad-Core A55, Mali-G610, 6T υπολογιστική ισχύς)

● Μνήμη: 4/8/16GB, LPDDR4X (άλλες απαιτήσεις αποθήκευσης μπορούν να προσαρμοστούν)

● Αποθήκευση: 0/32/64/128GB, EMMC (άλλες απαιτήσεις αποθήκευσης μπορούν να προσαρμοστούν)

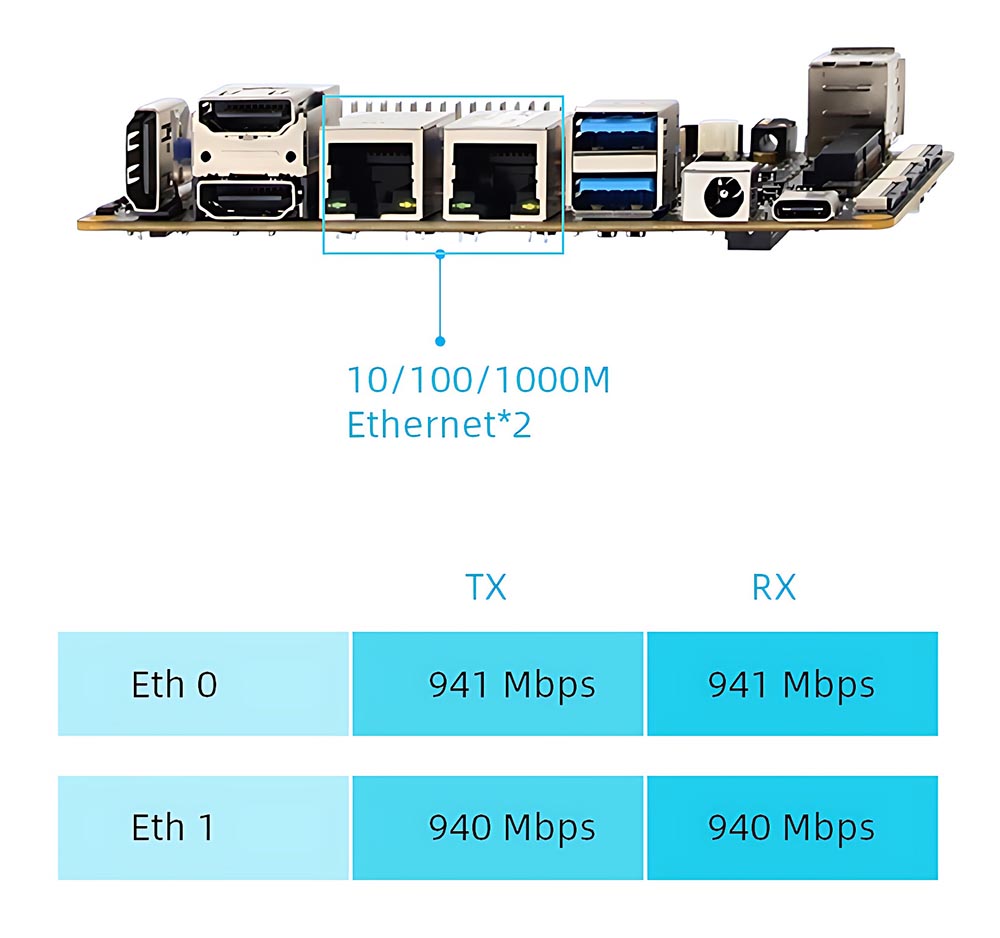

● Ethernet: Gigabit Network Port*2, υποστηρίζει το ποσοστό μετάδοσης δεδομένων 10/100/1000Mbps

● HDMI: HDMI2.0 είσοδος*1, έως 3840x2160@60fps; HDMI2.1 Έξοδος*2, υποστηρίζει την οθόνη πολλαπλών οθόνης με άλλες οθόνες, μέγιστη ανάλυση 7680x4320@60Hz (ανάλυση 8K)

● EDP: Διεπαφή οθόνης EDP*1, υποστηρίζει την οθόνη πολλαπλών οθόνης με άλλες οθόνες, η υψηλότερη ανάλυση είναι 3840x2160@60Hz

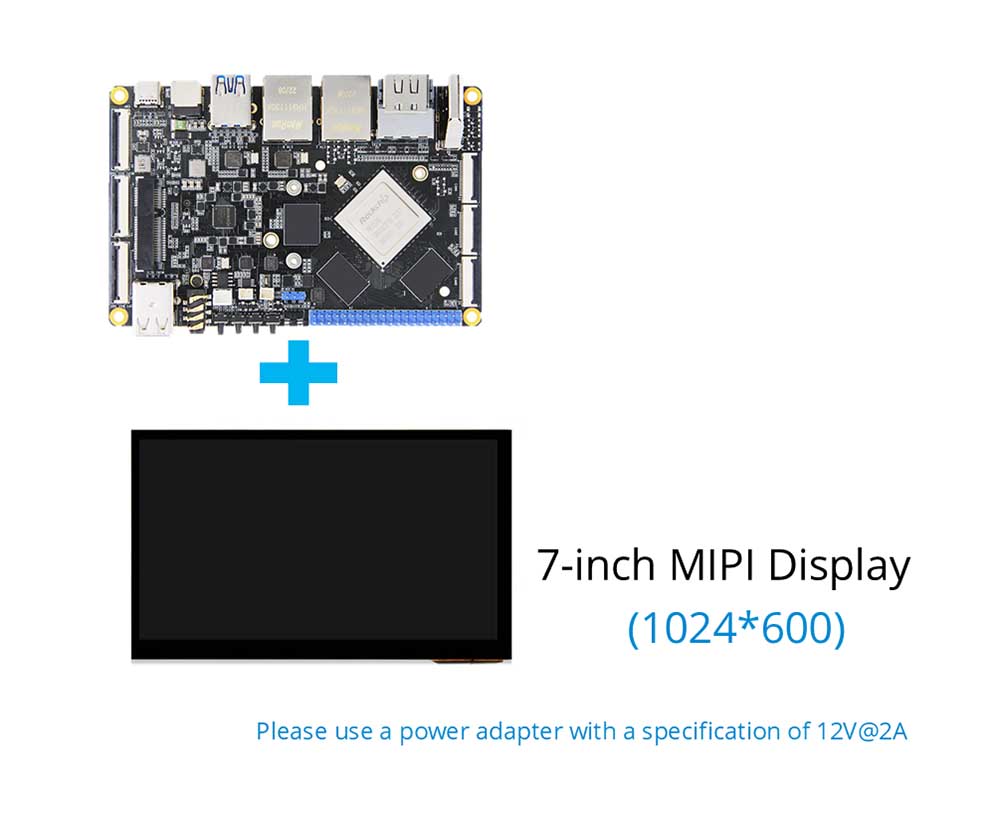

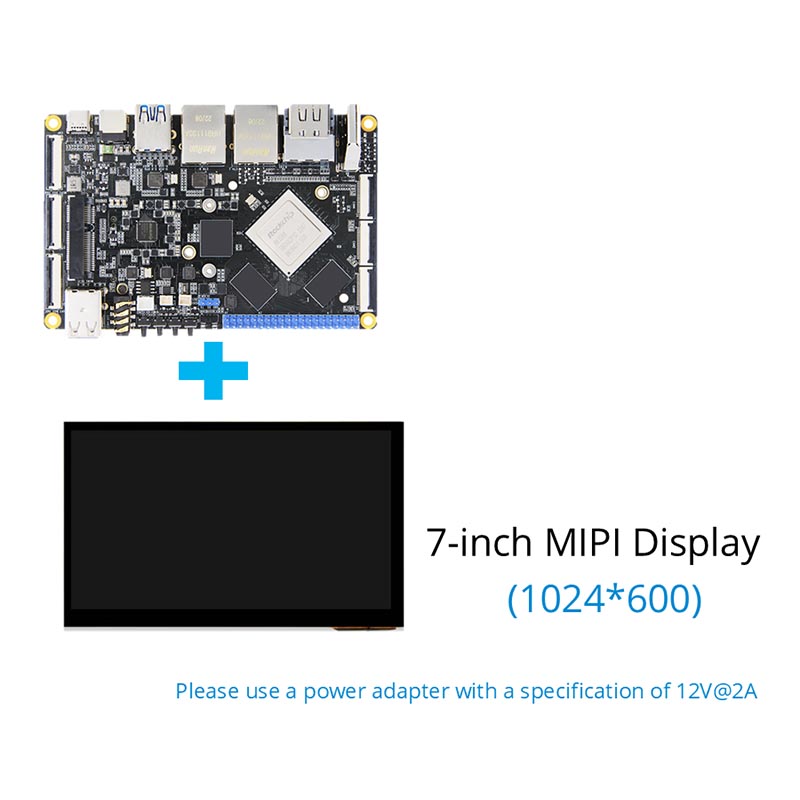

● Διασύνδεση οθόνης MIPI DSI: MIPI*2, υποστηρίζει διαφορική οθόνη πολλαπλών οθονών με άλλες οθόνες: η μέγιστη ανάλυση στη λειτουργία MIPI είναι 1920*1080@60Hz

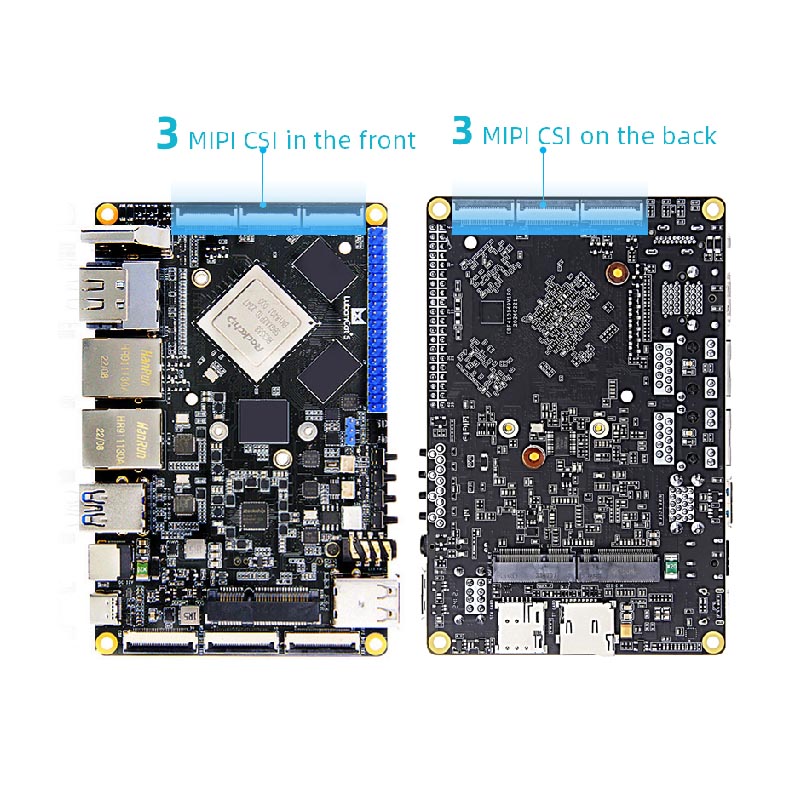

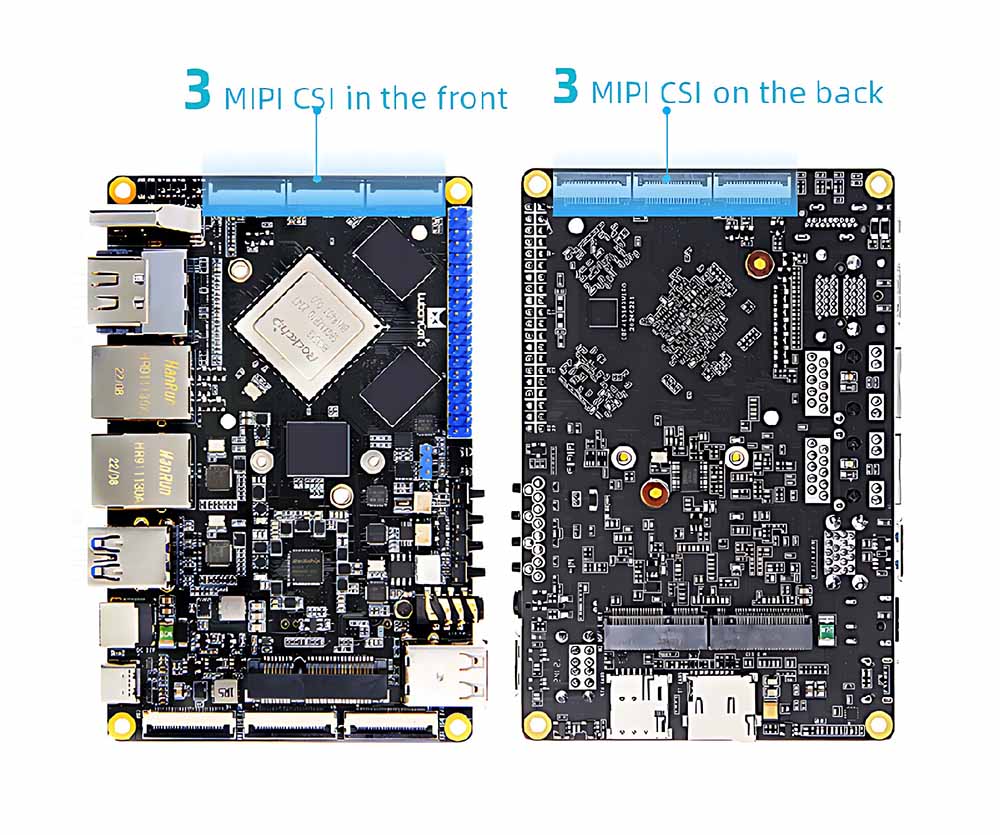

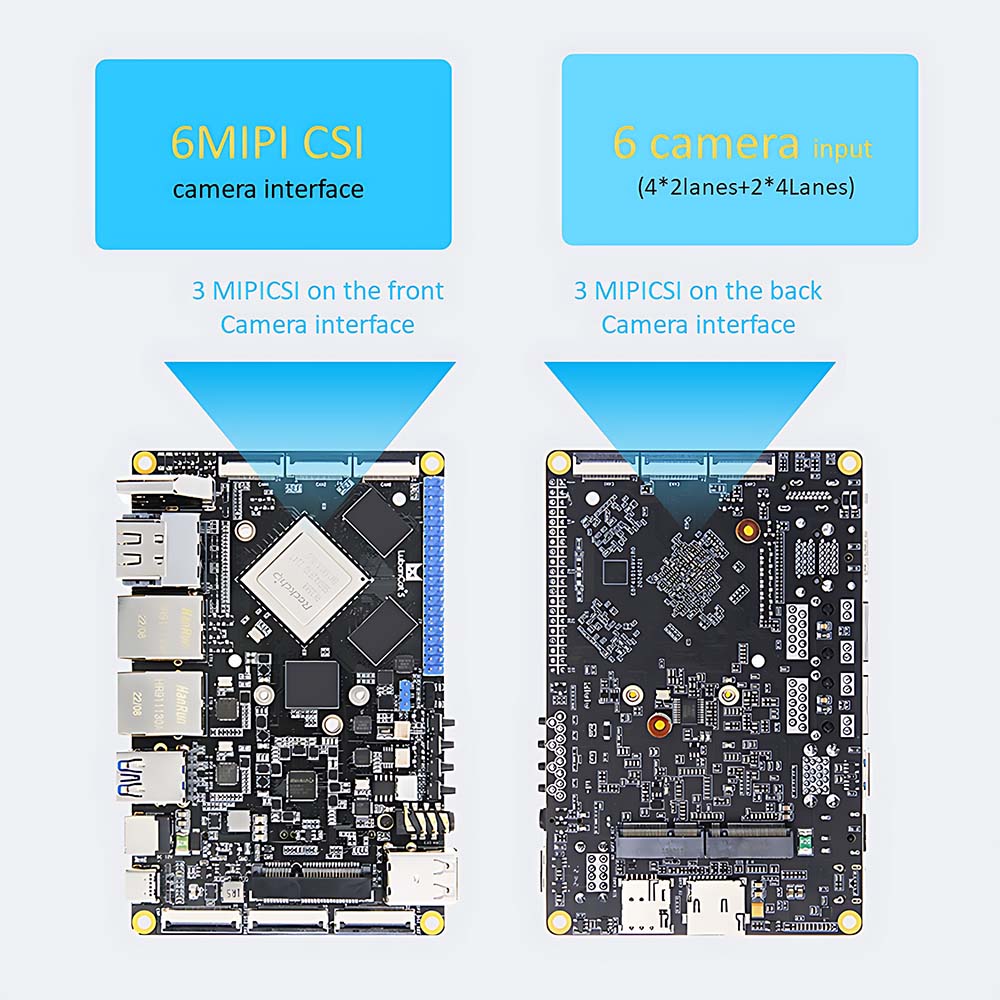

● MIPI CSI: MIPI camera interface*6 (front*3, back*3)

● USB2.0: Διασύνδεση USB-Hosttype-A*1; Διασύνδεση USB-Otgtype-A*1

● USB3.0: Διασύνδεση USB-Hosttype-A*2; Διεπαφή USB-Otgtype-C*1, μπορεί να χρησιμοποιηθεί για καύση υλικολογισμικού, υποστηρίζει το πρωτόκολλο DP1.4

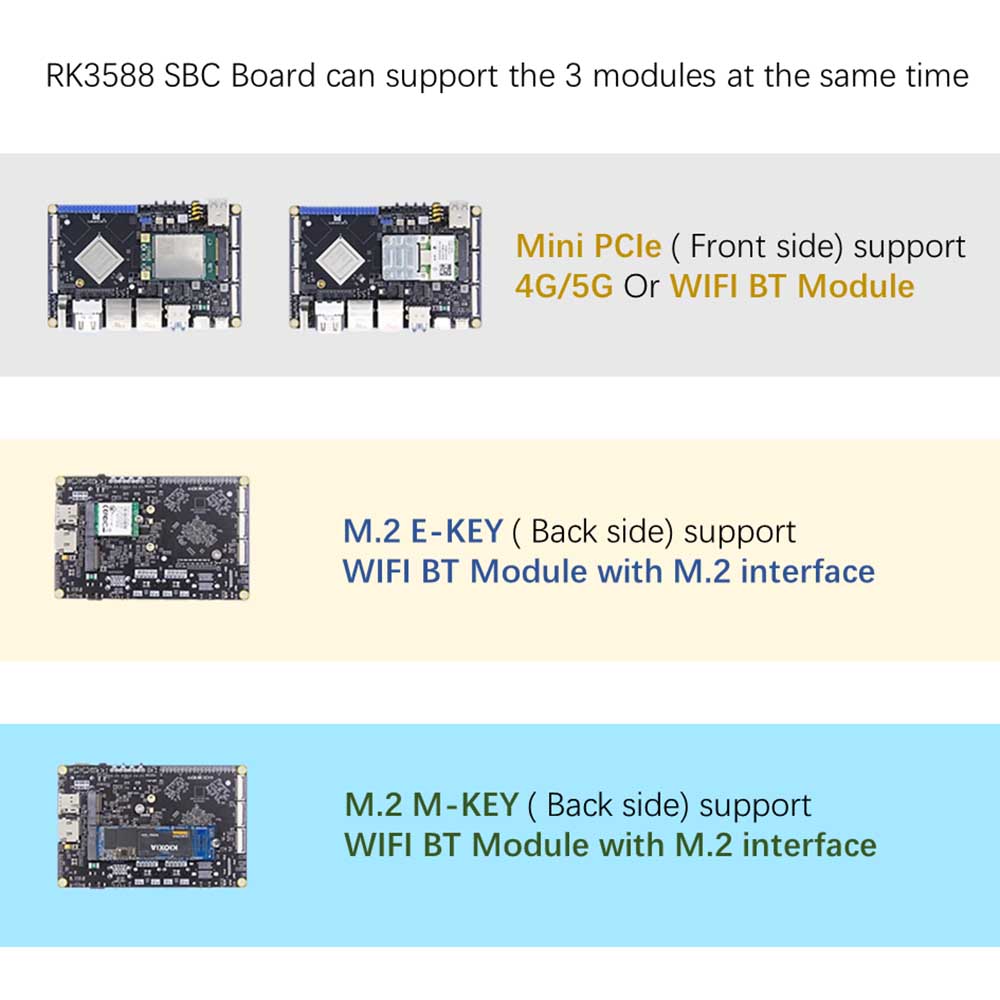

● Διεπαφή PCLE: Διεπαφή μίνι πυκνού, μπορεί να χρησιμοποιηθεί με κάρτες δικτύου WiFi πλήρους ύψους ή μισού ύψους, 4G μονάδες ή άλλες ενότητες διεπαφής μίνι πυκνού

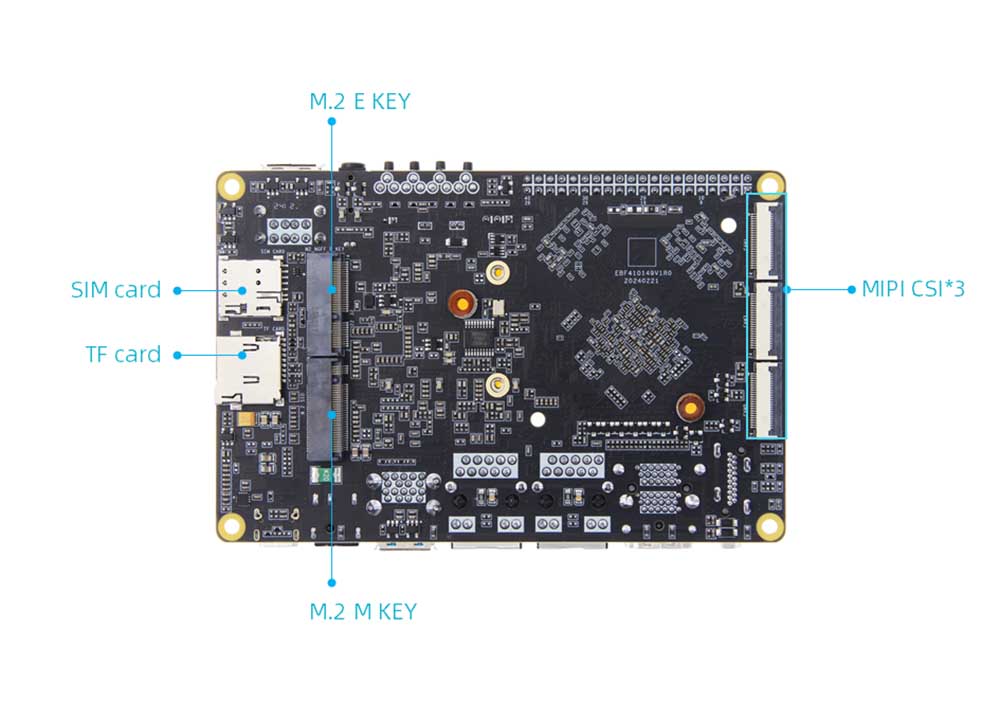

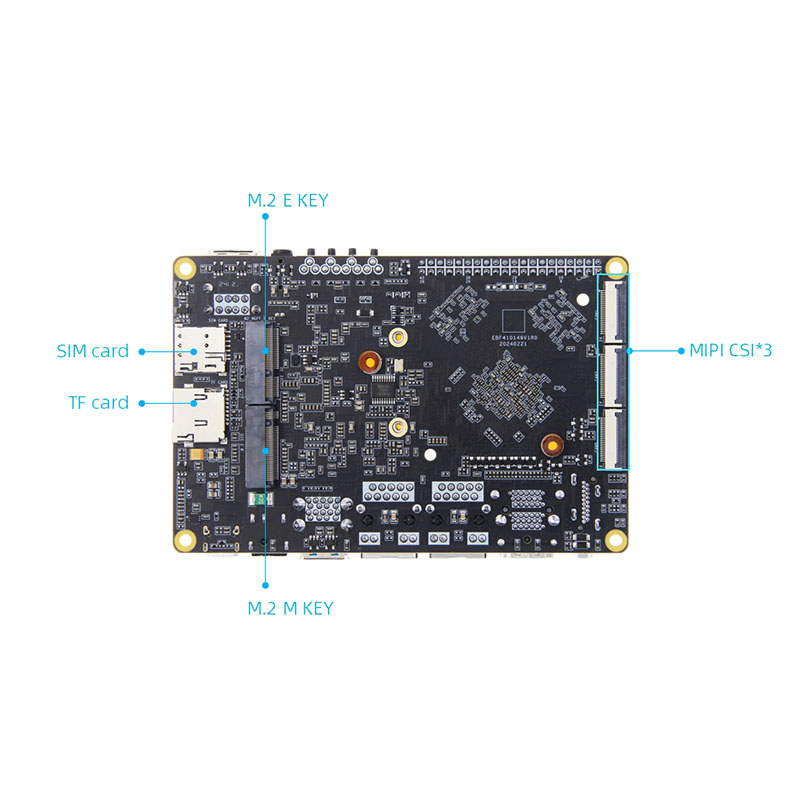

● Μ.2 Διεπαφή: M.2ekey Interface*1, Υποστηρίζει m.2 e-key ασύρματη μονάδα κάρτας δικτύου; M.2 M INTERFACE*1, υποστηρίζει M.2 M-Key Pcle3.0*4LANES Προδιαγραφή 2280 σκληρός δίσκος

● Holder κάρτας SIM+TF: Holder κάρτας SIM*1, κάτοχος κάρτας Micro SD (TF).

● Διεπαφή 40pin: Συμβατή με διεπαφή Raspberry Pi 40Pin, υποστηρίζει λειτουργίες PWM/GPIO/PC/SPI/UART

● Debug Serial Port: Προεπιλεγμένη παράμετρο 1500000-8-N-1

● Ήχος: Ενσωματωμένο μικρόφωνο μικροφώνου*1; Διεπαφή ομιλητών SPK*1. Μπορεί να συνδεθεί με το ηχείο ισχύος 1W. Έξοδος ακουστικών + Είσοδος μικροφώνου 2-σε-1 Διεπαφή*1

● Κουμπιά: κουμπί τροφοδοσίας*1 · κουμπί Maskrom*1; Κουμπί ανάκτησης*1; Επαναφορά κουμπί*1

● LED: Φως δείκτη ισχύος*1; Φως δείκτη συστήματος*1

● Πυρήργυρος δέκτης: Υποστηρίζει συνάρτηση τηλεχειριστηρίου υπέρυθρου

● RTC: Ενσωματωμένη υποδοχή χαμηλής ισχύος RTC + RTC Power Socket*1

● Διεπαφή ανεμιστήρα: Υποστηρίζει την εγκατάσταση ανεμιστήρων 5V ή 12V για ψύξη
