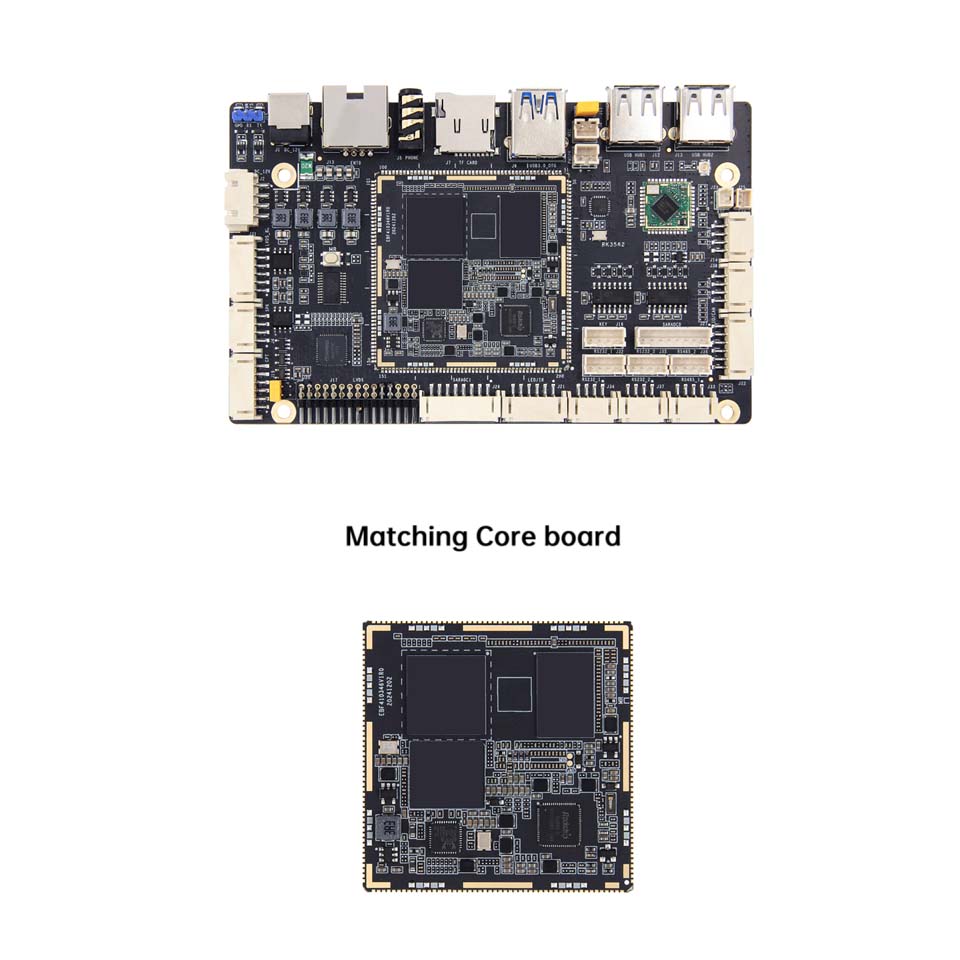

Rockchip RK3562 Ψηφιακή σήμανση SBC Βιομηχανικός ελεγκτής

● Η πλακέτα TP-1HS μπορεί να χρησιμοποιηθεί ως υπολογιστής υψηλής απόδοσης και ενσωματωμένη μητρική πλακέτα για προβολή, έλεγχο, μετάδοση δικτύου, αποθήκευση αρχείων, υπολογιστική άκρη και άλλα σενάρια.

● Χρησιμοποιώντας το RockChip RK3562/RK3562J Ως κύριο τσιπ, υιοθετεί 22nm προηγμένη τεχνολογία διεργασιών, με κύρια συχνότητα έως 2.0GHz, ενσωματωμένη quad-core 64-bit cortex-a53 επεξεργαστή και Armmali-G52 GPU, υποστηρίζει 4K βίντεο αποκωδικοποίησης, super image catibilities,

● Η ενσωματωμένη ανεξάρτητη υπολογιστική ισχύς NPU μπορεί να φτάσει στο 1TOPS, επιτρέποντας διάφορα σενάρια AI.

● Παρέχει μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, με ισορροπημένη διαμόρφωση υλικού ενσωμάτωσης και ένα ευρύ φάσμα εφαρμογών.

● Η υψηλή ενσωμάτωση, με πλούσιες διεπαφές επέκτασης, ενσωματωμένο WiFi6, θύρα δικτύου Gigabit, LVDs, USB3.0/2.0, Mipids1, τετράπλευρα MIPICS1, ηχητικό περιβάλλον, υπέρυθρη υποδοχή, κάτοχος καρτών TF και άλλα περιφερειακά,

● Το επίσημο υποστηρίζει τις εικόνες λειτουργικού συστήματος Android, Debain και Ubuntu και μπορεί να εφαρμοστεί σε 6) διαφορετικά περιβάλλοντα εφαρμογών.

● Τα δεδομένα είναι πλήρως ανοιχτού κώδικα, παρέχοντας πλήρη κιτ ανάπτυξης οδηγών SDK, σχήματα σχεδιασμού και άλλους πόρους, καθιστώντας εύκολο να ξεκινήσετε.

Χαρακτηριστικά

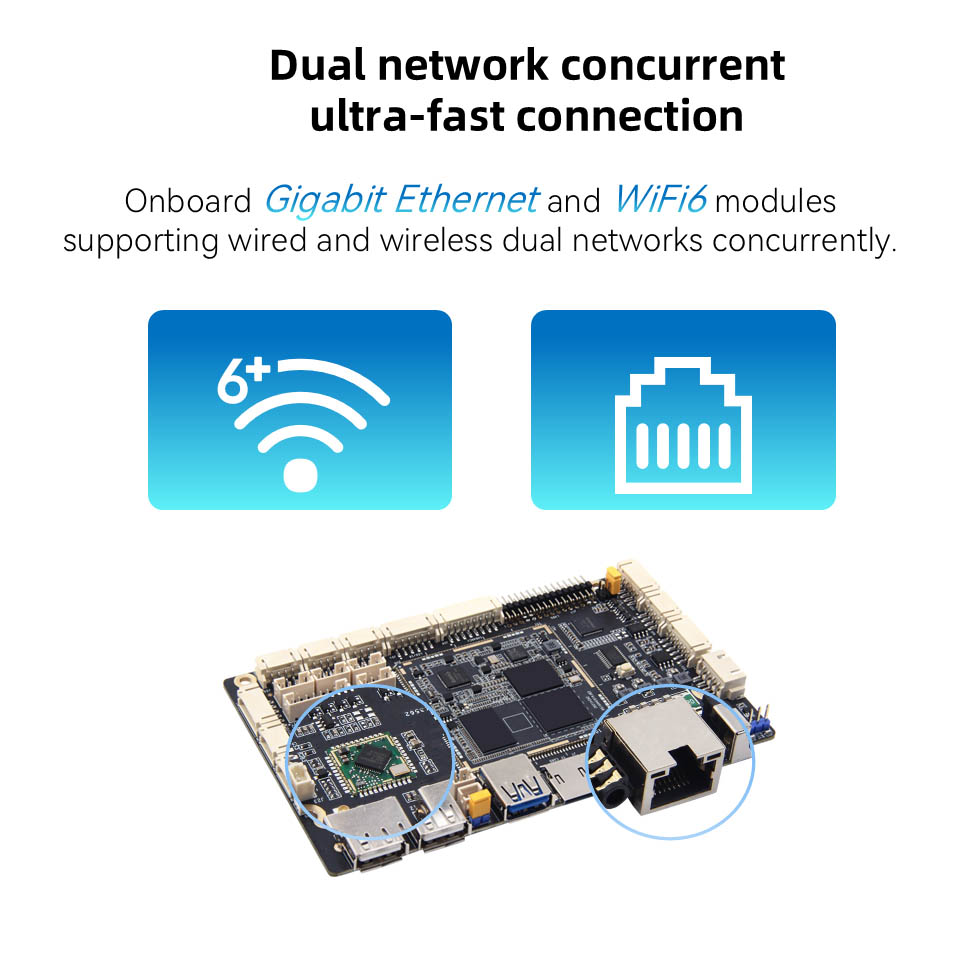

1. Οι ενότητες Gigabit Ethernet και WiFi6 υποστηρίζουν ενσύρματες και ασύρματες συναλλαγές διπλού δικτύου

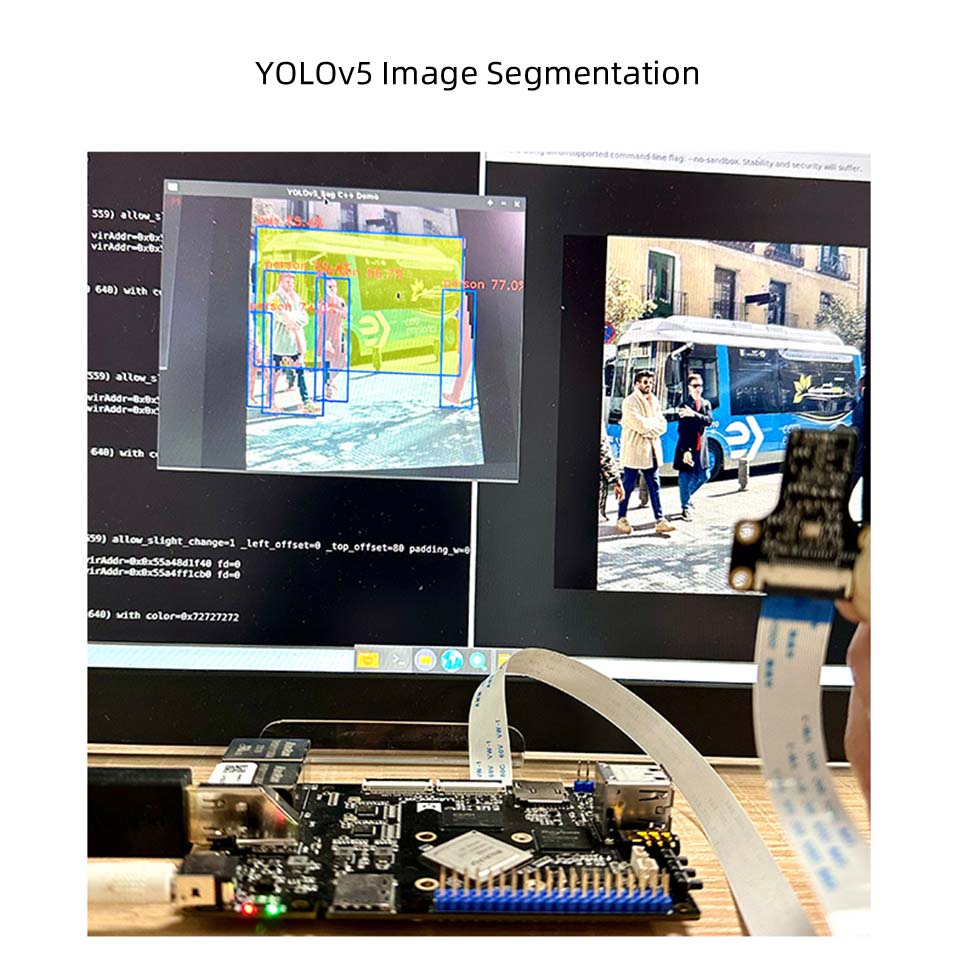

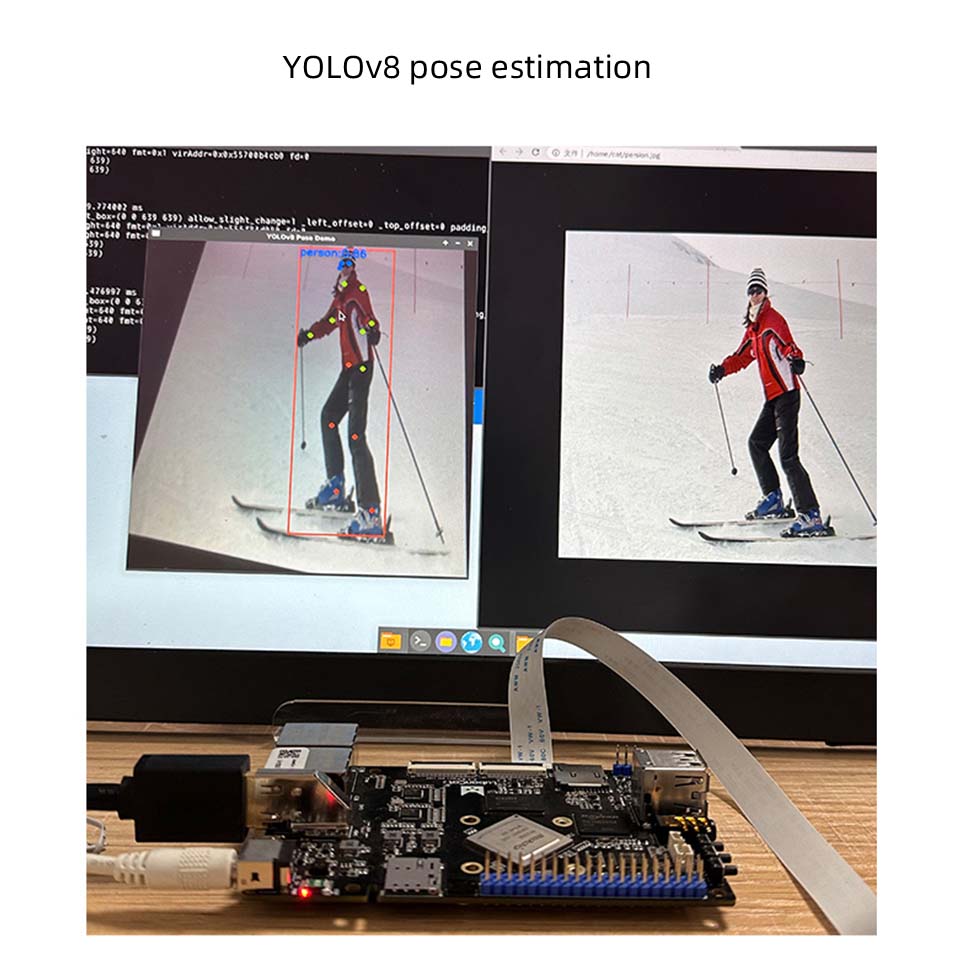

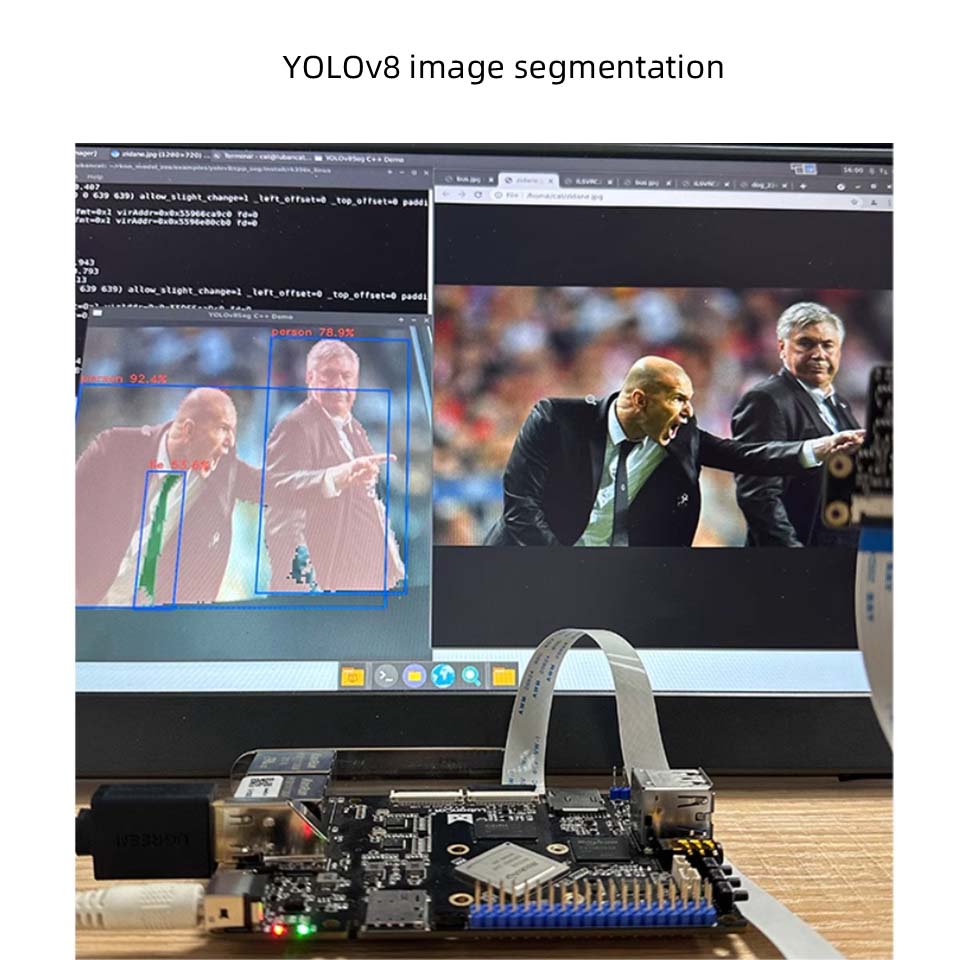

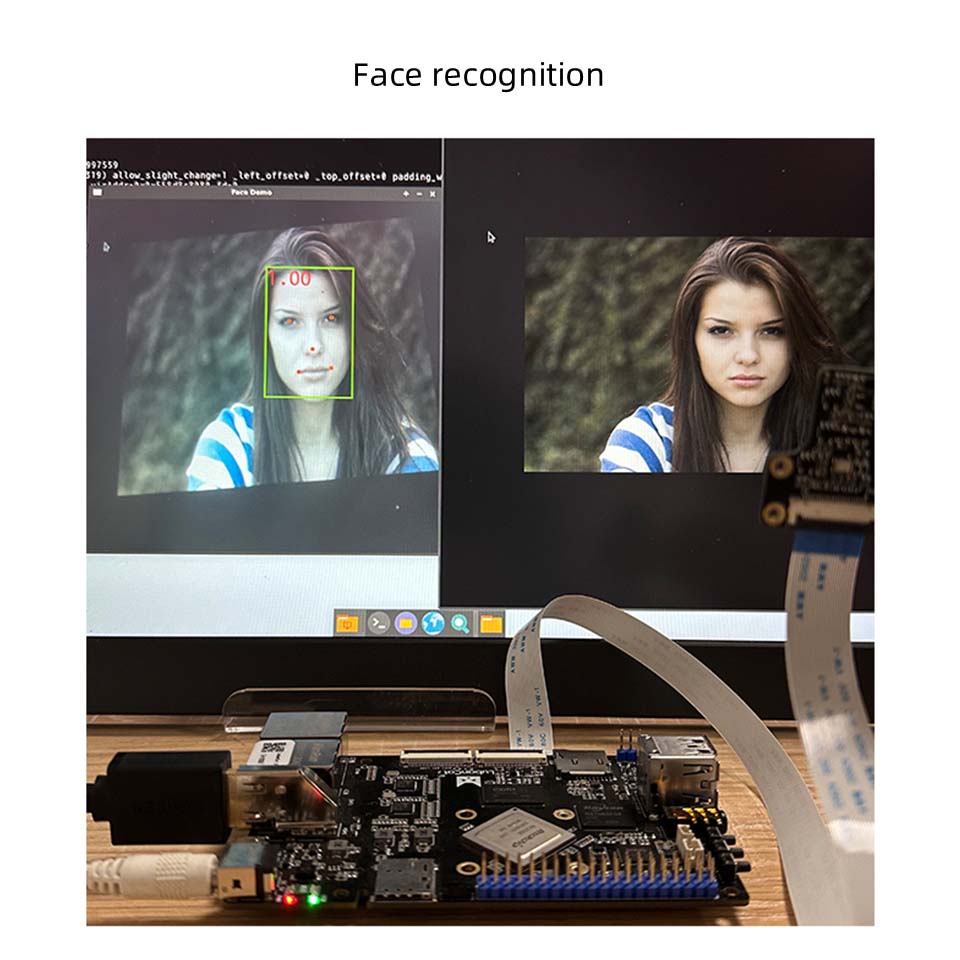

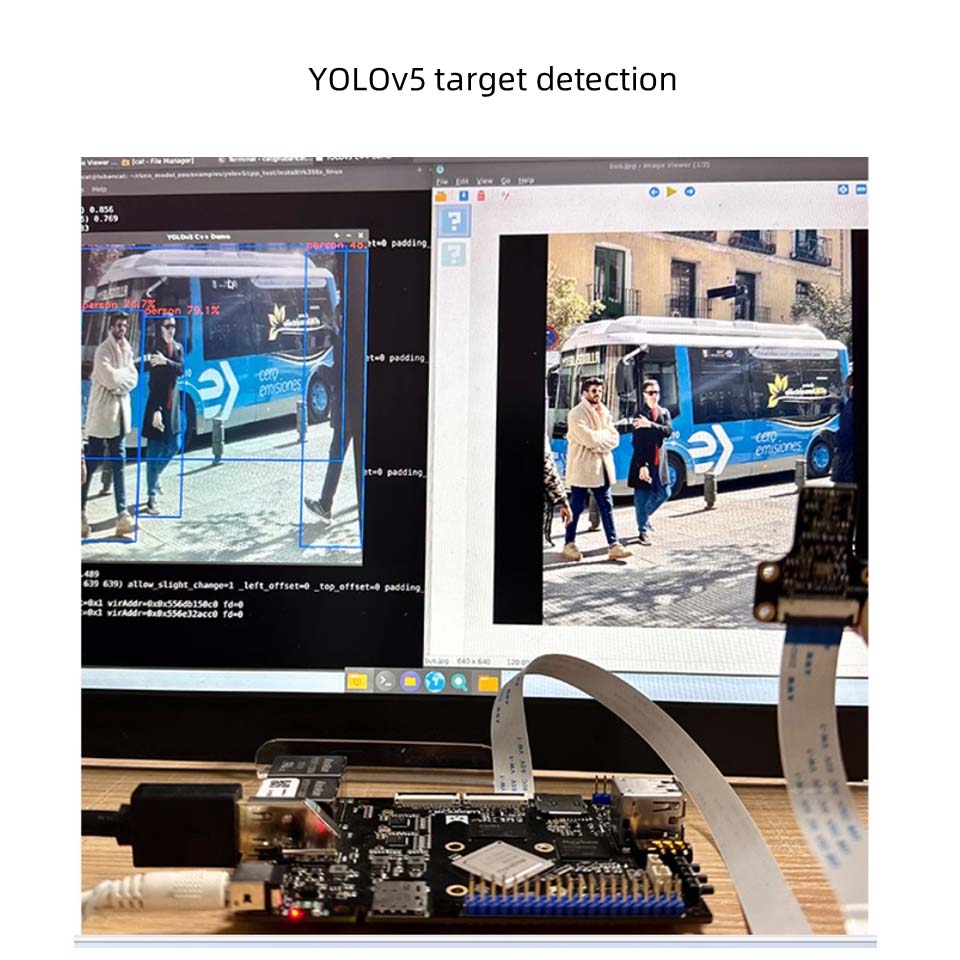

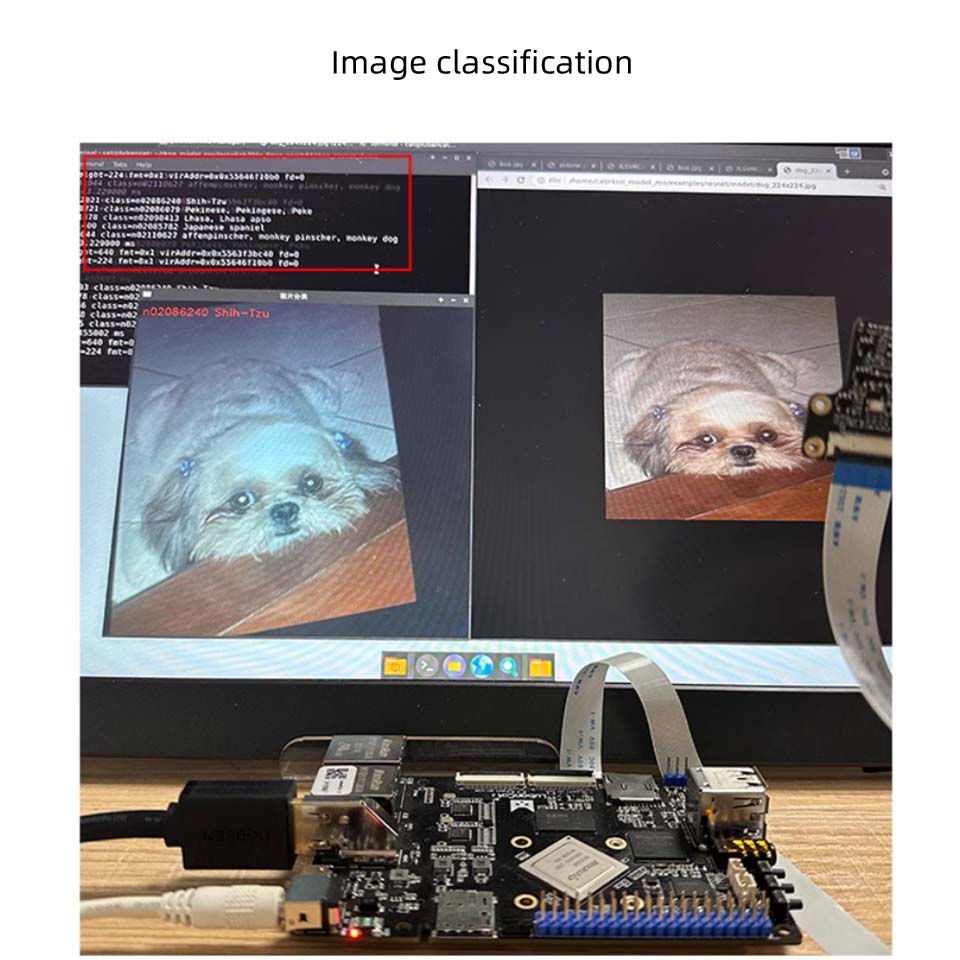

2. Ενσωματωμένο ανεξάρτητο NPU, η υπολογιστική ισχύς μπορεί να φτάσει στο 1TOPS

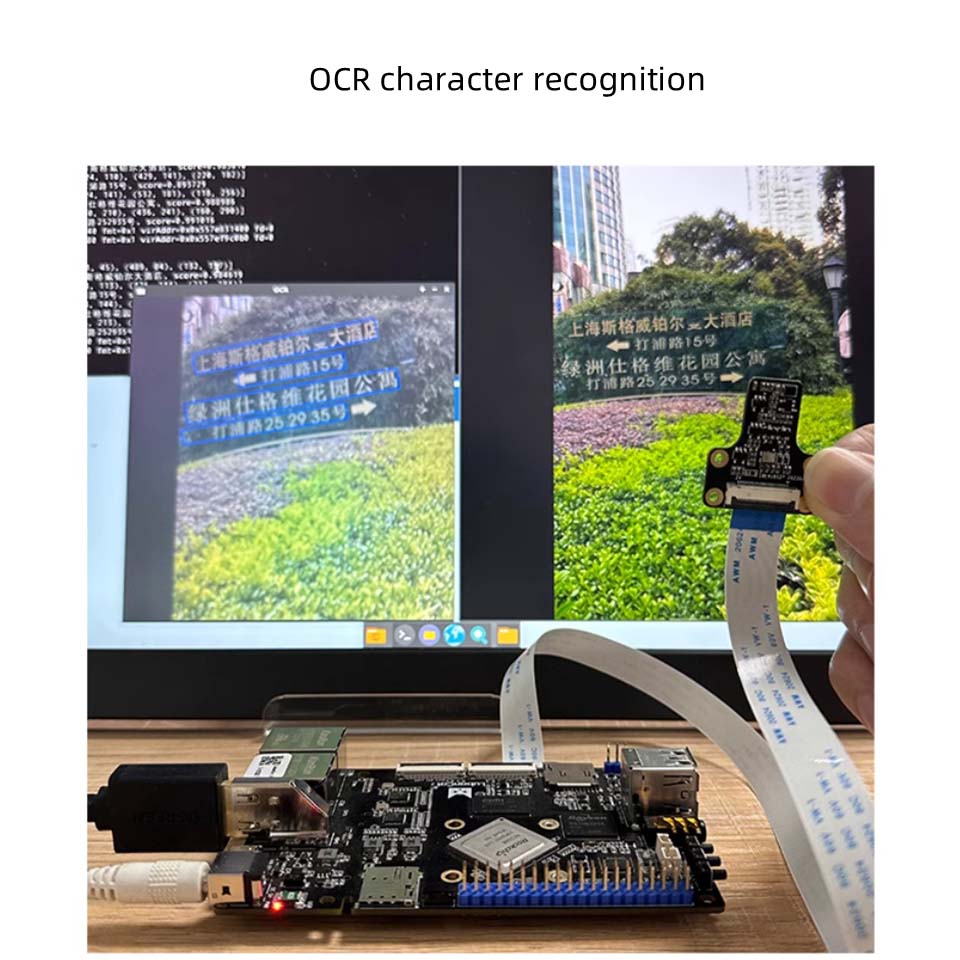

Υποστηρίζει εναλλαγή με ένα κλικ των μοντέλων αρχιτεκτονικής mainstream, μπορεί να χρησιμοποιηθεί για ελαφρές εφαρμογές τεχνητής νοημοσύνης

3. Ισχυρές δυνατότητες ανάλυσης εικόνων, εύκολη αποκωδικοποίηση 4K

Υποστηρίζει 4K@30 καρέ H.265 \ VP9 Αποκάλυψη μορφής και 1080p60 καρέ H.264 κωδικοποίηση μορφής

4. Πλούσιες διεπαφές επέκτασης για να καλύψουν τις ανάγκες των περιφερειακών

Με τη θύρα δικτύου Gigabit, το LVDS, το USB3.0/2.0, το MIPI DS1, το τετράγωνο MIPICS1, τη διασύνδεση ήχου, την υποδοχή υπέρυθρης ακτινοβολίας, τη θήκη της κάρτας TF και άλλες διεπαφές, Επιπλέον, υπάρχουν ξεχωριστές διεπαφές απόκτησης RS232, RS485, CAN, ADC για την κάλυψη διαφόρων εξωτερικών αναγκών.

Εφαρμογή προϊόντος

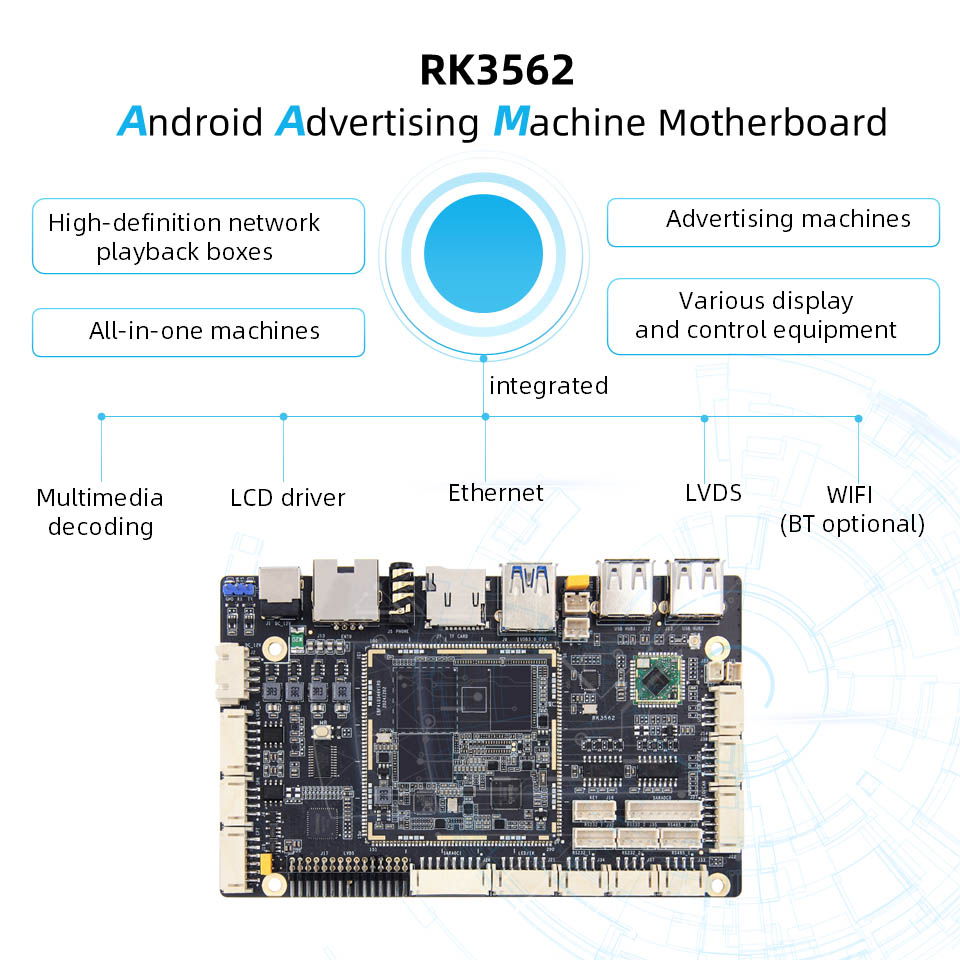

Κατάλληλο για κιβώτια αναπαραγωγής δικτύου υψηλής ευκρίνειας, μηχανές διαφήμισης και μηχανήματα all-in-one, κλπ. Ενσωματώνει την αποκωδικοποίηση πολυμέσων, οδηγό LCD, Ethernet, LVDS, WiFi (προαιρετική λειτουργία Bluetooth)

Παραμέτρους

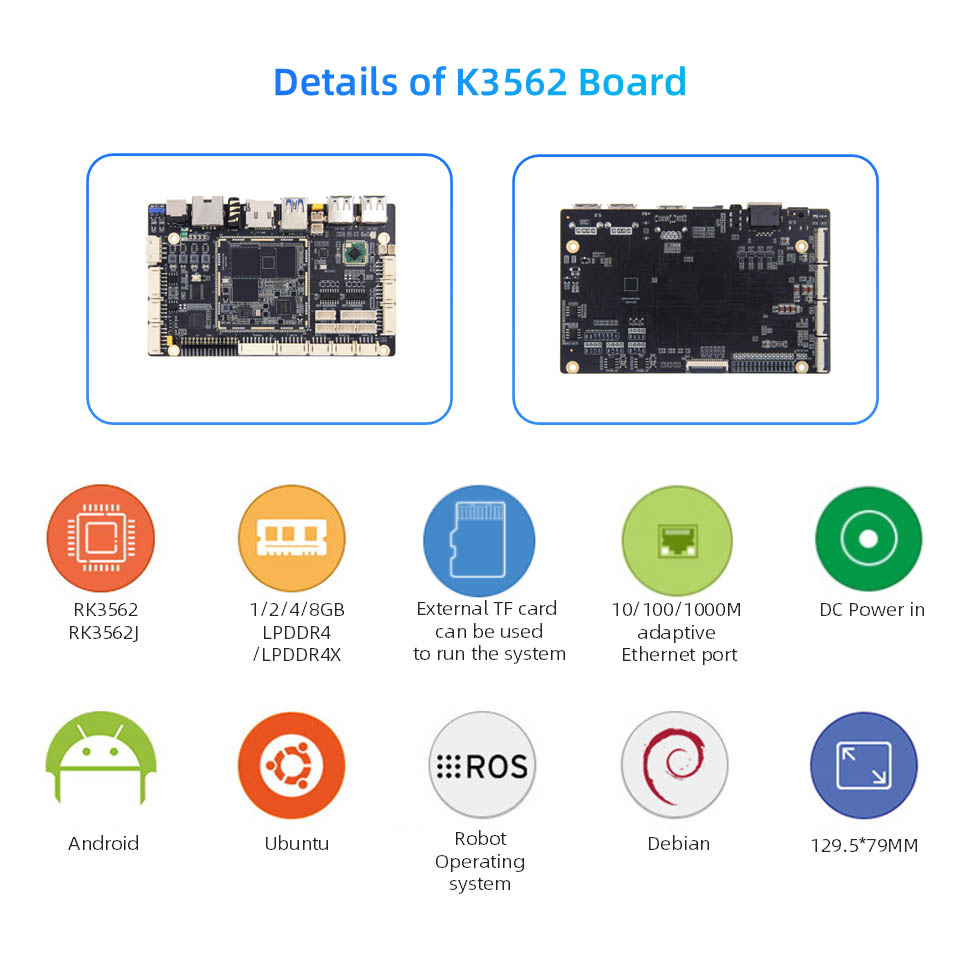

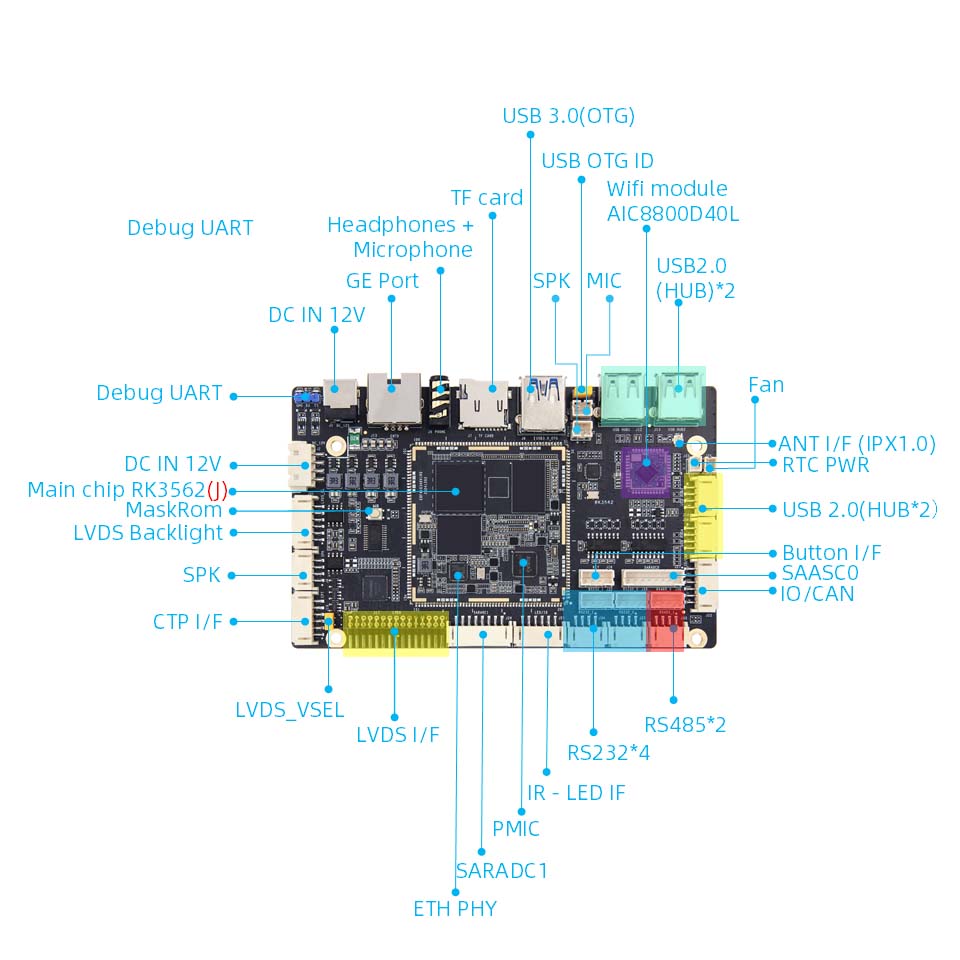

Διαμόρφωση υλικού του πίνακα Luban Cat 1HS

● Κύριο τσιπ:

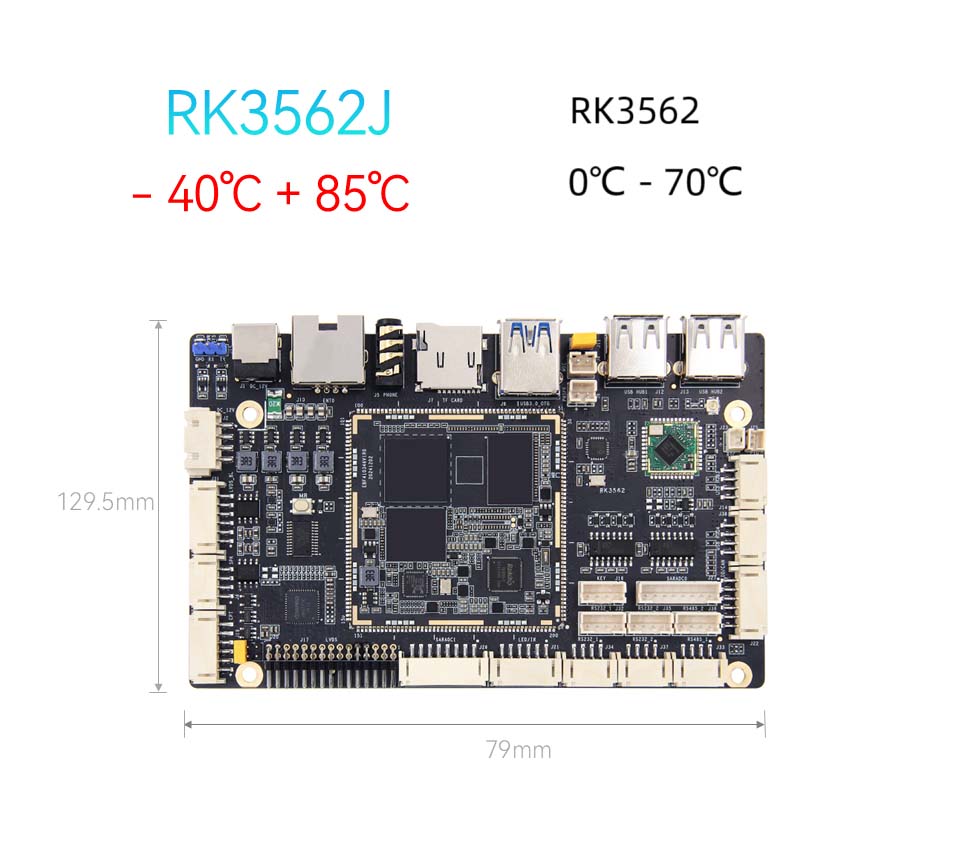

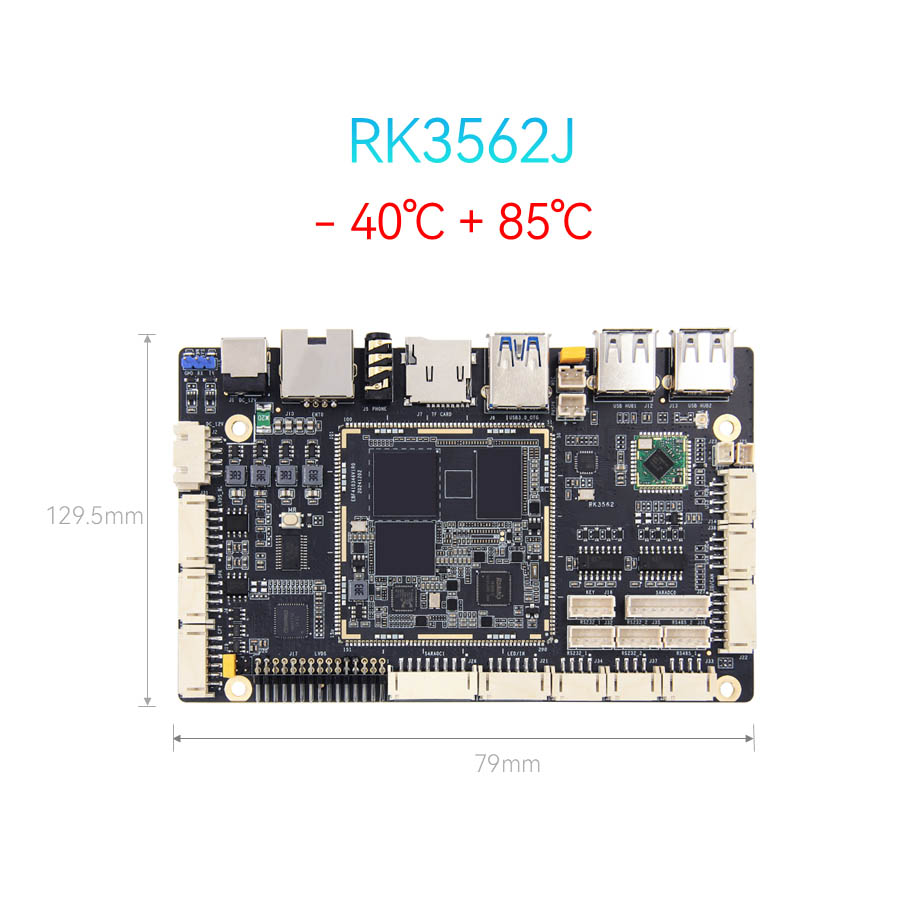

● Μοντέλο: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Κύρια συχνότητα έως 2.0GHZGPU: Mali-G52NPU: 1TOPS Computing Power (βιομηχανική τιμή RK3562J χωρίς NPU)

● Μνήμη: 1/2/4/8GB, LPDDR4/4X (προσαρμόσιμη)

● Αποθήκευση: 8/32/64/128GB, EMMC (προσαρμόσιμη)

● Διεπαφή τροφοδοσίας: DC 12V@2A DC INPUT

● Ethernet: Gigabit Network Port*1, υποστηρίζει 10/100/1000Mbps Data Strave Rate

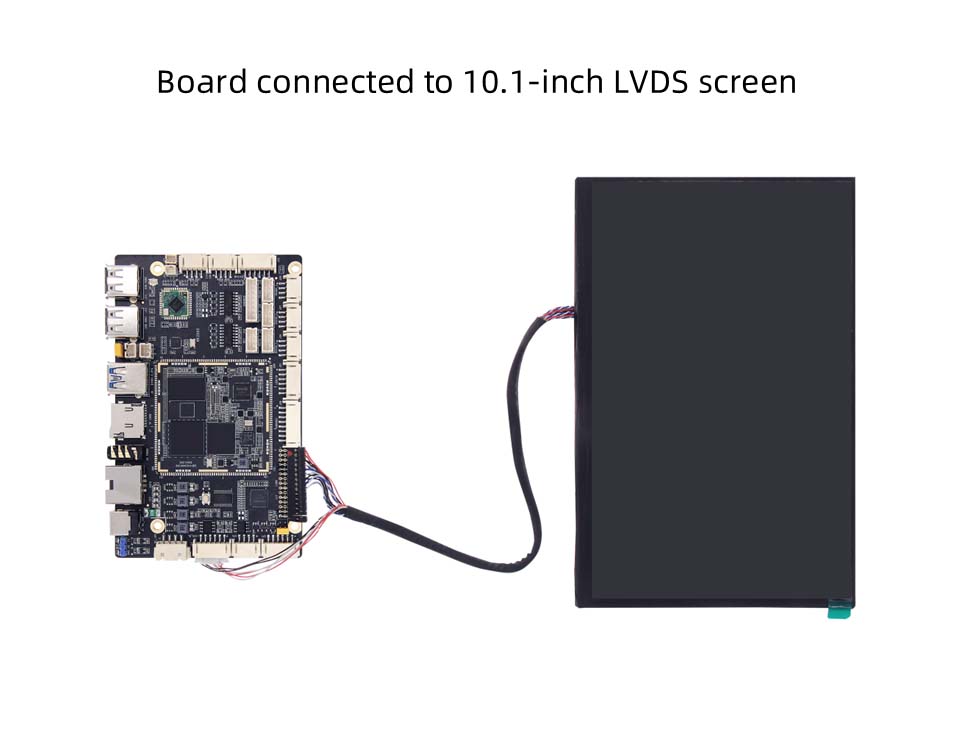

● LVDS: 2*15PIN LVDS Screen Interface*1

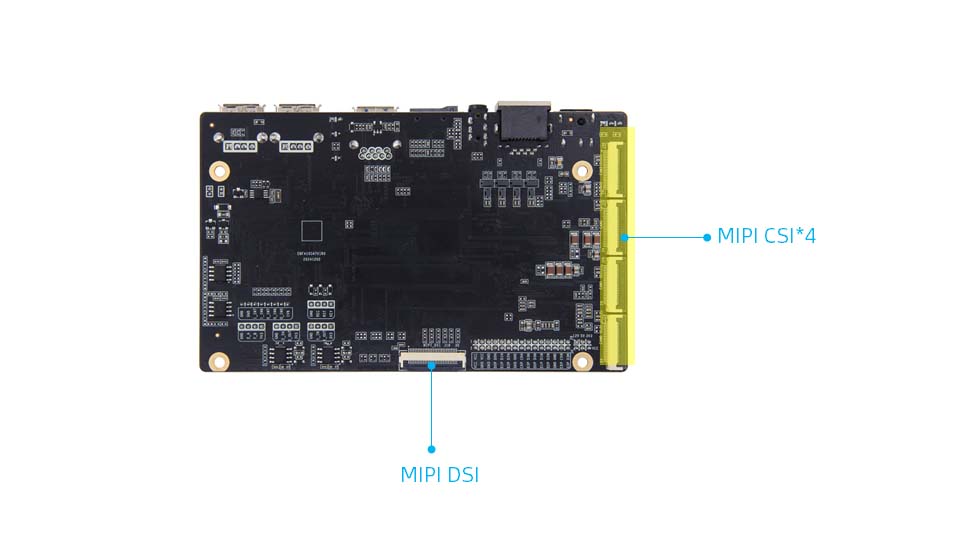

● Η διασύνδεση οθόνης MIPI-DSI: MIPI*1, η διεπαφή MIPIDSI και LVDS επαναχρησιμοποιούνται και η προεπιλογή είναι να συνδεθείτε στην οθόνη LVDS. Εάν επιλέξετε να συνδεθείτε στο Mipidsi, πρέπει να αλλάξετε την αντίσταση

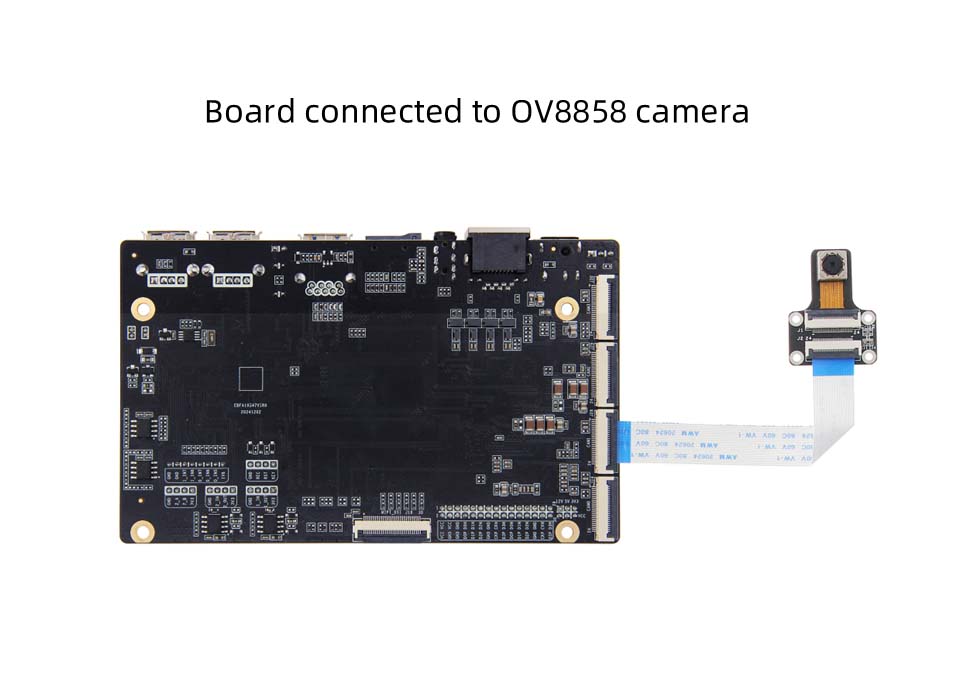

● MIPI-CSI: MIPI Camera Interface*4, μπορεί να συνδεθεί στην κάμερα IMX415/OV8858 του καταστήματος (ο προεπιλεγμένος συνδυασμός είναι η κάμερα OV8858)

● Χωμική οθόνη αφής: Διεπαφή οθόνης αφής LVDS*1

● ΕΠΙΧΕΙΡΗΣΗ LCD: Διεπαφή οπίσθιου φωτισμού LVDS*1

● Διεπαφή τροφοδοσίας οθόνης: Διεπαφή επιλογής τάσης LVDS*1

● USB2.0: Interface Hub USB*4

● USB3.0: Interface USB OTG*1, προεπιλογή είναι λειτουργία συσκευής, η λειτουργία μπορεί να επιλεγεί μέσω του καλύμματος Jumper

● WIFI: Ενότητα WiFi6, μοντέλο: AIC8800D40L

● Κάρτα κάρτας TF: Υποστήριξη της κάρτας Micro SD (TF) Για να ξεκινήσετε το σύστημα, έως και 512GB
