RK3568 Διοικητικό Συμβούλιο για τη μητρική πλακέτα

Το Board Board THITRK3568 για την επιβίβαση στη μητρική πλακέτα (διασύνδεση BTB) μπορεί να χρησιμοποιηθεί ως υπολογιστής μονής απόδοσης υψηλής απόδοσης και ενσωματωμένη μητρική πλακέτα για προβολή, έλεγχο, μετάδοση δικτύου, αποθήκευση αρχείων, υπολογιστική άκρη και άλλα σενάρια.

Χρησιμοποιώντας το κύριο τσιπ, η οποία υποστηρίζει την τεχνολογία 22nm, με μέγιστη συχνότητα 2,0GHz, ενσωματωμένο τετράτροχο, ενσωματωμένο NP, ενσωματωμένο NP, Ελαφρές εφαρμογές τεχνητής νοημοσύνης.

Παρέχετε μια ποικιλία συνδυασμών μνήμης και αποθήκευσης για να διαλέξετε, ισορροπημένη διαμόρφωση υλικού, ευρύ φάσμα εφαρμογών

Η ενσωματωμένη ανεξάρτητη υπολογιστική ισχύς NPU μπορεί να φτάσει στο 1TOPS (3568J είναι 512MACNPU), μπορεί να χρησιμοποιηθεί για ελαφρές εφαρμογές τεχνητής νοημοσύνης.

Έχει υψηλές διεπαφές ενσωμάτωσης και πλούσιας επέκτασης και είναι εξοπλισμένη με θύρες Dual Gigabit Ethernet, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, διεπαφή οθόνης MIPI, διεπαφή κάμερας MIPI, interface ήχου και άλλα περιφερειακά.

Υποστηρίζει επίσημα το mainstream Andriod 11, το Debain, το Ubuntu λειτουργικό σύστημα εικόνων και μπορεί να εφαρμοστεί σε διάφορα διαφορετικά περιβάλλοντα εφαρμογών.

Πλήρως ανοιχτή πηγή, παρέχοντας επίσημα σεμινάρια, πλήρη πακέτα ανάπτυξης οδηγών SDK, σχήματα σχεδιασμού και άλλους πόρους, μπορείτε εύκολα να ξεκινήσετε χωρίς αδιέξοδο.

Χαρακτηριστικά

1. Έτοιμο στη χρήση, υποστηρίζει πολλαπλά λειτουργικά συστήματα, είτε πρόκειται για ανάπτυξη είτε για ψυχαγωγία, μπορεί εύκολα να ικανοποιηθεί!

2. Διεπαφές Dual Gigabit Ethernet, ρύθμιση δυναμικής τάσης υποστήριξης

3. Ενσωματωμένο ανεξάρτητο NPU, η υπολογιστική ισχύς μπορεί να φτάσει τα 512MAC/1TOPS

Υποστηρίζει εναλλαγή με ένα κλικ των μοντέλων αρχιτεκτονικής mainstream, μπορεί να χρησιμοποιηθεί για ελαφρές εφαρμογές τεχνητής νοημοσύνης

4. Ισχυρές δυνατότητες ανάλυσης εικόνων, Εύκολη αποκωδικοποίηση 4K Υποστηρίζει 4K@60 καρέ H.264 \ H.265 \ VP9 Αποκάλυψη μορφής και πλαίσιο 1080p60 H.264 \ H.265 Εγκλωσσική μορφή

5. Οθόνη διπλής οθόνης, υψηλής ευκρίνειας και φορητή

Υποστήριξη οθόνης διπλής οθόνης, υποστήριξη έως 4K60 καρέ + 1080p60 πλαισίων εξόδου εικόνας ταυτόχρονα

Με πλούσιες διεπαφές επέκτασης για να καλύψουν διάφορες εξωτερικές ανάγκες

Παραμέτρους

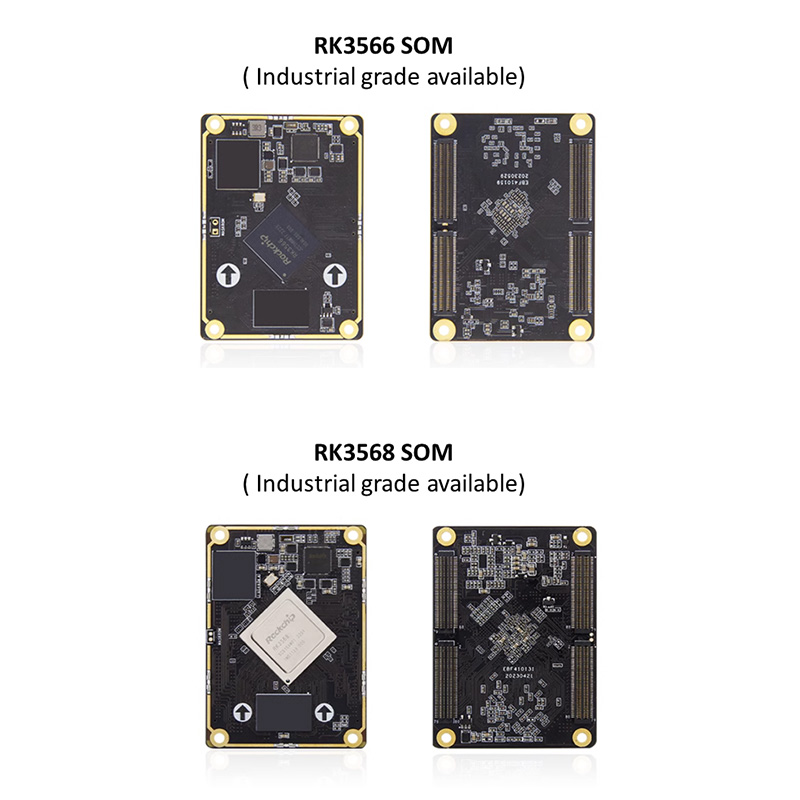

Αυτή η μητρική πλακέτα αποτελείται από RK3568/ RK3568J Core Board+ Baseboard με τη μορφή του σκάφους για να επιβιβαστεί. Έτσι, η βασική πλακέτα είναι συμβατή με το βασικό συμβούλιο RK3568/ RK3568 και RK3566/ RK3566J.

RK3568 BTB Core Board Hardware Configuration

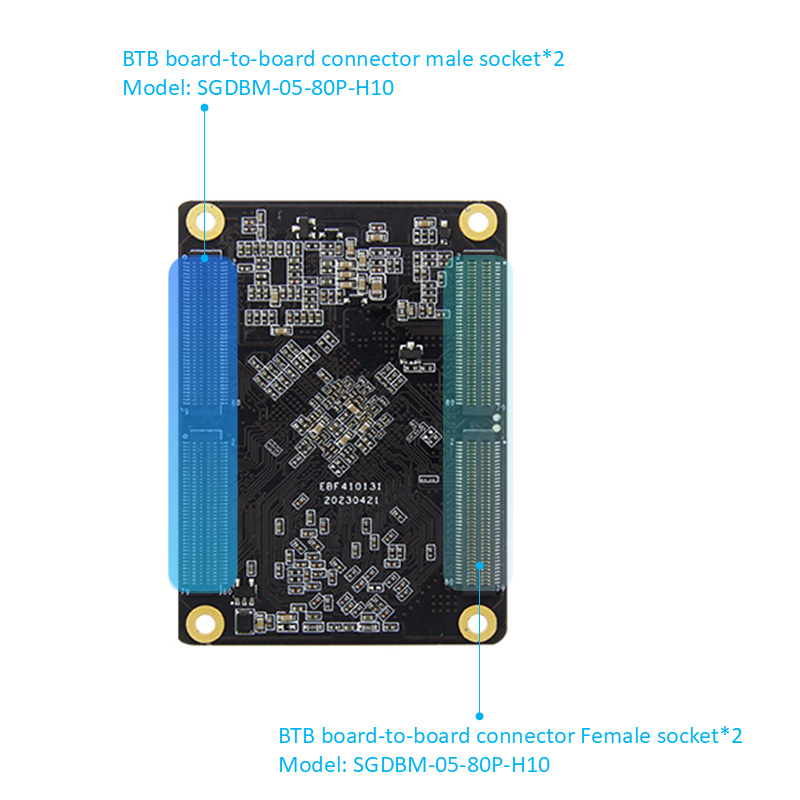

Σύνδεσμος: αρσενικό: SGDBM-05-80P-H10 θηλυκό: SGDBF-05-80P-H30

Κύριο τσιπ: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: Το BTB οδηγεί σε 320 καρφίτσες, 0,5mm απόσταση, οδηγεί σε όλα τα i0

Μνήμη: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Αποθήκευση: 8/32/64/128GB, EMMC

RK3568 BTB Baseboard Hardware διαμόρφωση

Σύνδεσμος: αρσενικό: SGDBM-05-80P-H10 θηλυκό: SGDBF-05-80P-H30

Διεπαφή ισχύος: 12V@1A (1A και άνω) Εισαγωγή DC, DC Interface

Ethernet: 10/100/1000m Προσαρμοστική θύρα Ethernet*2

HDMI: HDMI2.0 διασύνδεση οθόνης, υποστηρίζει οθόνη διπλής οθόνης, μέγιστη ανάλυση 4096*2160@60Hz

MIPI-DSI: Διεπαφή οθόνης MIPI*2, μπορεί να συνδεθεί στην οθόνη Wildfire MIPI, να υποστηρίξει την οθόνη διπλής οθόνης: Μείωση MIPI Μέγιστη ανάλυση 1920*1080@60Hz

MIPI-CSI: Διεπαφή κάμερας MIPI*2, μπορεί να συνδεθεί σε κάμερα IMX415/OV8858

EDP: EDP1.3 Διεπαφή οθόνης*1, EDP Touch Interface*1; Υποστήριξη οθόνης διπλής οθόνης

USB2.0: Διεπαφή τύπου Α*3 (κεντρικός υπολογιστής); Διεπαφή τύπου C*1 (OTG), για διεπαφή καύσης υλικολογισμικού

USB3.0: Διεπαφή τύπου Α*1 (κεντρικός υπολογιστής)

Μ.2 Διεπαφή: Μ.Κ. μπορεί να συνδεθεί με προδιαγραφή 2280 NVME Solid State Drive

Διεπαφή PCLE: Διεπαφή μίνι πυκνού, μπορεί να χρησιμοποιηθεί με πλήρες ή μισό ύψος WiFi Card, μονάδα 4G ή άλλη ενότητα διασύνδεσης μίνι πυκνού

SIM Card Holder: Η λειτουργία κάρτας SIM πρέπει να χρησιμοποιηθεί με ενότητα 4G

Διεπαφή SATA: Τυπική διεπαφή SATA*1; Διεπαφή τροφοδοσίας SATA*1, υποστηρίζει την έξοδο 12V

Μπορεί: μπορεί*2

ADC: ADC Acquisition Interface*1

Σειριακή θύρα: Debug Serial Port*1 (UART2) Προεπιλεγμένη παράμετρος 1500000-8-N-1; LVTTL σειριακή θύρα*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Holder TF: Υποστηρίζει σύστημα εκκίνησης κάρτας Micro SD (TF), έως 512GB

Ήχος: έξοδος ήχου, κάτοχος ήχου 3,5 χιλιοστών*1 (πράσινο); Εισαγωγή ήχου, 3,5 χιλιοστά κάτοχος ήχου*1 (κόκκινο); Διεπαφή μικροφώνου μικροφώνου*1 διασύνδεση ηχείων SPK*1, μπορεί να συνδέσει 1W Power Speaker

Κουμπί: Κουμπί λειτουργίας. κουμπί επαναφοράς. Κουμπί ανάκτησης

Πυρήργυρος δέκτης: Υποστηρίζει λειτουργία υπερύθρου τηλεχειριστηρίου

RTC: Socket Power RTC*1

Διεπαφή ανεμιστήρα: Υποστηρίζει την εγκατάσταση του ανεμιστήρα 5V για ψύξη
