Τι είναι το τσιπ RK3576;

Το Rockchip RK3576 δεύτερης γενιάς πλατφόρμας υψηλής απόδοσης AIOT, είναι ένας επεξεργαστής υψηλής απόδοσης, χαμηλής ισχύος SOC (System-on-Chip) κατάλληλο για ποικίλα σενάρια εφαρμογών, όπως PCS που βασίζονται σε ARM, συσκευές υπολογιστών άκρων και προσωπικές συσκευές μέσω διαδικτύου. Χρησιμοποιεί μια CPU οκτώ πυρήνα που βασίζεται στην αρχιτεκτονική ARM, ενσωματώνει μια ανεξάρτητη 6TOPS (λειτουργίες TERA ανά δευτερόλεπτο) NPU (μονάδα επεξεργασίας Neural Network), ενσωματώνει πολλαπλούς υπολογιστικούς πυρήνες όπως η GPU, η MCU, η VPU και η πλούσια περιφερειακή διασύνδεση για να ικανοποιήσουν τις πολύπλοκες απαιτήσεις σκηνής σε πολύ. Επιπλέον, το RK3576 υποστηρίζει επίσης την αποθήκευση UFS (Universal Flash Storage), παρέχοντας αποτελεσματικές δυνατότητες αποθήκευσης και ανάγνωσης δεδομένων.

Η τεχνολογία ThinkCore αφιερωμένη στην ενσωματωμένη ανάπτυξη ARM, έχει αναπτύξει επί του παρόντος πυρήνα RK3576 και υποστηρίζει την προσαρμογή και τη μαζική παραγωγή

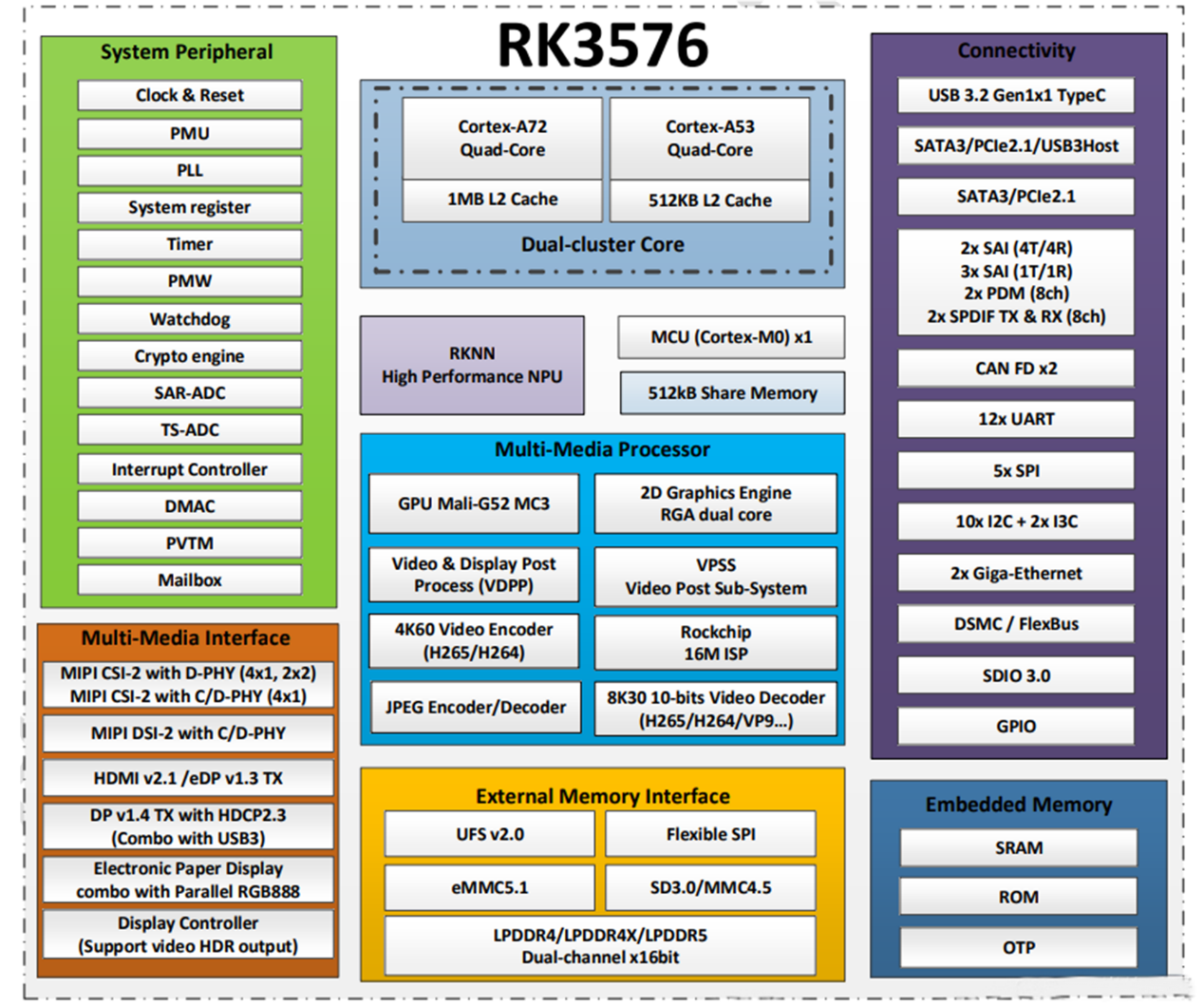

2. 2. RK3576 Ανάλυση προδιαγραφών

CPU:

Επεξεργαστής βραχίονα Octa-Core με 4 πυρήνες Cortex-A72 (2,2 GHz) και 4 πυρήνες Cortex-A53 (1,8 GHz)

ARM-προσανατολισμένο στο χρήστη ARM Cortex-M0 MCU στα 400MHz

GPU:

ARM Mali-G52 MC3 @ 1GHz

Υποστηρίζει OpenGL ES 1.1, 2.0 και 3.2

Υποστήριξη ηφαιστείου 1.1

Υποστηρίζει το πλήρες προφίλ OpenCl 2.0

Υποστηρίζει AFBC (συμπίεση buffer πλαισίου βραχίονα)

DDR:

διπλής 32-bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 αποκωδικοποιητής βίντεο

4KP120 H.265, AV1, VP9, ​​AVS2 αποκωδικοποιητής βίντεο

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 αποκωδικοποιητής βίντεο

4KP60 H.264/H.265 κωδικοποιητής βίντεο

4KP60 κωδικοποιητής και αποκωδικοποιητής MPEG

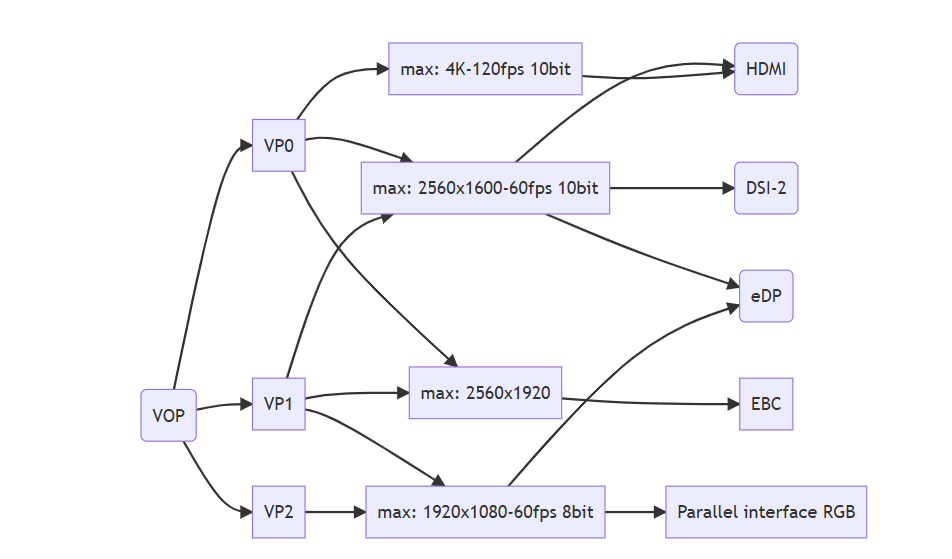

GTC:

HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (ηλεκτρονική οθόνη χαρτιού) TX @ 2560x1920

Παράλληλη διεπαφή (RGB888) TX @ 1080p60

1. Υποστήριξη οθόνης τριπλής οθόνης 2.5k+2k+2k

2. 2. Διπλή οθόνη 4K+ 2K

NPU:

Η υπολογιστική ισχύς Int8 είναι 6 κορυφαία

Υποστήριξη διπλών πυρήνων, διπλοί πυρήνες μπορούν να συνεργαστούν ή ανεξάρτητα

Υποστήριξη Int4, Int8, Int16, FP16, BF16 και TF32 Computing με εσωτερικό SRAM 1MB

Υποστήριξη πολλαπλών εργασιών, Multi-Scenario Parallel Q Υποστήριξη Πλαίσιο βαθιάς μάθησης: TensorFlow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, κλπ.

RGA (2D Graphics Engine):

RockChip RGA v2.5 κινητήρα, διπλή πυρήνα Μέγιστη ανάλυση: Εικόνα πηγής 8192x8192, εικόνα στόχου 4096x4096 Μεταφορά μπλοκ στήριξης και λειτουργία διαφάνειας, συμπεριλαμβανομένης της γέμισης κλίσης και της πλήρωσης προτύπων

Υποστήριξη ανάμειξης άλφα, συμπεριλαμβανομένων των παγκόσμιων άλφα, ανά pixel alpha και κλίση

Υποστηρίξτε οποιαδήποτε αναλογία κλιμάκωσης μη ακέραιου ακέραιας από 1/16 έως 16

Υποστήριξη 0, 90, 180, 270

Εισαγωγή βίντεο

16M Pixel ISP με HDR (έως 120dB)

Υποστηρίζει 3 διεπαφές MIPI CSI-2

1 MIPI CSI-2 με D-PHY (4x1, 2x2)

1 MIPI CS1-2 με C/D-PHY (4x1)

Δύο διεπαφές 4 λωρίδων D-PHY V1.2

Κάθε διεπαφή μπορεί να ρυθμιστεί ως θύρα καναλιού δεδομένων 2x2

Ένα τετράκλινο (ή 3-data triplet) c/d-phy

Το D-PHY είναι v2.0, με ρυθμό καναλιού 4.5GBPS

Το C-PHY είναι v1.1, με ρυθμό τριπλής 2,5gsps

Κάθε θύρα υποστηρίζει 4 εικονικά κανάλια

Διασύνδεση DVP

Ένα DVP 8/10/12

16-bit

8/10/12/16 bits, μέχρι 150MHz I/O ΣΥΣΤΗΜΑ ΣΥΣΤΗΜΑΤΟΣ BT.601/BT.656 και BT.1120 VI Διασύνδεση Υποστήριξης Pixel, οριζόντιος συγχρονισμός και κάθετη στήριξη πολυπλείας BT.656/BT.1120. Bt.656/bt.1120

Αποθήκευση

UFS 2.1 με HS-G3 (12GBPS)

FSPI (οκτώ κανάλια)

EMMC 5.1

SDMMC 3.0

Κάμερα εάν

2 MIPI CSI-2 με D-PHY (μπορεί να αποτελείται από 4x1 ή 2x2)

1 MIPI CSI-2 με C/D-PHY (4x1)

1x 8110112116-bit DVP

Ποιότητα εικόνας-Deinterlacing, Denoising, Scaling, Management Engine, Aclendy, Edge Smoothing, DCI-Hist, 3D-Lut, ACM, HDR

Ήχος

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8CH PDM, 2x S/PDIFASRC (2x 2ch + 2x 4ch)

Δίκτυο

2x διεπαφές RGMI, δηλαδή Dual Gigabit Ethernet

. USB

1x USB 3.2 Gen 1, υποστηρίζει τη λειτουργία Type-C Alt με DisplayPort

. Πυκνότητα

1 PCLE 2.1/SATA 3.1/USB 3.2 GEN1 Πολυπλενείς θύρες

1 PCLE 2.1/SATA 3.1 πολυπλεζόμενη θύρα

Άλλα 1/0

Μπορεί FD, I2C, SPI, UART, GPIO

Ασφάλεια (επέκταση ασφαλείας ARM TrustZone)

Arm Trustzone Security Extension

Ασφαλίστε τη σκάλα εκκίνησης/κλειδιού/OTP

Crypto Engine (RSA, ECC, Hash, DES, AES, SHA, SM)

Πακέτο:16x17mm, 0.65 pitch, πακέτο FCCSP
